ASP.NET Core整合Zipkin链路跟踪的实现方法

前言

    在日常使用ASP.NET Core的开发或学习中，如果有需要使用链路跟踪系统，大多数情况下会优先选择SkyAPM。我们之前也说过SkyAPM设计确实比较优秀，巧妙的利用DiagnosticSource诊断跟踪日志，可以做到对项目无入侵方式的集成。其实还有一款比较优秀的链路跟踪系统，也可以支持ASP.NET Core，叫Zipkin。它相对于SkyWalking来说相对轻量级，使用相对来说比较偏原生的方式，而且支持Http的形式查询和提交链路数据。因为我们总是希望能拥有多一种的解决方案方便对比和参考，所以接下来我们就来学习一下关于Zipkin的使用方式。

Zipkin简介

    Zipkin是由Twitter开源的一款基于Java语言开发的分布式实时数据追踪系统(Distributed Tracking System),其主要功能是采集来自各个系统的实时监控数据。该系统让开发者可通过一个 Web 前端轻松的收集和分析数据，例如用户每次请求服务的处理时间等，可方便的监测系统中存在的瓶颈。它大致可以分为三个核心概念

• 首先是上报端，它主要通过代码的形式集成到程序中，用于上报Trace数据到Collector端。
• Collector负责接收客户端发送过来的数据，保存到内存或外部存储系统中，供UI展示。
• 存储端可以是基于zipkin内存完全不依赖外部存储的In-Memory形式或依赖外部存储系统的形式，一般采用外部存储系统存储链路数据，毕竟内存有限。它可支持的存储数据库有MySQL、Cassandra、Elasticsearch。
• UI负责展示采集的链路数据，及系统之间的依赖关系。

相对来说还是比较清晰的，如果用一张图表示整体架构的话，大致如下图所示(图片来源于网络)

在学习链路跟踪的过程中会设计到相关概念，我们接下来介绍链路跟踪几个相关的概念

• TranceId,一般一次全局的请求会有一个唯一的TraceId，用于代表一次唯一的请求。比如我请求了订单管理系统，而订单管理系统内部还调用了商品管理系统，而商品管理系统还调用了缓存系统或数据库系统。但是对全局或外部来说这是一次请求，所以会有唯一的一个TraceId。
• SpanId,虽然全局的来说是一次大的请求，但是在这个链路中内部间还会发起别的请求，这种内部间的每次请求会生成一个SpanId。
• 如果将整条链路串联起来的话，我们需要记录全局的TraceId，代表当前节点的SpanId和发起对当前节点调用的的父级ParentId。
• 然后基于链路跟踪的核心概念，然后介绍一下Zipkin衍生出来了几个相关概念
• cs:Clent Sent 客户端发起请求的时间，比如 dubbo 调用端开始执行远程调用之前。
• cr:Client Receive 客户端收到处理完请求的时间。
• ss:Server Receive 服务端处理完逻辑的时间。

sr - cs = 请求在网络上的耗时
ss - sr = 服务端处理请求的耗时
cr - ss = 回应在网络上的耗时
cr - cs = 一次调用的整体耗时

关于zipkin概念相关的就介绍这么多，接下来我们介绍如何部署Zipkin。

部署ZipKin

    关于Zipkin常用的部署方式大概有两种，一种是通过下载安装JDK，然后运行zipkin.jar的方式，另一种是基于Docker的方式。为了方便我采用的是基于Docker的方式部署，因为采用原生的方式去部署还需要安装JDK，而且操作相对比较麻烦。咱们上面说过，虽然Zipkin可以将链路数据存放到内存中，但是这种操作方式并不实用，实际使用过程中多采用ElasticSearch存储链路数据。所以部署的时候需要依赖Zipkin和ElasticSearch，对于这种部署形式采用docker-compose的方式就再合适不过了，大家可以在Zipkin官方Github中找到docker的部署方式，地址是https://github.com/openzipkin/zipkin/tree/master/docker,官方使用的方式相对比较复杂，下载下来docker-compose相关文件之后我简化了它的使用方式，最终修改如下

version: "3.6"
services:
 elasticsearch:
 # 我使用的是7.5.0版本
 image: elasticsearch:7.5.0
 container_name: elasticsearch
 restart: always
 #暴露es端口
 ports:
 - 9200:9200
 environment:
 - discovery.type=single-node
 - bootstrap.memory_lock=true
 #es有内存要求
 - "ES_JAVA_OPTS=-Xms512m -Xmx512m"
 ulimits:
 memlock:
 soft: -1
 hard: -1
 networks:
 default:
 aliases:
 - elasticsearch

 zipkin:
 image: openzipkin/zipkin
 container_name: zipkin
 restart: always
 networks:
 default:
 aliases:
 - zipkin
 environment:
 #存储类型为es
 - STORAGE_TYPE=elasticsearch
 #es地址
 - ES_HOSTS=elasticsearch:9200
 ports:
 - 9411:9411
 #依赖es所以在es启动完成后在启动zipkin
 depends_on:
 - elasticsearch

通过docker-compose运行编辑后的yaml文件,一条指令就可以运行起来

<PackageReference Include="zipkin4net" Version="1.5.0" />
<PackageReference Include="zipkin4net.middleware.aspnetcore" Version="1.5.0" />

其中-f是指定文件名称，如果是docker-compose.yml则可以直接忽略文件名称，当shell中出现如下界面

并且在浏览器中输入http://localhost:9411/zipkin/出现如图所示，则说明Zikpin启动成功

整合ASP.NET Core

ZipKin启动成功之后，我们就可以将程序中的数据采集到Zipkin中去了，我新建了两个ASP.NET Core的程序，一个是OrderApi,另一个是ProductApi方便能体现出调用链路，其中OrderApi调用ProductApi接口，在两个项目中分别引入Zipkin依赖包

<PackageReference Include="zipkin4net" Version="1.5.0" />
<PackageReference Include="zipkin4net.middleware.aspnetcore" Version="1.5.0" />

其中zipkin4net为核心包，zipkin4net.middleware.aspnetcore是集成ASP.NET Core的程序包。然后我们在Startup文件中添加如下方法

public void RegisterZipkinTrace(IApplicationBuilder app, ILoggerFactory loggerFactory, IHostApplicationLifetime lifetime)
{
 lifetime.ApplicationStarted.Register(() =>
 {
 //记录数据密度，1.0代表全部记录
 TraceManager.SamplingRate = 1.0f;
 //链路日志
 var logger = new TracingLogger(loggerFactory, "zipkin4net");
 //zipkin服务地址和内容类型
 var httpSender = new HttpZipkinSender("http://localhost:9411/", "application/json");
 var tracer = new ZipkinTracer(httpSender, new JSONSpanSerializer(), new Statistics());
 var consoleTracer = new zipkin4net.Tracers.ConsoleTracer();

 TraceManager.RegisterTracer(tracer);
 TraceManager.RegisterTracer(consoleTracer);
 TraceManager.Start(logger);

 });
 //程序停止时停止链路跟踪
 lifetime.ApplicationStopped.Register(() => TraceManager.Stop());
 //引入zipkin中间件，用于跟踪服务请求,这边的名字可自定义代表当前服务名称
 app.UseTracing(Configuration["nacos:ServiceName"]);
}

然后我们在Configure方法中调用RegisterZipkinTrace方法即可。由于我们要在OrderApi项目中采用HttpClient的方式调用ProductAPI,默认zipkin4net是支持采集HttpClient发出请求的链路数据(由于在ProductApi中我们并不发送Http请求，所以可以不用集成一下操作)，具体集成形式如下，如果使用的是HttpClientFactory的方式，在ConfigureServices中配置如下

public void ConfigureServices(IServiceCollection services)
{
 //由于我使用了Nacos作为服务注册中心
 services.AddNacosAspNetCore(Configuration);
 services.AddScoped<NacosDiscoveryDelegatingHandler>();
 services.AddHttpClient(ServiceName.ProductService,client=> {
 client.BaseAddress = new Uri($"http://{ServiceName.ProductService}");
 })
 .AddHttpMessageHandler<NacosDiscoveryDelegatingHandler>()
 //引入zipkin trace跟踪httpclient请求，名称配置当前服务名称即可
 .AddHttpMessageHandler(provider =>TracingHandler.WithoutInnerHandler(Configuration["nacos:ServiceName"]));
 services.AddControllers();
}

如果是直接是使用HttpClient的形式调用则可以采用以下方式

using (HttpClient client = new HttpClient(new TracingHandler("OrderApi")))
{
}

然后我们在OrderApi中写一段调用ProductApi的代码

[Route("orderapi/[controller]")]
public class OrderController : ControllerBase
{
 private List<OrderDto> orderDtos = new List<OrderDto>();
 private readonly IHttpClientFactory _clientFactory;

 public OrderController(IHttpClientFactory clientFactory)
 {
 orderDtos.Add(new OrderDto { Id = 1, TotalMoney=222,Address="北京市",Addressee="me",From="淘宝",SendAddress="武汉" });
 _clientFactory = clientFactory;
 }

 /// <summary>
 /// 获取订单详情接口
 /// </summary>
 /// <param name="id">订单id</param>
 /// <returns></returns>
 [HttpGet("getdetails/{id}")]
 public async Task<OrderDto> GetOrderDetailsAsync(long id)
 {
 OrderDto orderDto = orderDtos.FirstOrDefault(i => i.Id == id);
 if (orderDto != null)
 {
 OrderDetailDto orderDetailDto = new OrderDetailDto
 {
 Id = orderDto.Id,
 TotalMoney = orderDto.TotalMoney,
 Address = orderDto.Address,
 Addressee = orderDto.Addressee,
 From = orderDto.From,
 SendAddress = orderDto.SendAddress
 };
 //调用ProductApi服务接口
 var client = _clientFactory.CreateClient(ServiceName.ProductService);
 var response = await client.GetAsync($"/productapi/product/getall");
 var result = await response.Content.ReadAsStringAsync();

 orderDetailDto.Products = JsonConvert.DeserializeObject<List<OrderProductDto>>(result);
 return orderDetailDto;
 }
 return orderDto;
 }
}

在ProductApi中我们只需要编写调用RegisterZipkinTrace方法即可，和OrderApi一样，我们就不重复粘贴了。因为ProductApi不需要调用别的服务，所以可以不必使用集成HttpClient,只需要提供简单的接口即可

[Route("productapi/[controller]")]
public class ProductController : ControllerBase
{
 private List<ProductDto> productDtos = new List<ProductDto>();
 public ProductController()
 {
 productDtos.Add(new ProductDto { Id = 1,Name="酒精",Price=22.5m });
 productDtos.Add(new ProductDto { Id = 2, Name = "84消毒液", Price = 19.9m });
 }

 /// <summary>
 /// 获取所有商品信息
 /// </summary>
 /// <returns></returns>
 [HttpGet("getall")]
 public IEnumerable<ProductDto> GetAll()
 {
 return productDtos;
 }
}

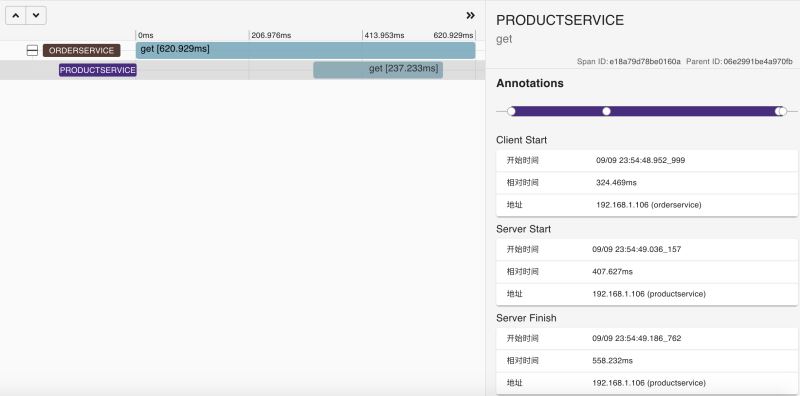

启动这两个项目，调用OrderApi的getdetails接口，完成后打开zipkin界面点击进去可查看链路详情
总结起来核心操作其实就两个，一个是在发送请求的地方，使用TracingHandler记录发起端的链路情况，然后在接收请求的服务端使用UseTracing记录来自于客户端请求的链路情况。

改进集成方式

    其实在上面的演示中，我们可以明显的看到明显的不足，就是很多时候其实我们没办法去设置HttpClient相关的参数的，很多框架虽然也是使用的HttpClient或HttpClientFactory相关，但是在外部我们没办法通过自定义的方式去设置他们的相关操作，比如Ocelot其实也是使用HttpClient相关发起的转发请求，但是对外我们没办法通过我们的程序去设置HttpClient的参数。还有就是在.Net Core中WebRequest其实也是对HttpClient的封装，但是我们同样没办法在我们的程序中给他们传递类似TracingHandler的操作。现在我们从TracingHandler源码开始解读看看它的内部到底是如何工作的，zipkin官方提供的.net core插件zipkin4net的源码位于
https://github.com/openzipkin/zipkin4net,我们找到TracingHandler类所在的位置[点击查看源码👈]，由于TracingHandler本身就是DelegatingHandler的子类，所以我们主要看SendAsync方法，大致抽离出来如下

protected override async Task<HttpResponseMessage> SendAsync(HttpRequestMessage request, System.Threading.CancellationToken cancellationToken)
{
 Func<HttpRequestMessage, string> _getClientTraceRpc = _getClientTraceRpc = getClientTraceRpc ?? (request => request.Method.ToString());
 IInjector<HttpHeaders> _injector = Propagations.B3String.Injector<HttpHeaders>((carrier, key, value) => carrier.Add(key, value));
 //记录发起请求客户端链路信息的类是ClientTrace
 using (var clientTrace = new ClientTrace(_serviceName, _getClientTraceRpc(request)))
 {
 if (clientTrace.Trace != null)
 {
 _injector.Inject(clientTrace.Trace.CurrentSpan, request.Headers);
 }

 var result = await clientTrace.TracedActionAsync(base.SendAsync(request, cancellationToken));
 //AddAnnotation是记录标签信息，我们可以在zipkin链路详情中看到这些标签
 if (clientTrace.Trace != null)
 {
 //记录请求路径
 clientTrace.AddAnnotation(Annotations.Tag(zipkinCoreConstants.HTTP_PATH, result.RequestMessage.RequestUri.LocalPath));
 //记录请求的http方法
 clientTrace.AddAnnotation(Annotations.Tag(zipkinCoreConstants.HTTP_METHOD, result.RequestMessage.Method.Method));
 if (_logHttpHost)
 {
 //记录主机
 clientTrace.AddAnnotation(Annotations.Tag(zipkinCoreConstants.HTTP_HOST, result.RequestMessage.RequestUri.Host));
 }
 if (!result.IsSuccessStatusCode)
 {
 clientTrace.AddAnnotation(Annotations.Tag(zipkinCoreConstants.HTTP_STATUS_CODE, ((int)result.StatusCode).ToString()));
 }
 }
 return result;
 }
}

实现方式比较简单，就是借助ClientTrace记录一些标签，其他的相关操作都是由zipkin4net提供的。我们在之前的文章.Net Core中的诊断日志DiagnosticSource讲解中层说道HttpClient底层会有发出诊断日志，我们可以借助这个思路，来对HttpClient进行链路跟踪埋点。
我们结合Microsoft.Extensions.DiagnosticAdapter扩展包定义如下类

public class HttpDiagnosticListener: ITraceDiagnosticListener
{
 public string DiagnosticName => "HttpHandlerDiagnosticListener";

 private ClientTrace clientTrace;
 private readonly IInjector<HttpHeaders> _injector = Propagations.B3String.Injector<HttpHeaders>((carrier, key, value) => carrier.Add(key, value));

 [DiagnosticName("System.Net.Http.Request")]
 public void HttpRequest(HttpRequestMessage request)
 {
 clientTrace = new ClientTrace("apigateway", request.Method.Method);
 if (clientTrace.Trace != null)
 {
 _injector.Inject(clientTrace.Trace.CurrentSpan, request.Headers);
 }
 }

 [DiagnosticName("System.Net.Http.Response")]
 public void HttpResponse(HttpResponseMessage response)
 {
 if (clientTrace.Trace != null)
 {
 clientTrace.AddAnnotation(Annotations.Tag(zipkinCoreConstants.HTTP_PATH, response.RequestMessage.RequestUri.LocalPath));
 clientTrace.AddAnnotation(Annotations.Tag(zipkinCoreConstants.HTTP_METHOD, response.RequestMessage.Method.Method));
 clientTrace.AddAnnotation(Annotations.Tag(zipkinCoreConstants.HTTP_HOST, response.RequestMessage.RequestUri.Host));
 if (!response.IsSuccessStatusCode)
 {
 clientTrace.AddAnnotation(Annotations.Tag(zipkinCoreConstants.HTTP_STATUS_CODE, ((int)response.StatusCode).ToString()));
 }
 }
 }

 [DiagnosticName("System.Net.Http.Exception")]
 public void HttpException(HttpRequestMessage request,Exception exception)
 {
 }
}

ITraceDiagnosticListener是我们方便操作DiagnosticListener定义的接口，接口仅包含DiagnosticName用来表示DiagnosticListener监听的名称，有了这个接口接下来的操作我们会方便许多，接下来我们来看订阅操作的实现。

public class TraceObserver :IObserver<DiagnosticListener>
{
 private IEnumerable<ITraceDiagnosticListener> _traceDiagnostics;
 public TraceObserver(IEnumerable<ITraceDiagnosticListener> traceDiagnostics)
 {
 _traceDiagnostics = traceDiagnostics;
 }

 public void OnCompleted()
 {
 }

 public void OnError(Exception error)
 {
 }

 public void OnNext(DiagnosticListener listener)
 {
 //这样的话我们可以更轻松的扩展其他DiagnosticListener的操作
 var traceDiagnostic = _traceDiagnostics.FirstOrDefault(i=>i.DiagnosticName==listener.Name);
 if (traceDiagnostic!=null)
 {
 //适配订阅
 listener.SubscribeWithAdapter(traceDiagnostic);
 }
 }
}

通过这种操作我们就无需关心如何将自定义的DiagnosticListener订阅类适配到DiagnosticAdapter中去，方便我们自定义其他DiagnosticListener的订阅类，这样的话我们只需注册自定义的订阅类即可。

services.AddSingleton<TraceObserver>();
services.AddSingleton<ITraceDiagnosticListener, HttpDiagnosticListener>();

通过这种改进方式，我们可以解决类似HttpClient封装到框架中，并且我们我们无法通过外部程序去修改设置的时候。比如我们在架构中引入了Ocelot网关，我们就可以采用类似这种方式，在网关层集成zipkin4net。

自定义埋点

    通过上面我们查看TracingHandler的源码我们得知埋点主要是通过ClientTrace进行的，它是在发起请求的客户端进行埋点。在服务端埋点的方式我们可以通过TracingMiddleware中间件中的源码查看到[点击查看源码👈]叫ServerTrace。有了ClientTrace和ServerTrace我们可以非常轻松的实现一次完整的客户端和服务端埋点，只需要通过它们打上一些标签即可。其实它们都是对Trace类的封装，我们找到它们的源码进行查看

public class ClientTrace : BaseStandardTrace, IDisposable
{
 public ClientTrace(string serviceName, string rpc)
 {
 if (Trace.Current != null)
 {
 Trace = Trace.Current.Child();
 }

 Trace.Record(Annotations.ClientSend());
 Trace.Record(Annotations.ServiceName(serviceName));
 Trace.Record(Annotations.Rpc(rpc));
 }

 public void Dispose()
 {
 Trace.Record(Annotations.ClientRecv());
 }
}

public class ServerTrace : BaseStandardTrace, IDisposable
{
 public override Trace Trace
 {
 get
 {
 return Trace.Current;
 }
 }

 public ServerTrace(string serviceName, string rpc)
 {
 Trace.Record(Annotations.ServerRecv());
 Trace.Record(Annotations.ServiceName(serviceName));
 Trace.Record(Annotations.Rpc(rpc));
 }

 public void Dispose()
 {
 Trace.Record(Annotations.ServerSend());
 }
}

因此，如果你想通过更原始的方式去记录跟踪日志可以采用如下方式

var trace = Trace.Create();
trace.Record(Annotations.ServerRecv());
trace.Record(Annotations.ServiceName(serviceName));
trace.Record(Annotations.Rpc("GET"));
trace.Record(Annotations.ServerSend());
trace.Record(Annotations.Tag("http.url", "<url>"));

示例Demo

由于上面说的比较多，而且有一部分关于源码的解读，为了防止由本人文笔有限，给大家带来理解误区，另一方面也为了更清晰的展示Zipkin的集成方式，我自己做了一套Demo，目录结构如下
ApiGateway为网关项目可以转发针对OrderApi的请求，OrderApi和ProductApi用于模拟业务系统，这三个项目都集成了zipkin4net链路跟踪，他们之间是通过Nacos实现服务的注册和发现。这个演示Demo我本地是可以直接运行成功的，如果有下载下来运行不成功的，可以评论区给我留言。由于博客园有文件上传大小的限制，所以我将Demo上传到了百度网盘中
下载链接:链接: https://pan.baidu.com/s/1LDyoRQehaE0FzedFTC4_Og 提取码: i45x

总结

    以上就是关于Zipkin以及ASP.NET Core整合Zipkin的全部内容，希望能给大家带来一定的帮助。如果你有实际需要也可以继续自行研究。Zipkin相对于我们常用的Skywalking而且，它的使用方式比较原生，许多操作都需要自行通过代码操作，而SkyAPM可以做到对代码无入侵的方式集成。Skywalking是一款APM(应用性能管理)，链路跟踪只是它功能的一部分。而Zipkin是一款专注于链路跟踪的系统，个人感觉就链路跟踪这一块而言，Zipkin更轻量级(如果使用ES作为存储数据库的话，Skywalking默认会生成一堆索引，而Zipkin默认是每天创建一个索引)，而且链路信息检索、详情展示、链路数据上报形式等相对于Skywalking形式也更丰富一些。但是整体而言Skywalking更强大，比如应用监控、调用分析、集成方式等。技术并无好坏之分，适合自己的才是更好的，多一个解决方案，就多一个解决问题的思路，我觉得这是对于我们程序开发人员来说都应该具备的认知。
