前言

在一个前端大屏项目中，有一个模块使用到了自定义的，由三个面组成的伪3D柱形图。在此处记录一下，方便后续自定义的时候参考一下。涉及到了zrender里面的一些方法，还特意去zrender看了些示例和文档。

1.自定义图形最后的效果是这样的：

图形由三个面组成，需要定义三个形状。用cubeleft,cubetop,cuberight来分别定义左侧面，顶部面以及右侧面。

2.注册自定义的图形

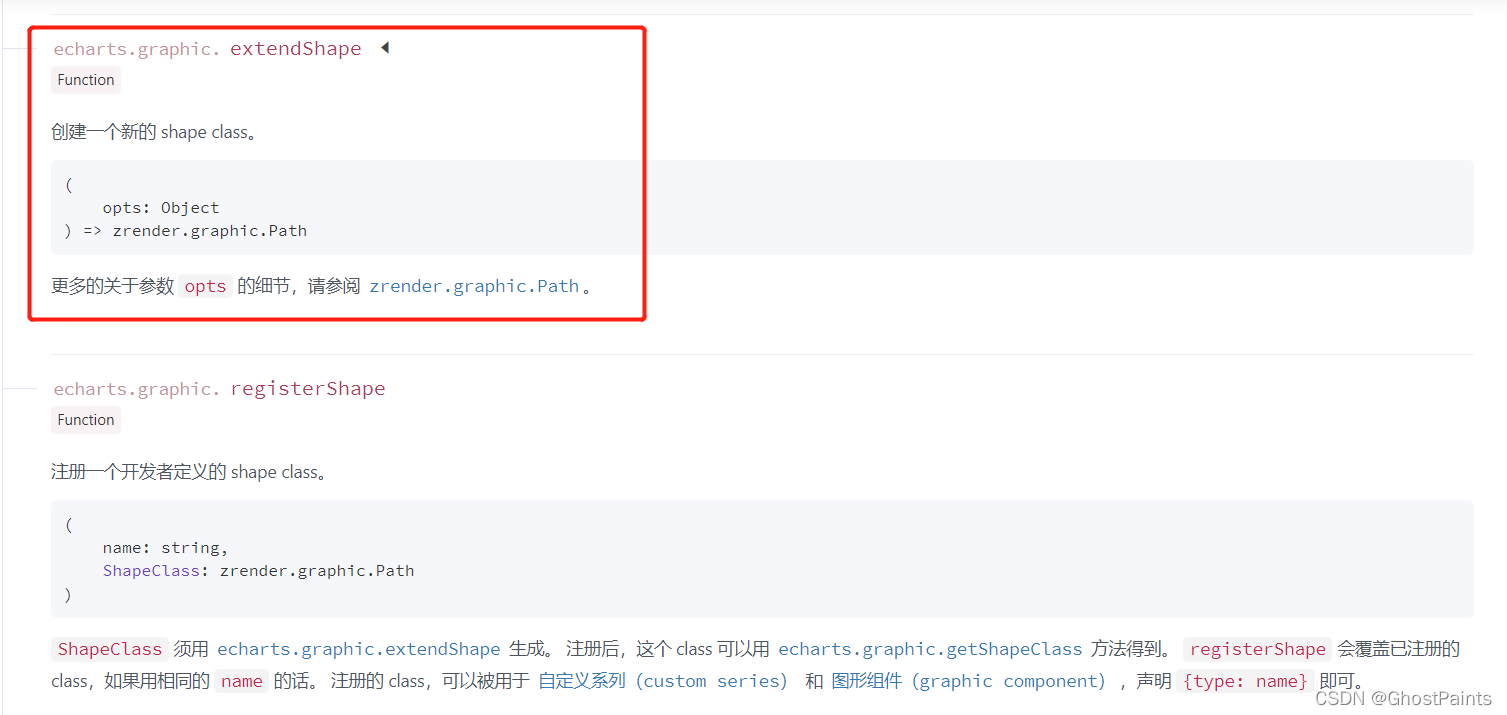

echarts官方文档处：Documentation - Apache ECharts

我们需要定义一个这样的类，然后再通过echarts来注册这个类，后续就可以通过类名来使用了。

3.extendShape

            // 绘制左侧面
            const CubeLeft = echarts.graphic.extendShape({
                    shape: {
                        x: 0,
                        y: 0
                    },
                    buildPath: function(ctx, shape) {
                        const xAxisPoint = shape.xAxisPoint
                        const c0 = [shape.x, shape.y]
                        const c1 = [shape.x - 13, shape.y - 13]
                        const c2 = [xAxisPoint[0] - 13, xAxisPoint[1] - 13]
                        const c3 = [xAxisPoint[0], xAxisPoint[1]]
                        ctx.moveTo(c0[0], c0[1]).lineTo(c1[0], c1[1]).lineTo(c2[0], c2[1]).lineTo(c3[0], c3[1]).closePath()
                    }
             })
            // 绘制右侧面
            const CubeRight = echarts.graphic.extendShape({
                    shape: {
                        x: 0,
                        y: 0
                    },
                    buildPath: function(ctx, shape) {
                        const xAxisPoint = shape.xAxisPoint
                        const c1 = [shape.x, shape.y]
                        const c2 = [xAxisPoint[0], xAxisPoint[1]]
                        const c3 = [xAxisPoint[0] + 18, xAxisPoint[1] - 9]
                        const c4 = [shape.x + 18, shape.y - 9]
                        ctx.moveTo(c1[0], c1[1]).lineTo(c2[0], c2[1]).lineTo(c3[0], c3[1]).lineTo(c4[0], c4[1]).closePath()
                    }
                })
            // 绘制顶面
            const CubeTop = echarts.graphic.extendShape({
                    shape: {
                        x: 0,
                        y: 0
                    },
                    buildPath: function(ctx, shape) {
                        const c1 = [shape.x, shape.y]
                        const c2 = [shape.x + 18, shape.y - 9]
                        const c3 = [shape.x + 5, shape.y - 22]
                        const c4 = [shape.x - 13, shape.y - 13]
                        ctx.moveTo(c1[0], c1[1]).lineTo(c2[0], c2[1]).lineTo(c3[0], c3[1]).lineTo(c4[0], c4[1]).closePath()
                    }
             })

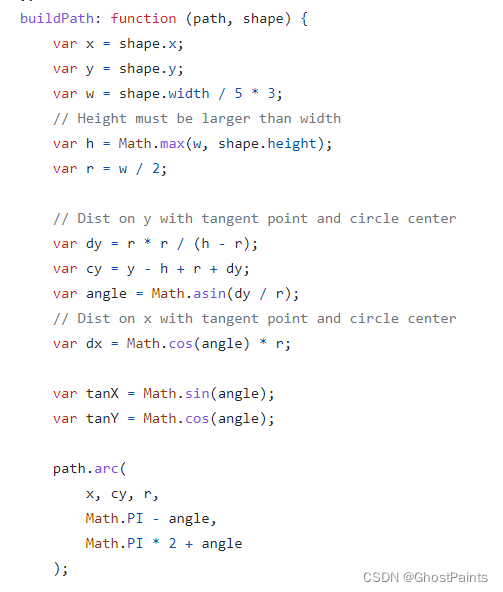

这段代码主要是看buildpath如何使用，zrender的官方文档中，并没有直接告诉这个方法的两个参数是干什么用的，只给了一个示例，从这个示例中，可以知道这两个参数具体怎么用。

示例网址：https://github.com/ecomfe/zrender/blob/master/test/pin.html

第一个参数是path，第二参数是shape。path可以理解为一个canvas中的绘制画笔，可以设置路径并且闭合路径。

第二个参数在echarts中，是自定义的custom传递过来的，因此可以通过这个对象获取到我们一个很熟悉的属性 xAxisPoint。

绘制的两个面中，只有左侧和右侧面需要有填充高度，顶部不需要，所以顶部的形状就没有使用xAxisPoint这个属性。

这也是很好理解的，因为我们自定义的伪圆柱体里面的填充物肯定是有一个高度的。填充多少根据我们的数据来知道，让它看起来确实是被某种东西从底部开始增多填充了。

拿比较简单的顶部来举例：

buildPath: function(ctx, shape) {
    const c1 = [shape.x, shape.y]
    const c2 = [shape.x + 18, shape.y - 9]
    const c3 = [shape.x + 5, shape.y - 22]
    const c4 = [shape.x - 13, shape.y - 13]
    ctx.moveTo(c1[0], c1[1]).lineTo(c2[0], c2[1]).lineTo(c3[0], c3[1]).lineTo(c4[0],c4[1]).closePath()
}

绘制的四边形，其实就是四个顶点，我们只需要用moveTo来控制路径就行，在最后那个点进行闭合就行。偏移量是固定的值，可以根据情况自己去设置不同的值来扭曲这个四边形。

其中c1是底部的顶点，c2是右侧的顶点，c3是顶部的顶点，c4是右侧的顶点。其他两个面也是类似的。

4.使用echarts注册这三个图形

                // 注册三个面图形
            echarts.graphic.registerShape("CubeLeft", CubeLeft)
            echarts.graphic.registerShape("CubeRight", CubeRight)
            echarts.graphic.registerShape("CubeTop", CubeTop)

5.使用自定义的形状

其他的数据都和正常使用echarts一样，不同的地方在于series的配置。

series数组中，总共放置二个对象。第一个对象如下：

{
                type: "custom",
                renderItem: function(params, api) {
                    const location = api.coord([api.value(0), api.value(1)])
                    return {
                        type: "group",
                        children: [{
                            type: "CubeLeft",
                            shape: {
                                api,
                                x: location[0],
                                y: location[1],
                                xAxisPoint: api.coord([api.value(0), 0])
                            },
                            style: {
                                fill: "rgba(47,102,192,.27)",
                                stroke: "black"
                            },
                            z2: 999
                        }, {
                            type: "CubeRight",
                            shape: {
                                api,
                                x: location[0],
                                y: location[1],
                                xAxisPoint: api.coord([api.value(0), 0])
                            },
                            style: {
                                fill: "rgba(59,128,226,.27)",
                                stroke: "black"
                            },
                            z2: 999
                        }, {
                            type: "CubeTop",
                            shape: {
                                api,
                                x: location[0],
                                y: location[1],
                                xAxisPoint: api.coord([api.value(0), 0])
                            },
                            style: {
                                fill: "rgba(72,156,221,.27)",
                                stroke: "black"
                            },
                            z2: 999
                        }]
                    }
                },
                data: MAX
}

最主要的还是renderItem里面的逻辑，这个方法返回一个对象，对象就是我们自定义的一个group组。renderItem可以返回的对象在文档中都有说明：Documentation - Apache ECharts

我们定义的那三个面，需要把它看成一个整体，所以renderItem返回的是一个类型为group的对象，另外三个形状作为children保存在数组中。

其中的shape参数，会在buildpath中使用到。

style中设置了它的填充颜色和边框线颜色。然后使用z2定义这个echarts的显示层级为最上级。如果不使用它，下面用于填充的会将其遮挡住。

这里也只是定义了第一个自定义的形状，也就是最外层的那个伪3d柱体。第二个自定义形状是要填充的形状。

{
                type: "custom",
                renderItem: (params, api) => {
                    const location = api.coord([api.value(0), api.value(1)])
                    var color = new echarts.graphic.LinearGradient(
                        0, 0, 0, 1, [{
                                offset: 1,
                                color: "#FEFD53"
                            },
                            {
                                offset: 0,
                                color: "#f7c824"
                            }
                        ]
                    );
                    return {
                        type: "group",
                        children: [{
                            type: "CubeLeft",
                            shape: {
                                api,
                                xValue: api.value(0),
                                yValue: api.value(1),
                                x: location[0],
                                y: location[1],
                                xAxisPoint: api.coord([api.value(0), 0])
                            },
                            style: {
                                fill: color,
                                stroke: "red"
                            }
                        }, {
                            type: "CubeRight",
                            shape: {
                                api,
                                xValue: api.value(0),
                                yValue: api.value(1),
                                x: location[0],
                                y: location[1],
                                xAxisPoint: api.coord([api.value(0), 0])
                            },
                            style: {
                                fill: color,
                                stroke: "red"
                            }
                        }, {
                            type: "CubeTop",
                            shape: {
                                api,
                                xValue: api.value(0),
                                yValue: api.value(1),
                                x: location[0],
                                y: location[1],
                                xAxisPoint: api.coord([api.value(0), 0])
                            },
                            style: {
                                fill: color,
                                stroke: "red"
                            }
                        }]
                    }
                },
                data: VALUE
}

内部填充的图形，使用了一个线性渐变的颜色用来填充。边框线使用红色。与第一个不同的是，style里面的风格，以及data使用的数据。这里的data使用value具体的数值。而外壳的图形使用的数据是max最大值。这样就会有一个渐变颜色填充的红色边框图形，填充到了一个黑色边框的柱体中。

这样就自定义好了一个视觉上的3d柱体形状的图表了。
