Electron调用外接摄像头并拍照上传实现详解

【字号: 日期:2023-02-12 11:11:16浏览:6作者:猪猪
目录
  • 背景
  • 需求分析
  • 实现
    • 视频采集
    • MediaDevices.getUserMedia()
    • 拍照生成图片
  • 上传图片至CDN
    • 1. 使用HTMLCanvasElement.toBlob()
    • 语法
    • 参数
    • 2. 使用HTMLCanvasElement.toDataURL()
      • 语法
      • 参数
      • 返回值
  • 总结

    背景

    基于Electron实现的pc端智能验机应用,近期迭代了一个新的功能,需求是通过电脑外接摄像头对手机屏幕进行拍照,拍照后需将照片上传至服务端进行屏幕信息比对,确定被检测屏幕是否为原厂屏。

    需求分析

    根据上面的需求,分析大概要以下几个步骤。

    • 先实现将摄像头的画面实时展示在页面视频采集区域中;
    • 将摄像头中的视频画面采集一帧成图片并回显;
    • 将生成的图片上传至CDN拿到图片链接;
    • 将图片链接上传到后端接口 做处理;

    确定了需要以上四个步骤后,接下来一步一步实现。

    实现

    视频采集

    由于 Electron 内置了 Chromium 浏览器,该浏览器对各项前端标准都支持得非常好,所以基于 Electron 开发应用不会遇到浏览器兼容性问题。几乎可以在 Electron 中使用所有 HTML5CSS3ES6 标准中定义的 API

    所以基于WebRTC提供的API即可获取到摄像头的视频流。

    MediaDevices.getUserMedia()

    代码如下:

    methods: {
        getUserMedia() {
            /* 可同时开启video(摄像头)和audio(麦克风) 这里只请求摄像头,所以只设置video为true */
            navigator.mediaDevices.getUserMedia({ video: true })
                .then(function(stream) {
                  /* 使用这个 stream 传递到成功回调中 */
                  this.success(stream)
                })
                .catch(function(err) {
                  /* 处理 error 信息 */
                  this.error(error)
                });
        }
    }


    MediaDevices.getUserMedia() 会提示用户给予使用媒体输入的许可,媒体输入会产生一个MediaStream,里面包含了请求的媒体类型的轨道。此流可以包含一个视频轨道(来自硬件或者虚拟视频源,比如相机、视频采集设备和屏幕共享服务等等)、一个音频轨道(同样来自硬件或虚拟音频源,比如麦克风、A/D 转换器等等),也可能是其它轨道类型。

    它返回一个 Promise 对象,成功后会resolve回调一个 MediaStream 对象。若找不到满足请求参数的媒体类型,promisereject回调一个NotFoundError

    现在已经成功获取到视频流,接下来就是将视频流回显到页面。 这里使用video标签完成,代码如下:

    <template>
        <div>
            <div>
                <video ref="video"></video>
            </div>
        </div>
    </template>
    export default {
       methods: {
           getUserMedia() {
                /* 可同时开启video(摄像头)和audio(麦克风) 这里只请求摄像头,所以只设置video为true */
                navigator.mediaDevices.getUserMedia({ video: true })
                    .then(function(stream) {
                      /* 使用这个 stream 传递到成功回调中 */
                      this.success(stream)
                    })
                    .catch(function(err) {
                      /* 处理 error 信息 */
                      this.error(error)
                    });
            },
           success(stream) {
               console.log("成功", stream);
               /* 将stream 分配给video标签 */
               this.$refs.video.srcObject = stream;
               this.$refs.video.play();
            }
        }
    }

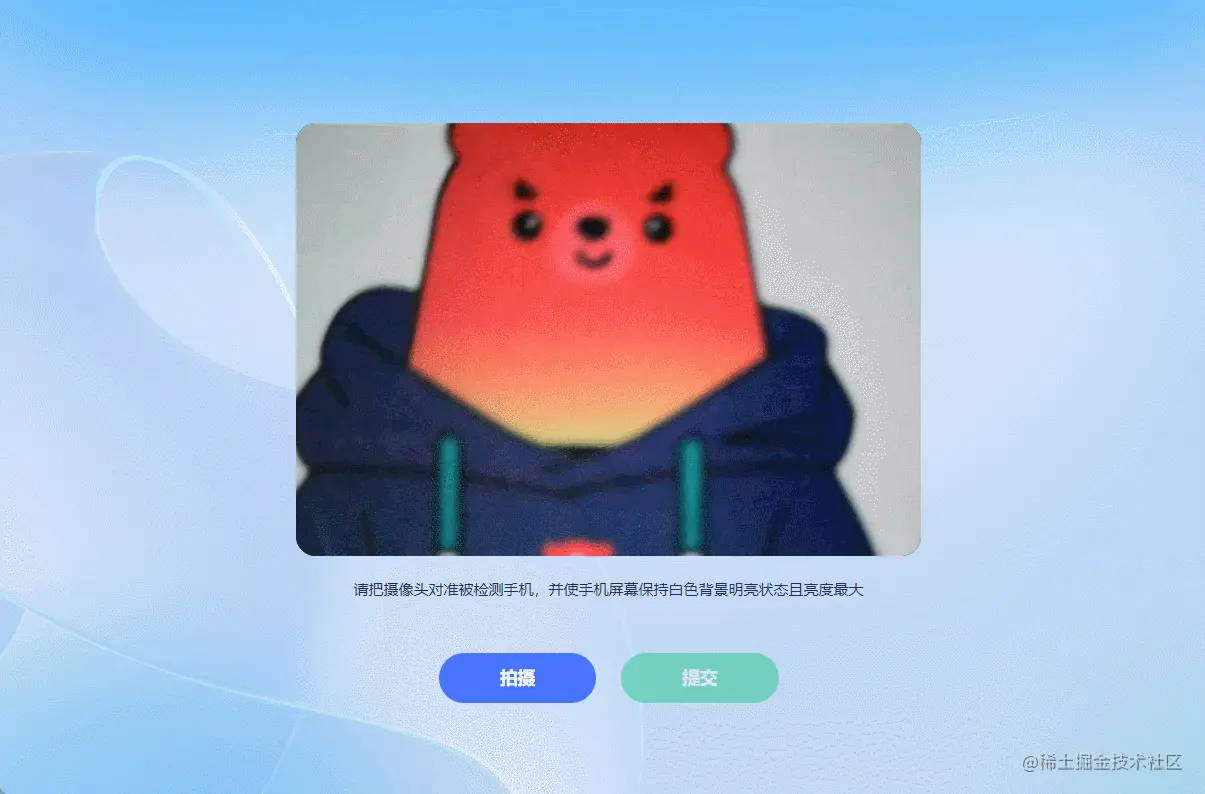

    这时,摄像头中的画面就可以显示在页面video标签内,如下图。

    为了用户体验,在进入页面之前添加了判断摄像头是否已经接入并可用的逻辑,避免用户的摄像头未接入或者启动,造成应用不可用的错觉。

    使用MediaDevices.enumerateDevices()来获取可用媒体输入和输出设备的列表,例如摄像头、麦克风、耳机等。

    navigator.mediaDevices.enumerateDevices().then(devicesList => {
        console.log("------devicesList", deviceList)
    })

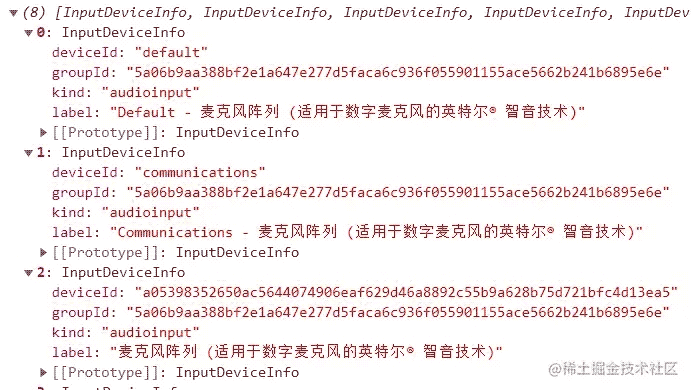

    得到的设备列表数据格式如下:

    kind类型有三种,分别是audioinputaudiooutputvideoinput。分别代表音视频的输入和输出。可在列表中查找目标媒体是否已经接入且可用。

    若有选择切换设备需求,可根据kind类型进行媒体设备分类,选择目标deviceId,传入navigator.mediaDevices.getUserMedia,完成来源切换。

     navigator.mediaDevices.getUserMedia({ video: { deviceId: xxxx } })


    拍照生成图片

    拍照其实就是截取视频中的某一帧,这里使用canvas来实现截取。getContext() 方法可返回一个对象,该对象提供了用于在画布上绘图的方法和属性。其中drawImage()方法用来向画布上绘制图像、画布或视频。

    <template>
        <div>
            <div>
                <video ref="video" v-if="showVideo"></video>
                <canvas ref="canvas" v-else width="500" height="346"></canvas>
            <div>
                <div @click="capture">拍照</div>
                <div @click="submit"}">提交</div>
            </div>
        </div>
    </template>
    export default {
       data: {
           showVideo: true, // 是否展示摄像头画面
       },
       methods: {
            /* 拍照按钮点击 */
            capture() {
              this.showVideo = false
              var context = this.$refs.canvas.getContext("2d");
              /* 要跟video的宽高一致 */
              context.drawImage(this.$refs.video, 0, 0, 1000, 692, 0, 0, 500, 346);
            }
        }
    }


    拍照的图片回显至canvas标签。

    上传图片至CDN

    上个步骤已经完成了拍照,接下来就需要将图片上传至CDN,拿到图片链接。 这里有两种方式可以实现获取图片数据。

    1. 使用HTMLCanvasElement.toBlob()

    HTMLCanvasElement.toBlob() 方法生成 Blob 对象,用以展示 canvas 上的图片。因为直接可以拿到图片文件,所以无需再使用方法2中的函数来转化base64,直接可以获取到图片文件用来上传。

    语法

    toBlob(callback, type, quality)


    参数

    callback:回调函数,参数为Blob对象(目标图片文件)。

    type:图片格式,默认为image/png 可选

    quality:0-1的数字,表示图片质量,可选

    点击提交按钮按钮时,先获取图片文件,为上传做准备。

    methods: {
        /* 提交按钮点击 */
        submit() {
            const base64Url = this.$refs.canvas.toBlob(blob => {
                console.log("===blob", blob)
                const data = new FormData()
                data.append("file", blob)
                request.post("https://XXXXX/upload", data)
            }, "image/jpeg", 0.95)
        }
    }

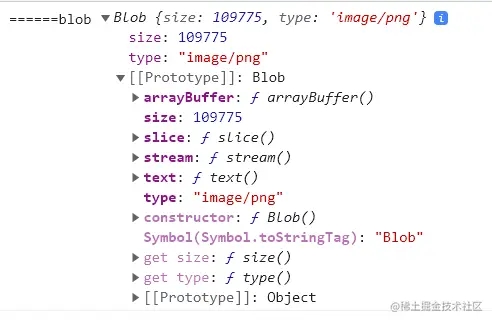

    console的结果如下图:

    2. 使用HTMLCanvasElement.toDataURL()

    HTMLCanvasElement.toDataURL()方法返回一个包含图片展示的Data URL。

    Data URL,即前缀为 data: 协议的 URL,其允许内容创建者向文档中嵌入小文件。

    语法

    canvas.toDataURL(type, encoderOptions);


    参数

    type 图片格式,默认为image/png

    encoderOptions 0到1之间的值,用来选定图片质量,默认值是0.92,超出范围会使用默认值。

    返回值

    base64组成的图片源数据,上传前需转为图片文件。这里封装了一个convertBase64UrlToImgFile函数用来转换。代码如下:

    <template>
        <div>
            <div>
                <video ref="video" v-if="showVideo"></video>
                <canvas ref="canvas" v-else width="500" height="346"></canvas>
            <div>
                <div @click="capture">拍照</div>
                <div @click="submit">提交</div>
            </div>
        </div>
    </template>
    export default {
       data: {
           /* 是否展示摄像头画面 */
           showVideo: true,
       },
       methods: {
            /* 将base64转为图片文件 */
            convertBase64UrlToImgFile(urlData, fileType) {
                const imgData = urlData.split("base64,").splice(-1)[0]
                /* 解码使用 base-64 编码的字符串 转换为byte */
                const bytes = window.atob(imgData)
                /* 处理异常,将ASCII码小于0的转换为大于0 */
                const ab = new ArrayBuffer(bytes.length)
                const ia = new Int8Array(ab)
                for (let i = 0; i < bytes.length; i++) {
                    ia[i] = bytes.charCodeAt(i)
                }
                /* 转换成文件,可以添加文件的type,lastModifiedDate属性 */
                const blob = new Blob([ab], { type: fileType })
                blob.lastModifiedDate = new Date()
                return blob
            },
            /* 提交按钮点击 */
            async submit() {
                const base64Url = this.$refs.canvas.toDataURL()
                const imgFile = this.convertBase64UrlToImgFile(base64Url, "image/jpg")
                console.log("====imgFile", imgFile)
                const data = new FormData()
                data.append("file", imgFile)
                /* 上传 */
                request.post("https://XXXXX/upload", data)
            },
        }
    }


    convertBase64UrlToImgFile可用于在使用canvas外的场景进行base64转换图片文件。和HTMLCanvasElement.toBlob()方法得到的结果一致。

    以上两种方法都可以完成图片上传,最终拿到CDN图片链接后可传给后端进行处理。获取屏幕信息。

    总结

    通过以上四个步骤就完成了Electron应用中通过外接摄像头拍照并上传的功能。这里基本用不到Electron的能力,和在web端的实现方式并无区别,Electron在这里起到的作用就是获取摄像头媒体流不需要获取用户权限。

    Electron是基于ChromiumNode.js实现的,这就使前端开发者可以使用JavaScriptHTMLCSS轻松构建跨平台的桌面应用。Electron可以使用几乎所有的Web前端生态领域及Node.js生态领域的组件和技术方案。

    后续会介绍Electron在智能验机应用中的实践方案,更多关于Electron调用摄像头拍照上传的资料请关注其它相关文章!
