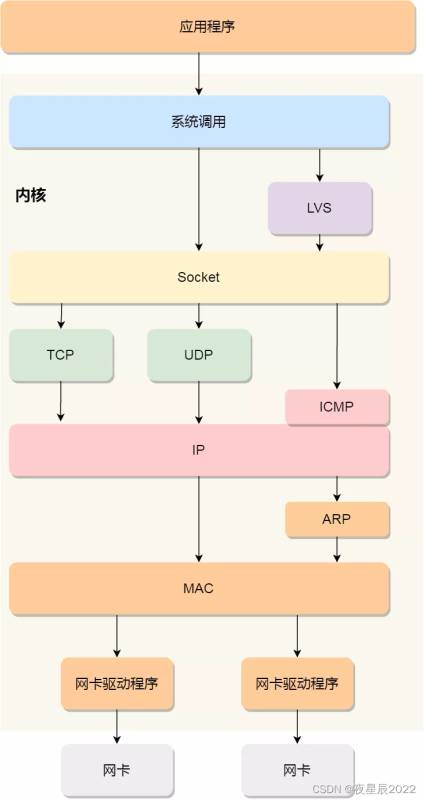

Linux设备之网络驱动介绍

有线网络：以太网
无线网络：4G、wifi、蓝牙、5G

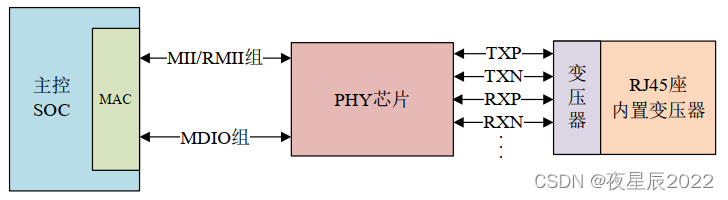

总结：内部MAC + 外部PHY + RJ45 座(内置网络变压器)就组成了一个完整的嵌入式网络接口硬件。

内部的 MAC 外设会通过 MII 或者 RMII 接口来连接外部的 PHY 芯片， MII/RMII 接口用来传输网络数据。另外主控需要配置或读取 PHY 芯片，也就是读写 PHY 的内部寄存器，所以还需要一个控制接口，叫做 MIDO， MDIO 很类似 IIC，也是两根线，一根数据线叫做 MDIO，一根时钟线叫做 MDC。

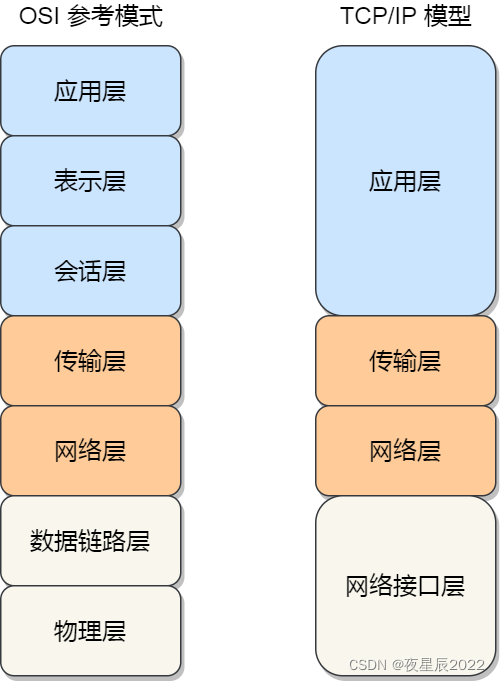

（1）数据链路层 MAC 是 Media Access Control 的缩写，即媒体访问控制子层协议。该协议位于 OSI 七层协议中数据链路层的下半部分，主要负责控制与连接物理层的物理介质。在发送数据的时候，MAC 协议可以事先判断是否可以发送数据，如果可以发送将给数据加上一些控制信息，最终将数据以及控制信息以规定的格式发送到物理层；在接收数据的时候，MAC 协议首先判断输入的信息并是否发生传输错误，如果没有错误，则去掉控制信息发送至 LLC 层。以太网 MAC 由 IEEE-802.3 以太网标准定义。

（2）物理层 PHY 是物理接口收发器，它实现物理层。包括 MII/GMII（介质独立接口）子层、PCS（物理编码子层）、PMA（物理介质附加）子层、 PMD（物理介质相关）子层、MDI 子层。

（3）MII 全称是 Media Independent Interface 即媒体独立接口 , “媒体独立”表明在不对 MAC 硬件重新设计或替换的情况下，任何类型的 PHY 设备都可以正常工作。包括分别用于发送器和接收器的两条独立信道。每条信道都有自己的 数据、时钟和控制信号。MII 数据接口总共需要 16 个信号，包括 TX_ER，TXD<3:0>，TX_EN，TX_CLK，COL，RXD，RX_EX，RX_CLK，CRS，RX_DV 等。

（4）RMII 全称是 Reduced Media Independent Interface 翻译过来就是精简的介质独立接口，也就是 MII 接口的精简版本。RMII 接口只需要 7 根数据线，相比 MII 直接减少了 9 根，极大的方便了板子布线。一般要求是 50 兆的总线时钟 。和 MII 一样，RMII 支持 10 兆和 100 兆的总线接口速度 。

（5）GMII 是千兆网的 MII 接口，这个也有相应的 RGMII 接口，表示简化了的 GMII 接口。GMII 采用 8 位接口数据，工作时钟 125MHz，因此传输速率可达 1000Mbps 。同时兼容 MII 所规定的 10/100 Mbps 工作方式。

（6）MDIO 接口

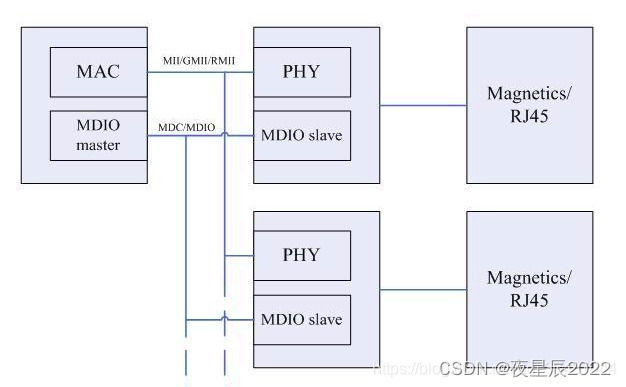

MDIO 全称是 Management Data Input/Output，直译过来就是管理数据输入输出接口，是一个简单的两线串行接口，一根 MDIO 数据线，一根 MDC 时钟线。驱动程序可以通过 MDIO 和MDC 这两根线访问 PHY 芯片的任意一个寄存器。 MDIO 接口支持多达 32 个 PHY。 同一时刻内只能对一个 PHY 进行操作，那么如何区分这 32 个 PHY 芯片呢？和 IIC 一样，使用器件地址即可。同一 MDIO 接口下的所有 PHY 芯片，其器件地址不能冲突，必须保证唯一，具体器件地址值要查阅相应的 PHY 数据手册。

因此， MAC 和外部 PHY 芯片进行连接的时候主要是 MII/RMII 和 MDIO 接口，另外可能还需要复位、中断等其他引脚。

附录：
