cad怎么画箭头

【字号: 日期:2024-01-02 17:15:29浏览:92作者:馨心
下面给大家介绍的是cad怎么画箭头的方法与步骤,具体操作步骤如下:

1、打开CAD软件,点击多段线工具,效果如下:

cad怎么画箭头

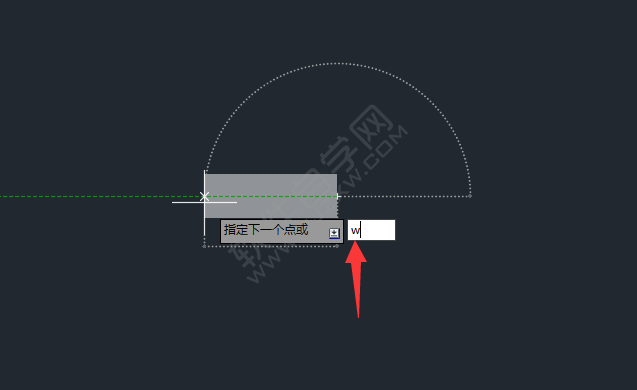

2、点击起点,输入W命令,空格。

cad怎么画箭头

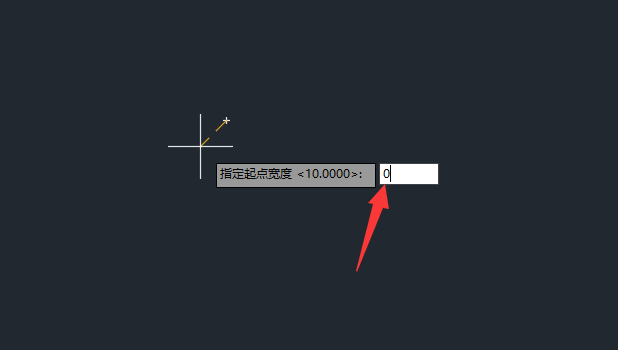

3、指定起点宽度,输入0空格。

cad怎么画箭头

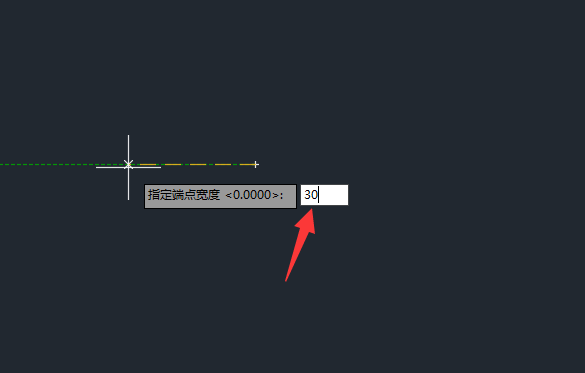

4、指定端点宽度,输入30空格。

cad怎么画箭头

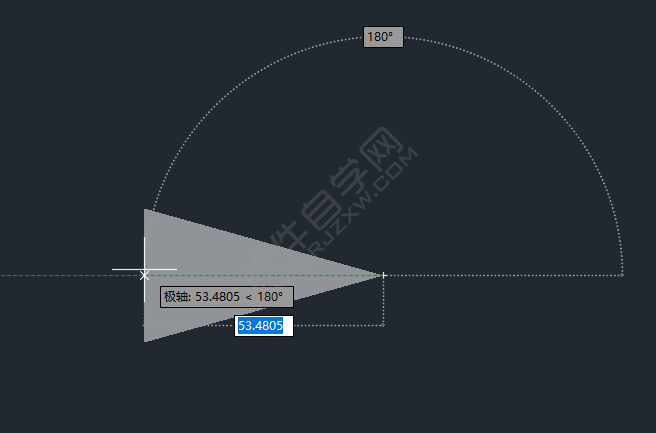

5、然后就可以绘制出来箭头,效果如下:

cad怎么画箭头

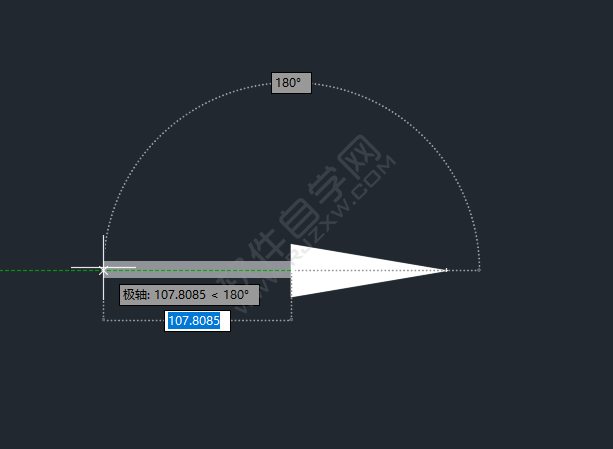

6、然后再把宽度,改成10后,再画箭头尾。效果如下:

cad怎么画箭头

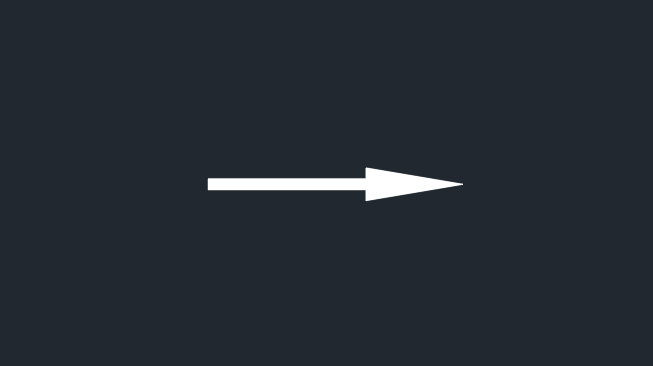

7、现在箭头就画好了,效果如下:

cad怎么画箭头

以上就是cad怎么画箭头,希望大家喜欢,请继续关注优爱好网。
