1、打开CAD软件,新建文档,绘制一个正圆。

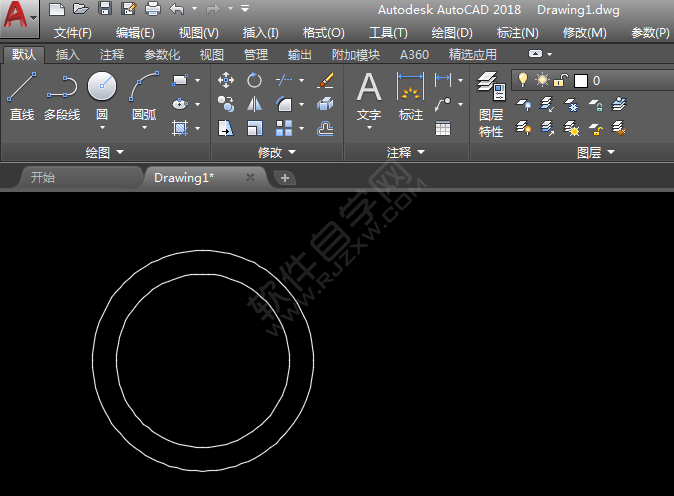

2、再使用偏移工具,把圆形偏移一个。
3、再使用直线工具,绘制一条斜线,进行偏移。效果如下:

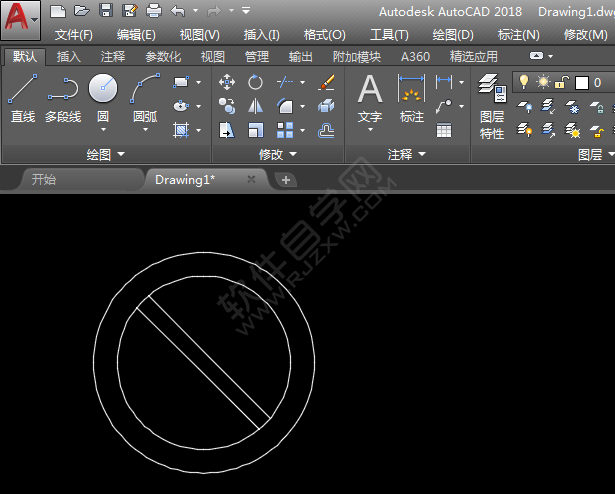

4、然后再进行修剪,修剪好下面的图形。效果如下:

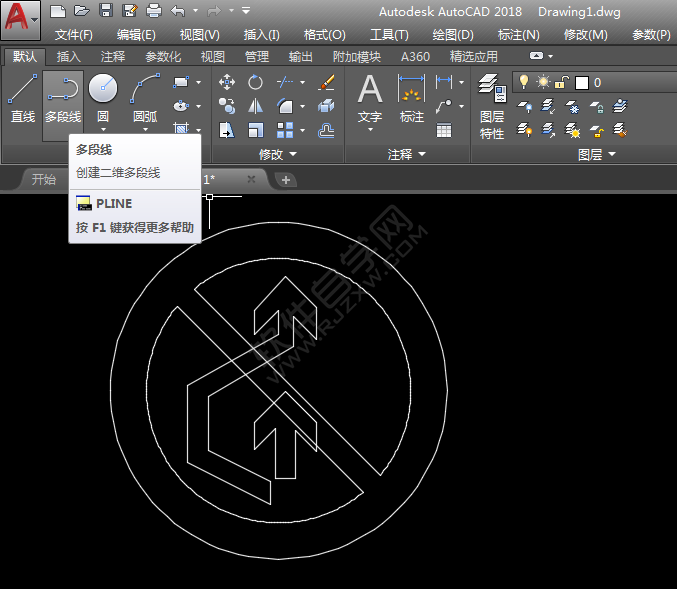

5、再使用多段线工具,绘制下面禁止超车图标。

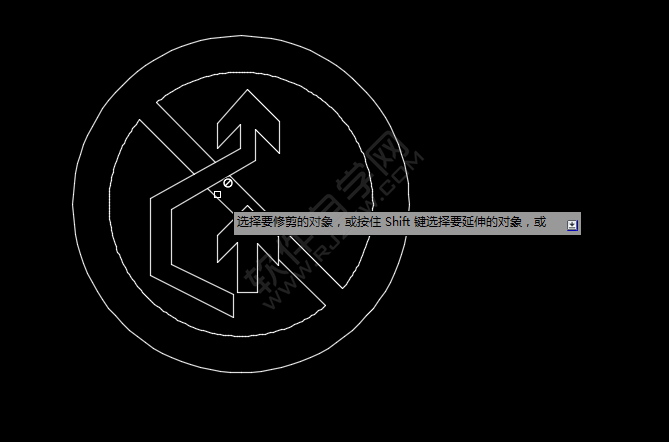

6、把不要的部分修剪掉就好了。

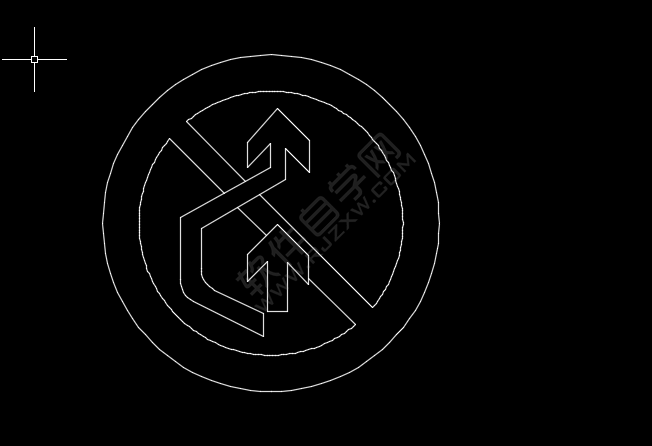

7、然后也用倒圆角工具,进行倒圆角处理一下。效果如下:
