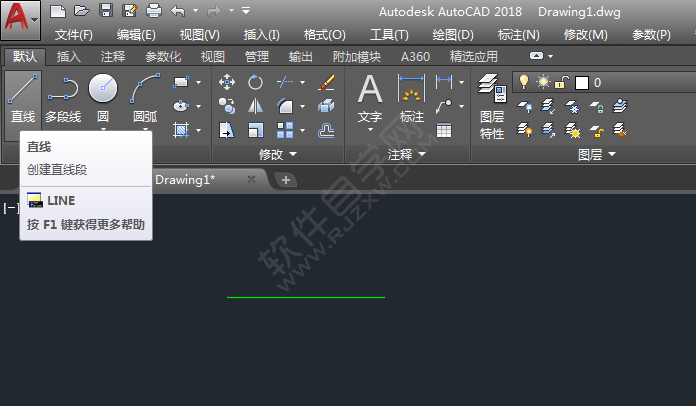

1、打开CAD2018软件,新建空白文档。点击直线,绘制一条100长的直线。如下图:

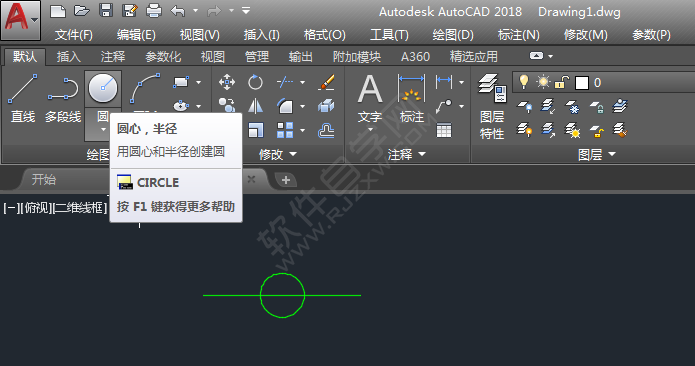

2、点击圆形工具,绘制一个半径为15mm的圆形。如下图:

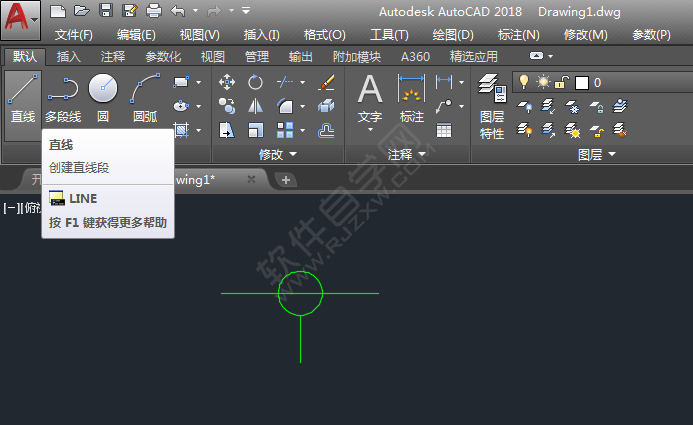

3、然后绘制直线工具,绘制一条直线。

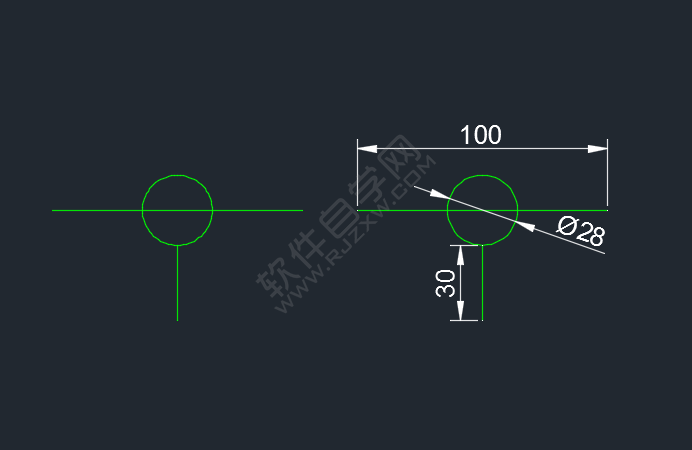

4、对应的尺寸标注。效果如下:
