solidworks抽壳实例

下面给大家介绍的是solidworks抽壳实例，具体操作步骤如下：

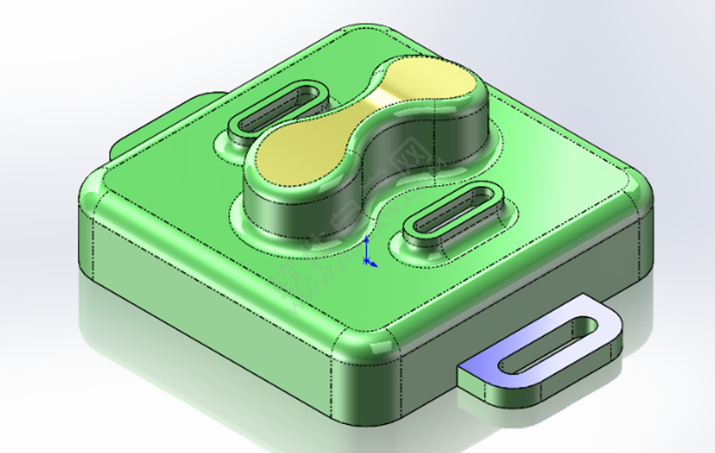

1、效果图：

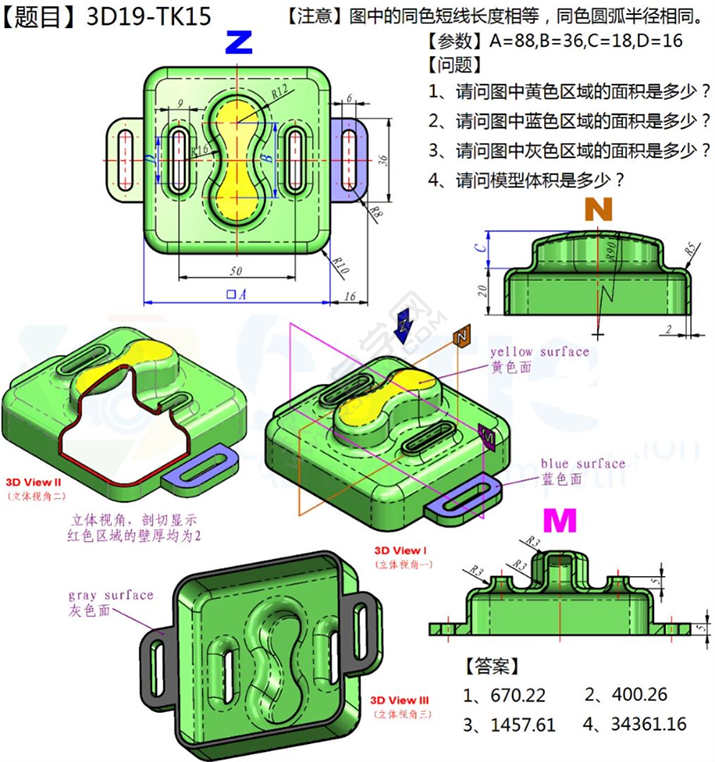

2、SolidWorks练习题之catics3D19-TK15题目

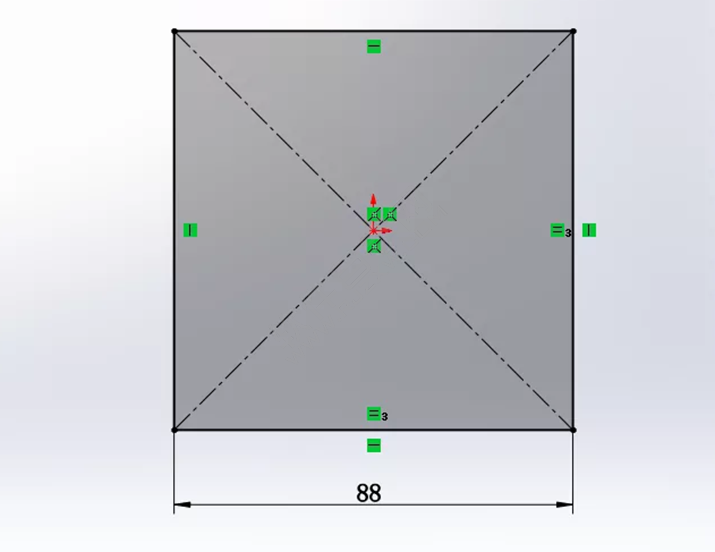

3、打开SolidWorks，新建零件，然后在【上视基准面】画一个中心矩形。

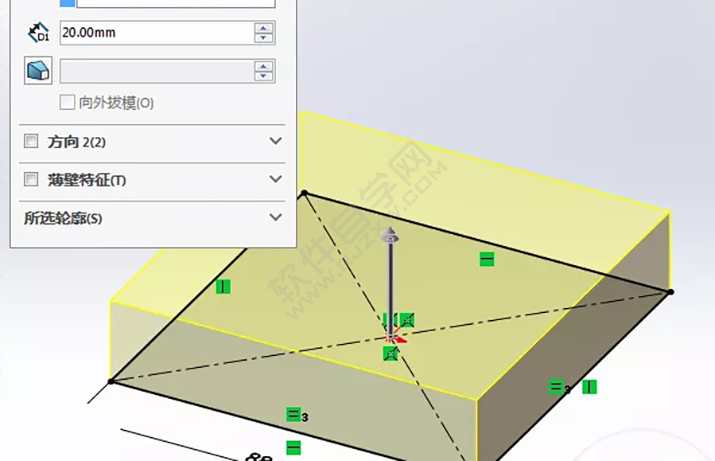

4、【拉伸凸台】给定深度：20 。

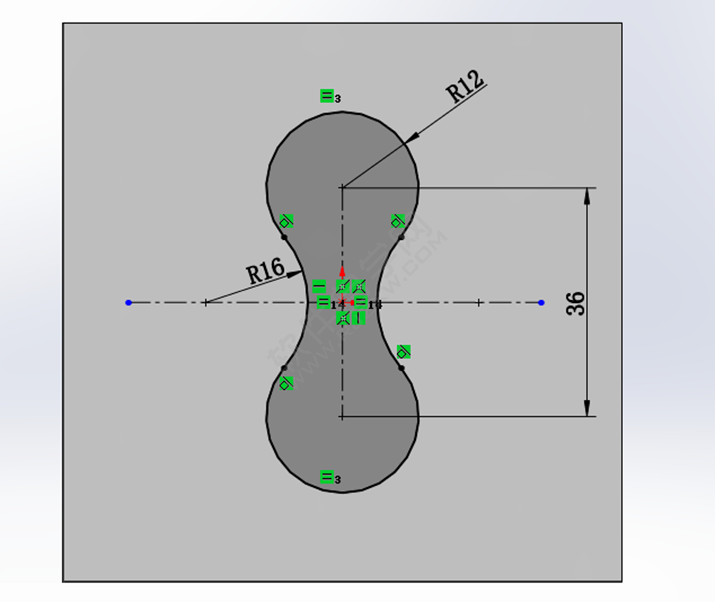

5、在立方体顶面画草图。

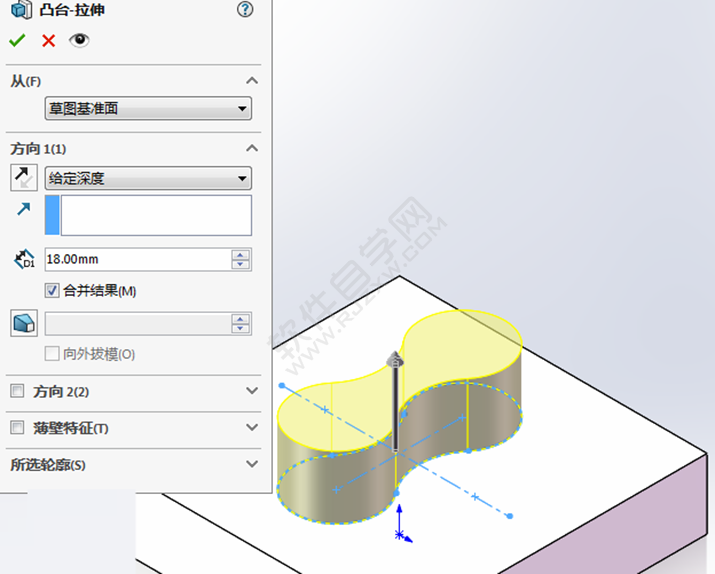

6、【拉伸凸台】给定深度：18 。

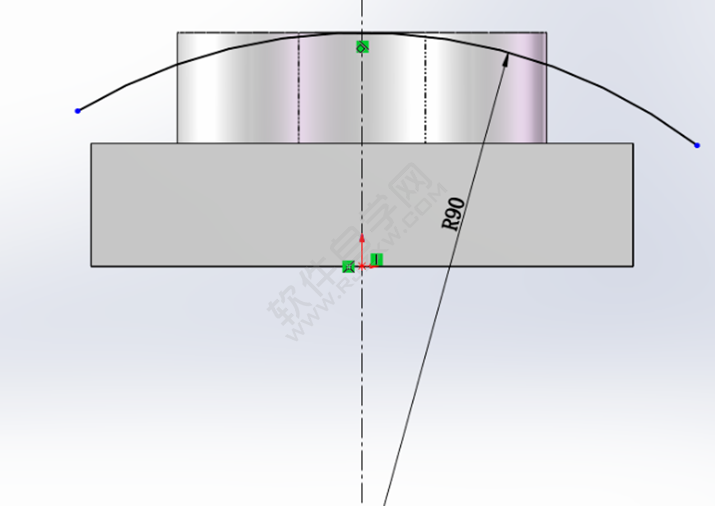

7、在【右视基准面】画圆弧，顶部有个相切。

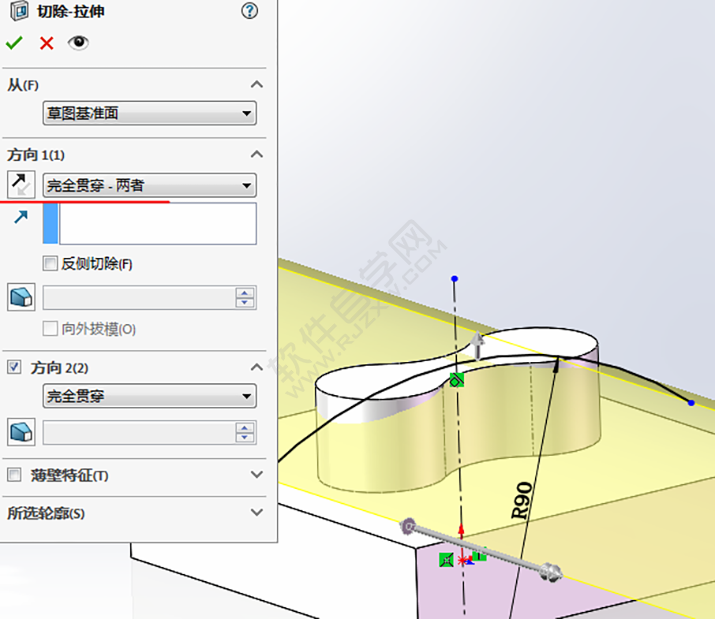

8、【拉伸切除】完全贯穿两者。

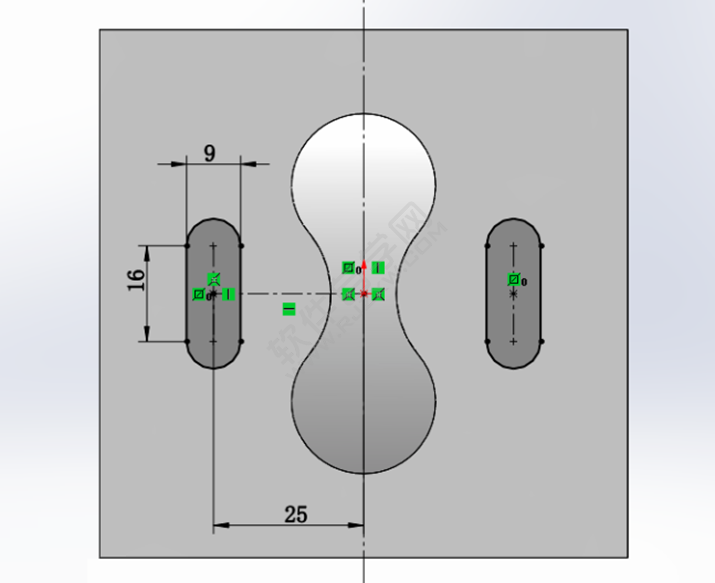

9、还是在立方体顶面草绘，画直槽口，镜像。

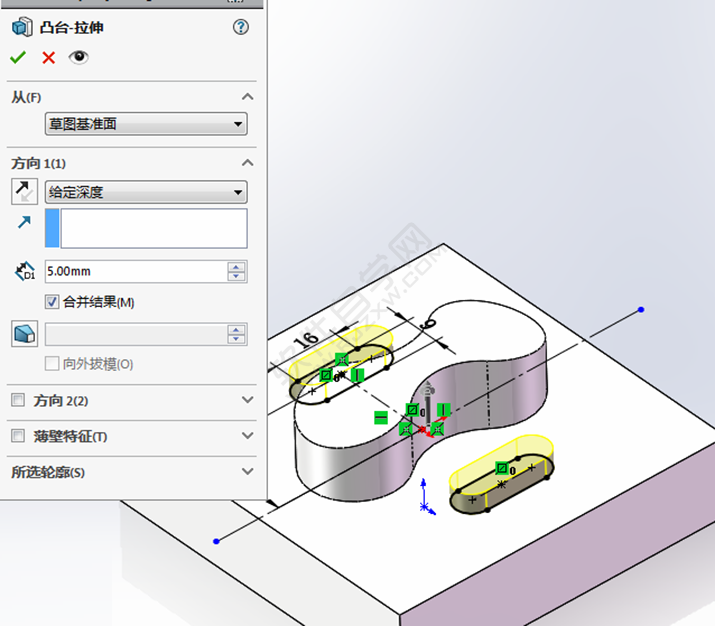

10、【拉伸凸台】给定深度：5 。

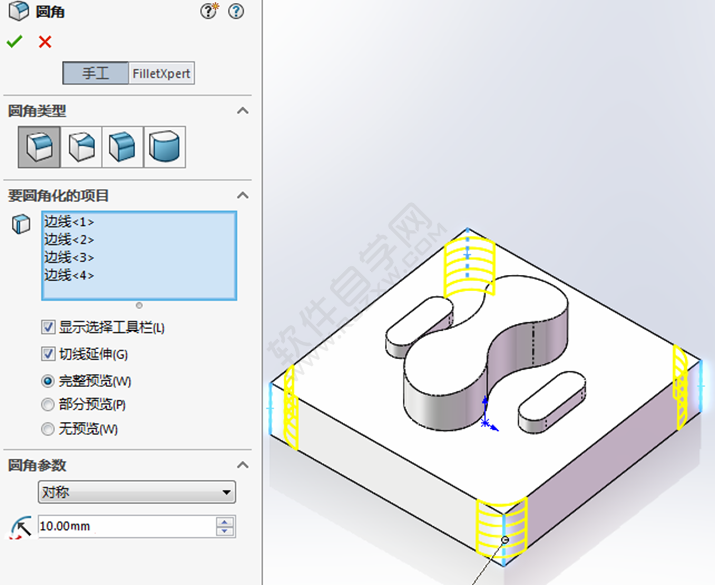

11、【圆角】半径：10 。

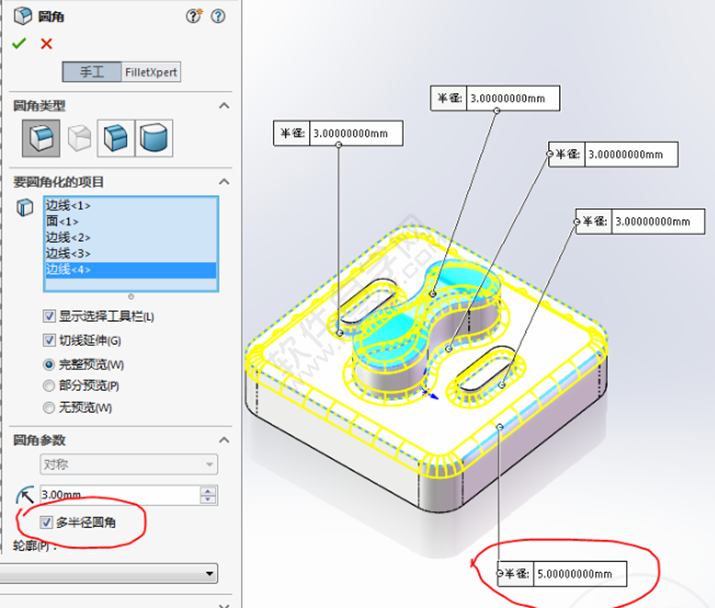

12、【圆角】多半径圆角，一个5 ，四个3 。

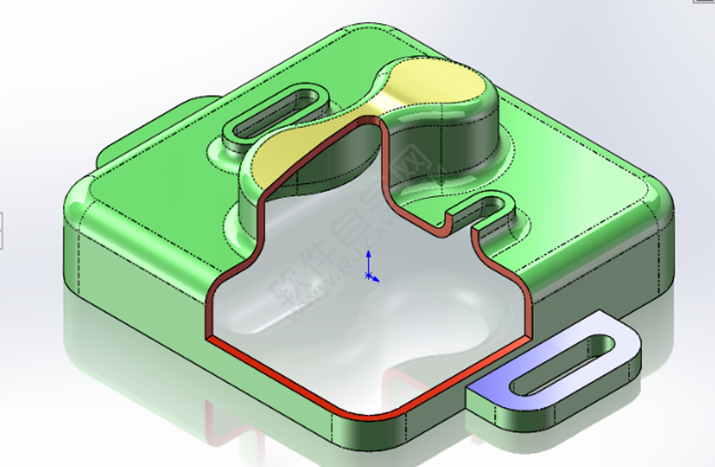

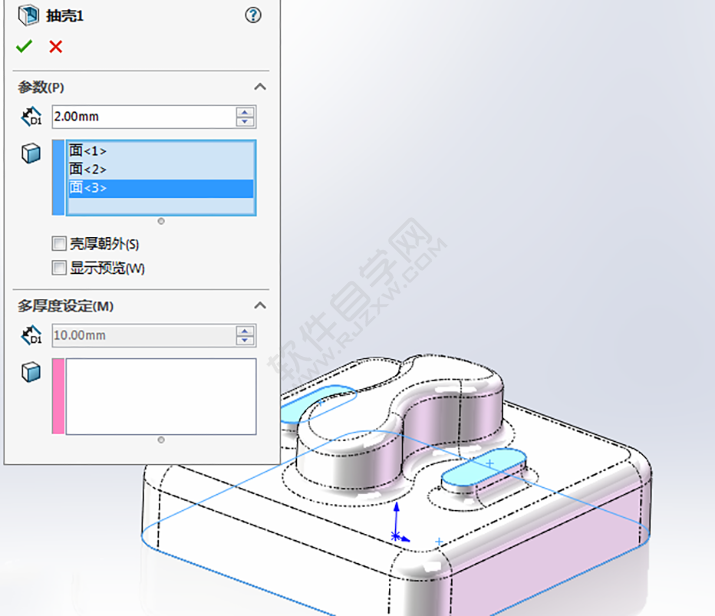

13、【抽壳】厚度：2 ，选择直槽口的两个面和底面。

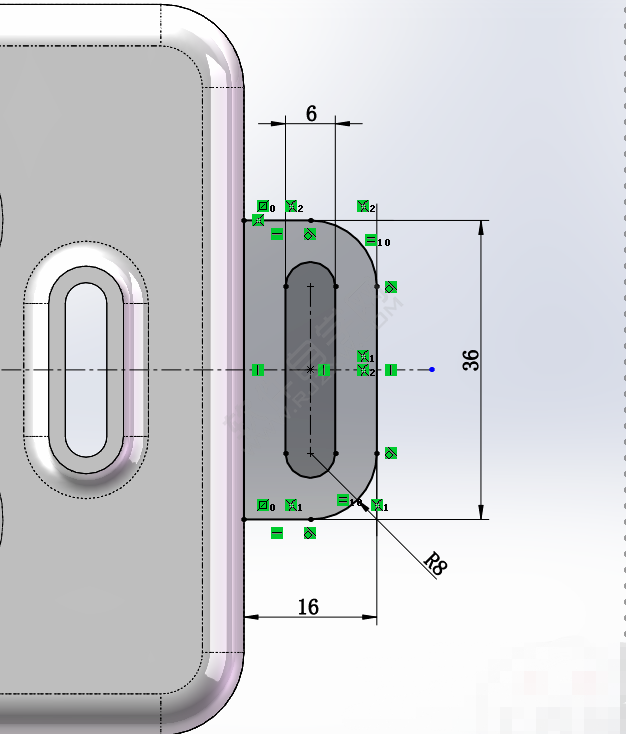

14、在【上视基准面】画矩形——圆角——直槽口。（直槽口与圆角同心）。

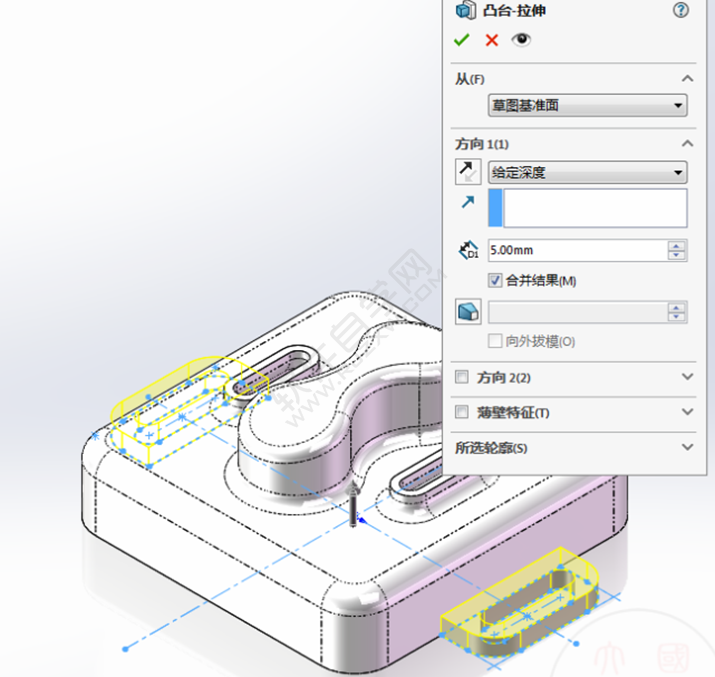

15、【拉伸凸台】给定深度：5 。

16、完成。测量 面积：670.22 。面积：400.257 。面积：1457.611 。体积：34361.24 。

以上就是solidworks抽壳实例，希望大家喜欢，请继续关注优爱好网。
