ug退出草图环境后部件导航器的基准坐标系不见了怎么办?

【字号: 日期:2024-01-22 18:15:48浏览:8作者:馨心
下面给大家介绍的是ug退出草图环境后部件导航器的基准坐标系不见了怎么办?具体操作步骤如下:

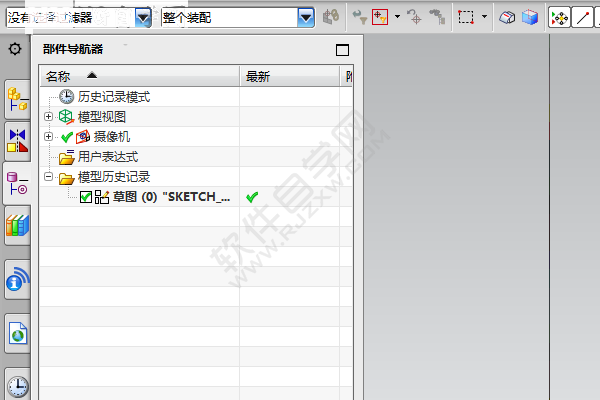

1、在ug建模环境时是有基准坐标系的,在ug草图环境绘制完草图截面,退出草图环境,绘图区域基准坐标系就消失了,原来部件导航器里的第一个步骤ug基准坐标系不见了。

ug退出草图环境后部件导航器的基准坐标系不见了怎么办?

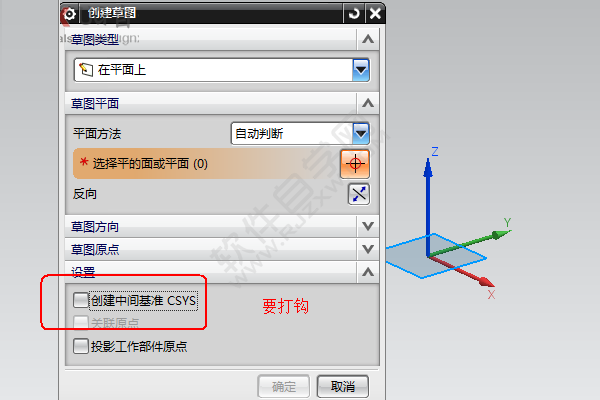

2、这是因为我们创建ug草图的时候,在创建草图框的下方,设置里创建中间基准CSYS没有勾上的缘故。

ug退出草图环境后部件导航器的基准坐标系不见了怎么办?

3、那么我们可以再新建一个ug基准坐标系,或者重新新建一个文件,在创建草图的时候注意把创建中间基准CSYS打上勾就可以了。

以上就是ug退出草图环境后部件导航器的基准坐标系不见了怎么办?,希望大家喜欢,请继续关注优爱好网。
