SolidWorks缠绕三角环零件的步骤

【字号: 日期:2024-01-23 09:40:57浏览:77作者:馨心
下面给大家介绍的是SolidWorks缠绕三角环零件的步骤,具体操步骤如下:

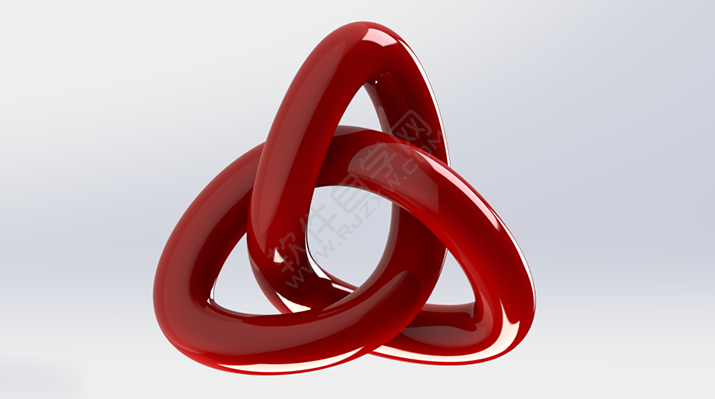

1、SolidWorks建模练习之缠绕三角环效果图。

SolidWorks缠绕三角环零件的步骤

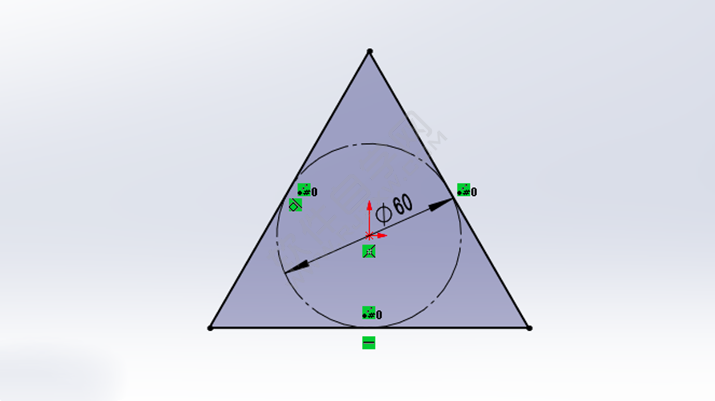

2、打开SolidWorks软件,新建零件,然后前视基准面绘制多边形,内接圆60。

SolidWorks缠绕三角环零件的步骤

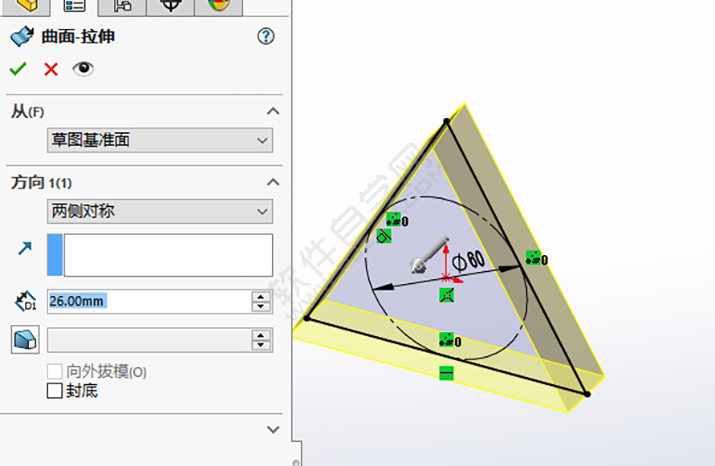

3、曲面-拉伸曲面-两侧对称。

SolidWorks缠绕三角环零件的步骤

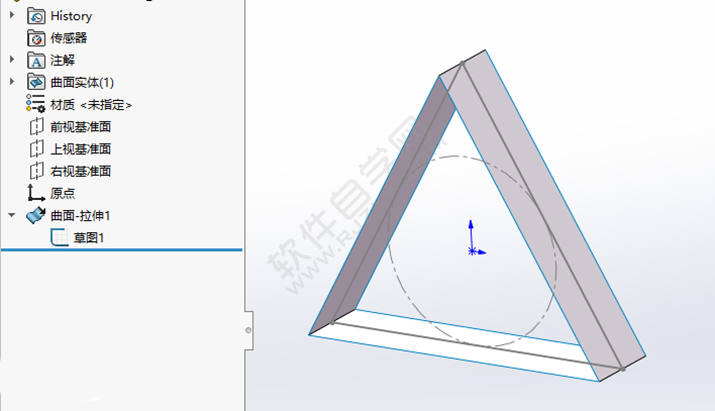

4、显示第一步的草图。

SolidWorks缠绕三角环零件的步骤

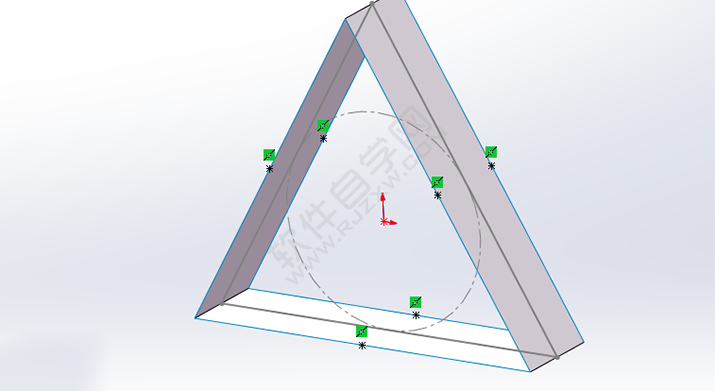

5、绘制3D草图,点命令,分别点击边线的中点,如下图所示:

SolidWorks缠绕三角环零件的步骤

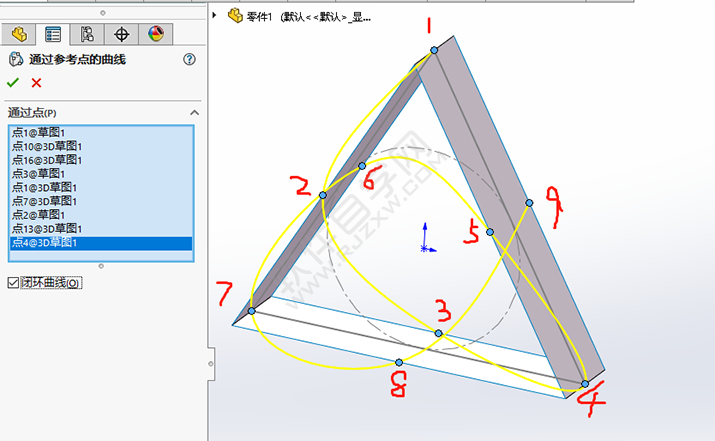

6、特征-曲线-通过参考点的曲线,注意选择的顺序。

SolidWorks缠绕三角环零件的步骤

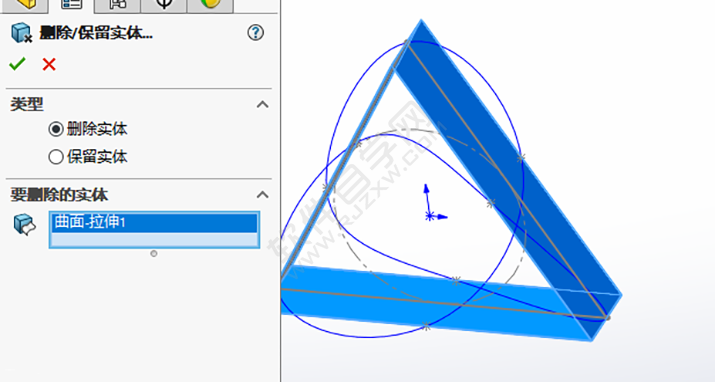

7、插入-特征-删除实体。7

SolidWorks缠绕三角环零件的步骤

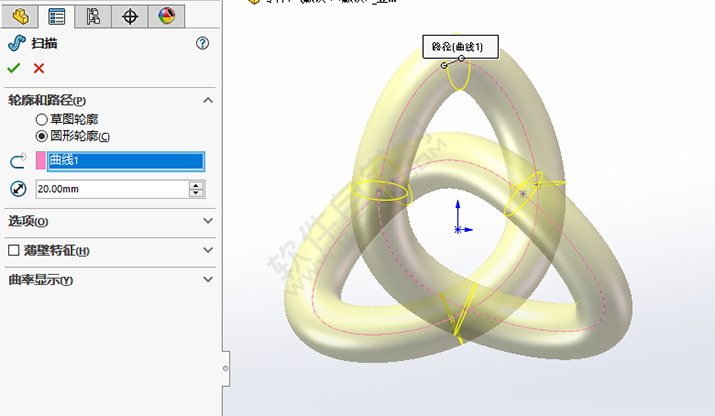

8、特征-扫描

SolidWorks缠绕三角环零件的步骤

9、完成。

SolidWorks缠绕三角环零件的步骤

以上就是SolidWorks缠绕三角环零件的步骤,希望大家喜欢,请继续关注优爱好网。
