SolidWorks建模练习题,这个图相当简单

【字号: 日期:2024-01-23 16:21:51浏览:122作者:馨心
下面给大家介绍的是SolidWorks建模练习题,这个图相当简单,具体操步骤如下:

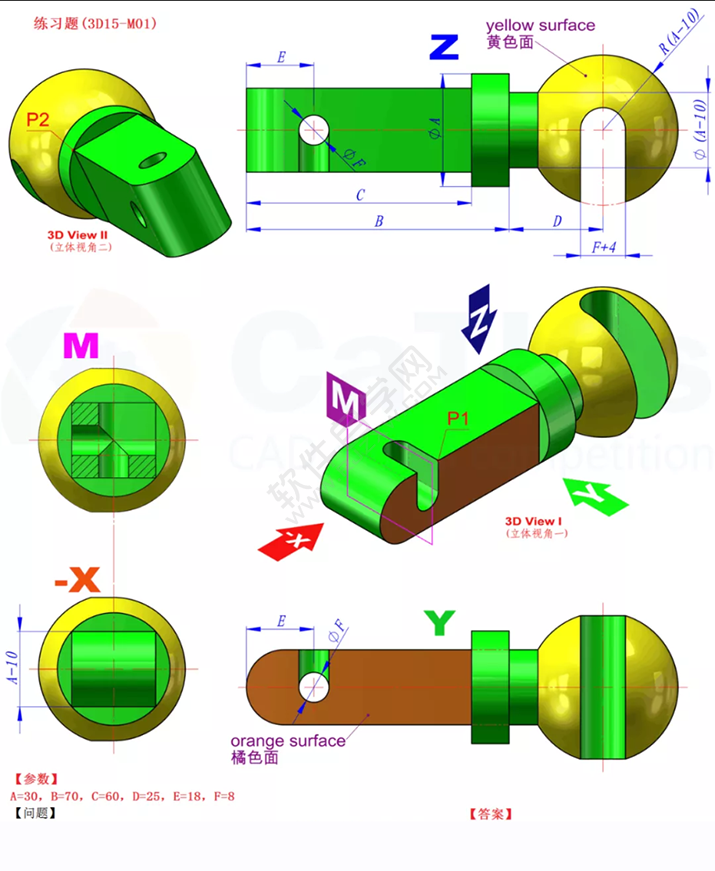

SolidWorks建模练习题效果:

SolidWorks建模练习题,这个图相当简单

在画完第19届练习题后,发现第15届M级练习题漏掉了,所以现在补上。

SolidWorks建模练习题,这个图相当简单

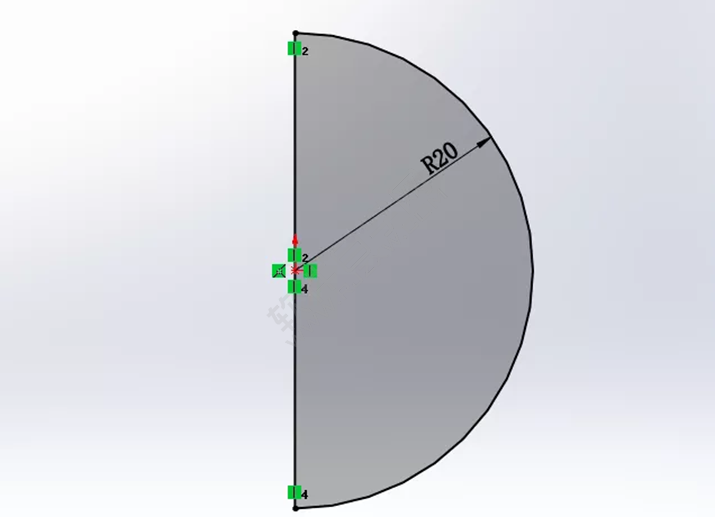

1.在【前视基准面】画半圆。

SolidWorks建模练习题,这个图相当简单

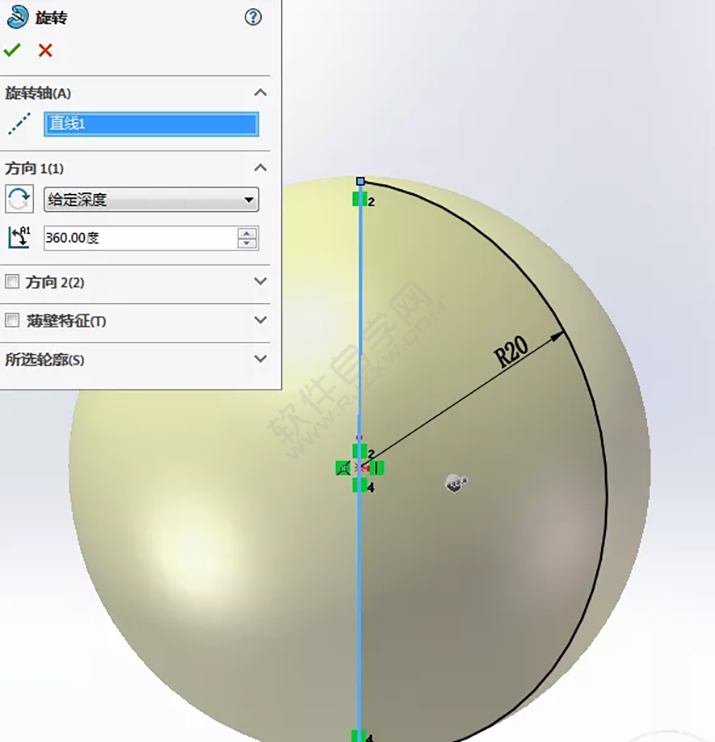

2.【旋转】。

SolidWorks建模练习题,这个图相当简单

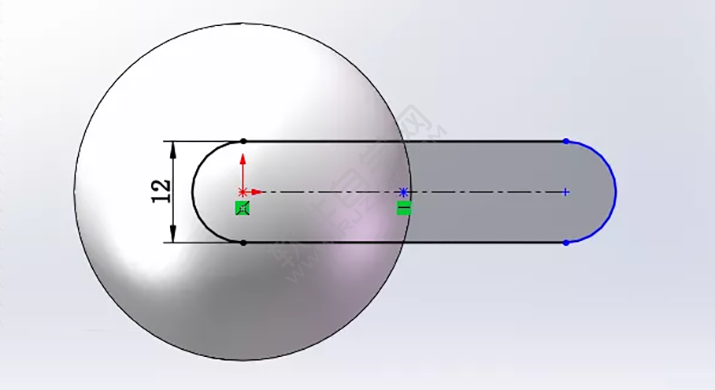

3.在【上视基准面】画直槽口。

SolidWorks建模练习题,这个图相当简单

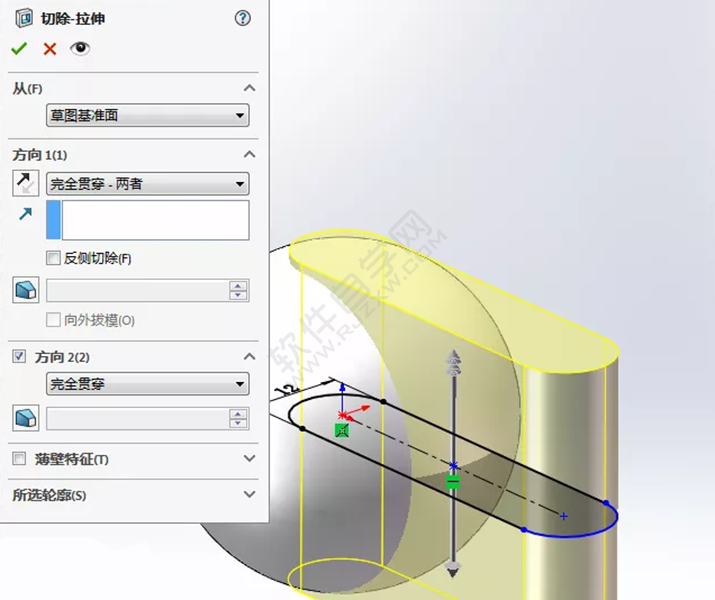

4.【拉伸切除】完全贯穿两者。

SolidWorks建模练习题,这个图相当简单

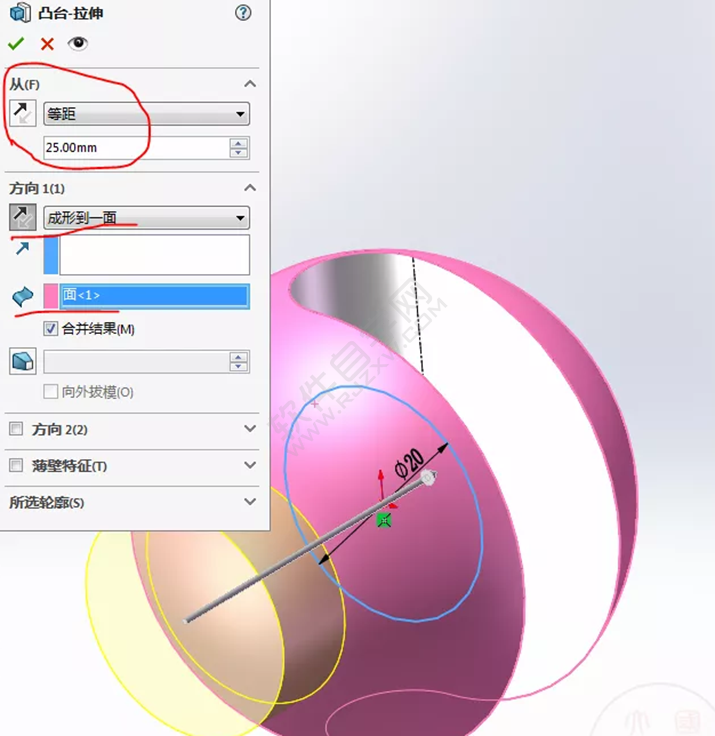

5.【拉伸凸台】——在【右视基准面】画圆,直径:20 ;等距:25 ,成形到粉色面。

SolidWorks建模练习题,这个图相当简单

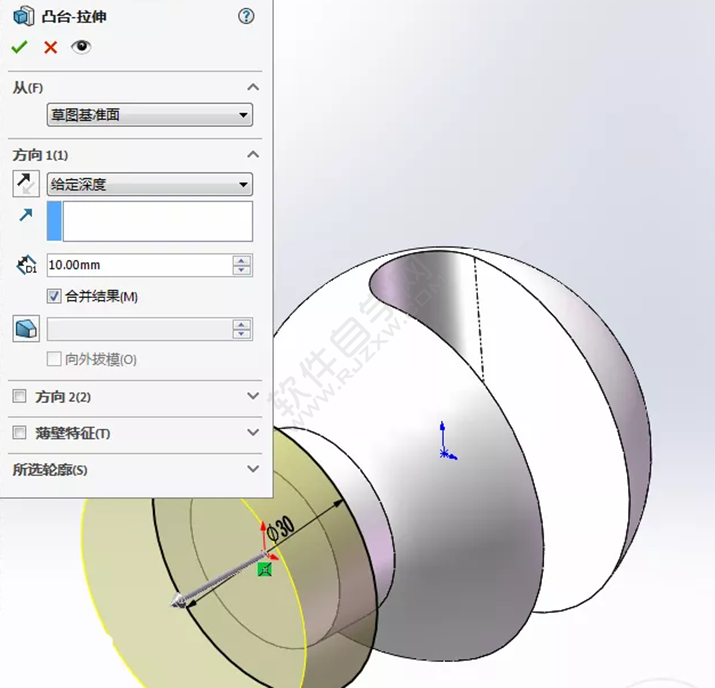

6.【拉伸凸台】在圆柱面上画圆,直径:30 ;给定深度:10 。

SolidWorks建模练习题,这个图相当简单

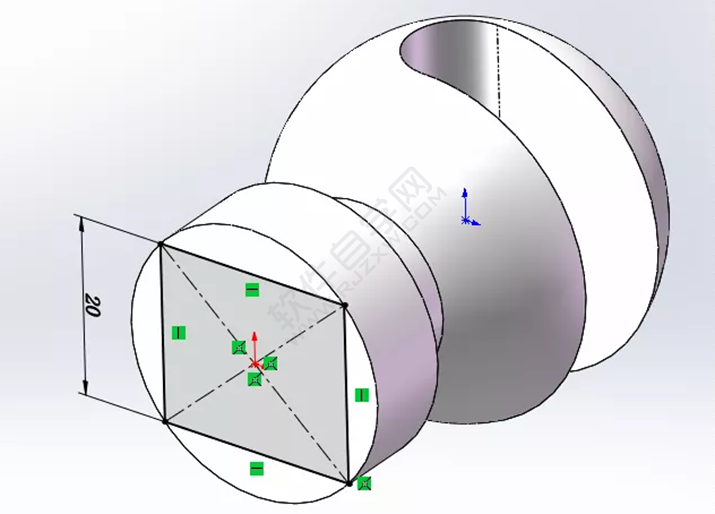

7.在圆柱体面上画中心线矩形。

SolidWorks建模练习题,这个图相当简单

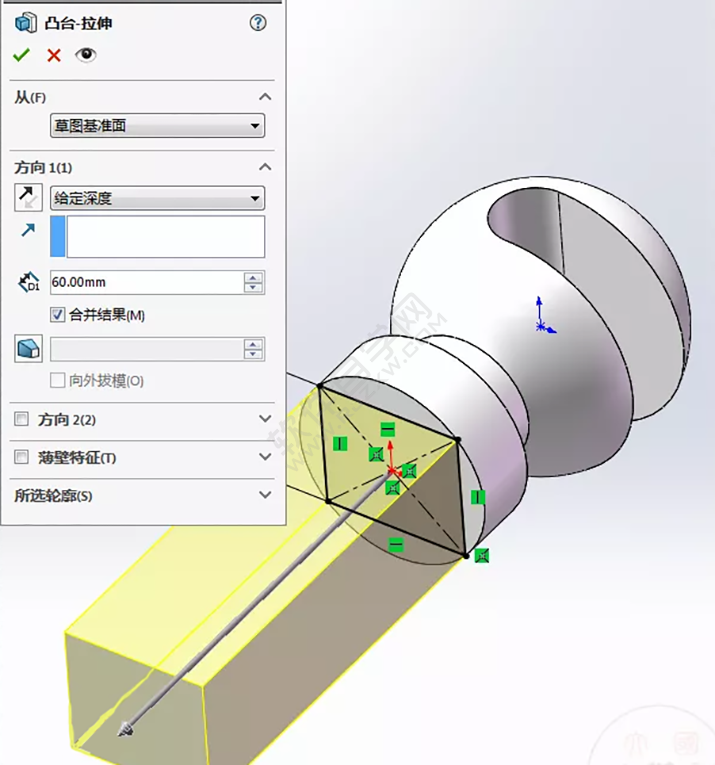

8.【拉伸凸台】给定深度:60 。

SolidWorks建模练习题,这个图相当简单

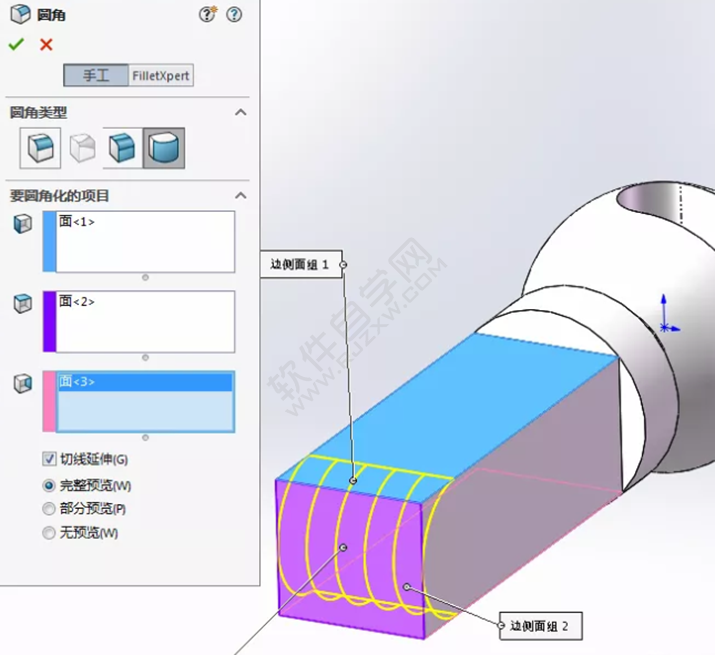

9.【圆角】完全圆角。

SolidWorks建模练习题,这个图相当简单

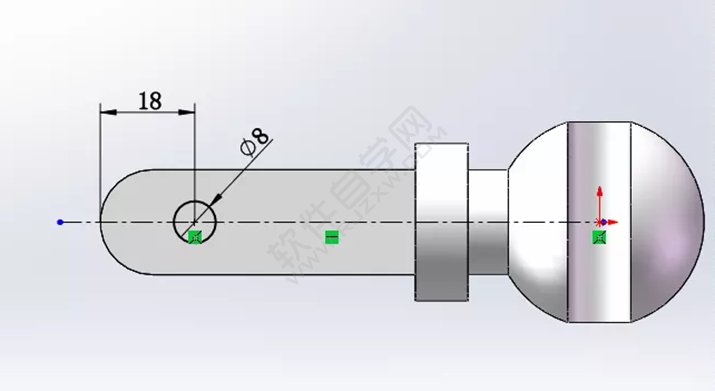

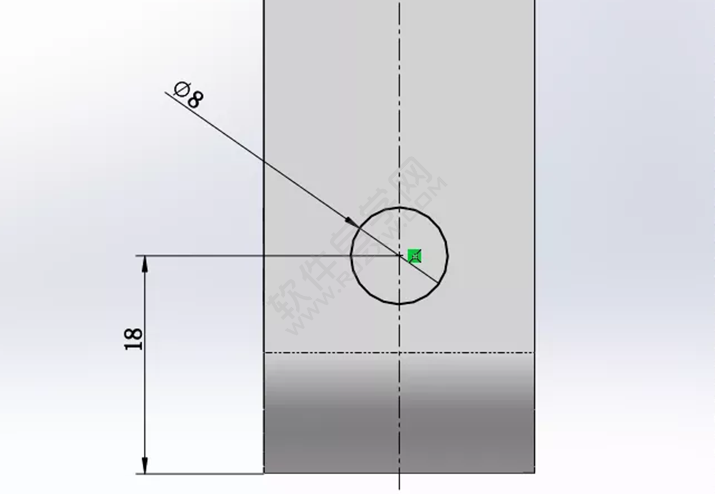

10.在【右视基准面】画圆。

SolidWorks建模练习题,这个图相当简单

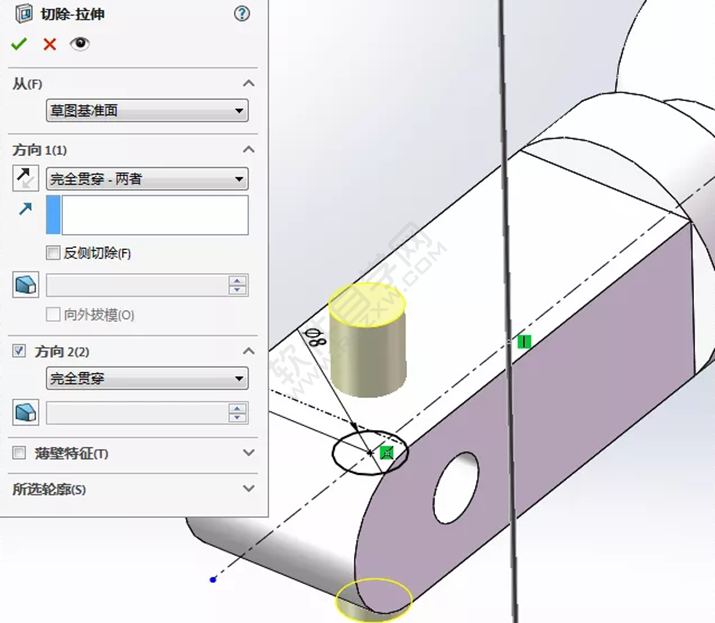

11.【拉伸切除】完全贯穿两者。

SolidWorks建模练习题,这个图相当简单

12.在【上视基准面】画圆。

SolidWorks建模练习题,这个图相当简单

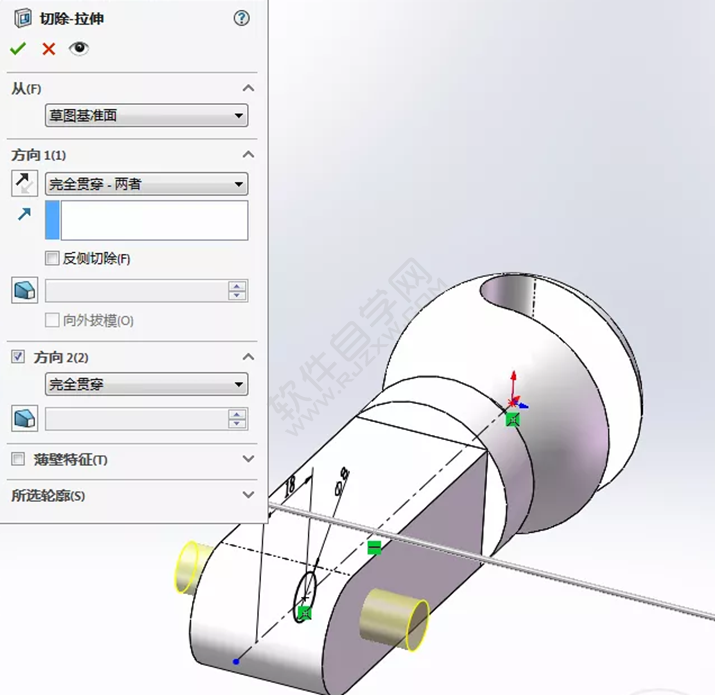

13.【拉伸切除】完全贯穿两者。

SolidWorks建模练习题,这个图相当简单

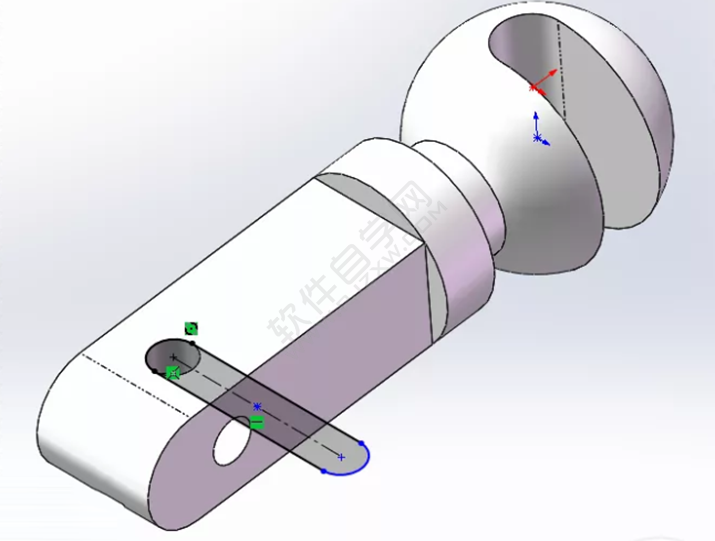

14.在立方体顶面画直槽口。

SolidWorks建模练习题,这个图相当简单

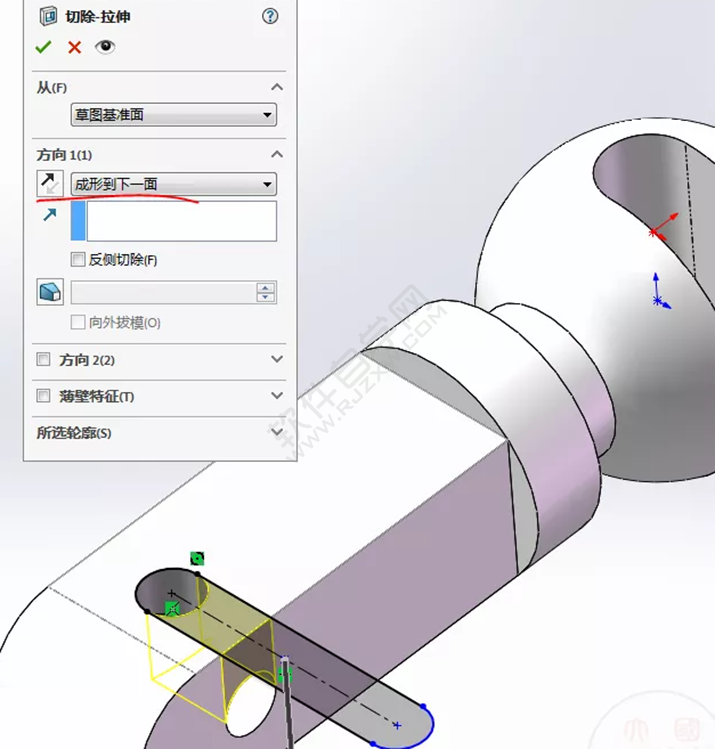

15.【拉伸切除】成形到下一面。

SolidWorks建模练习题,这个图相当简单

16.测量距离:48.415 。

SolidWorks建模练习题,这个图相当简单

以上就是SolidWorks建模练习题,这个图相当简单,希望大家喜欢,请继续关注优爱好网。
