SolidWorks钻石零件的做题步骤

下面给大家介绍的是SolidWorks钻石零件的做题步骤，具体操作步骤如下：

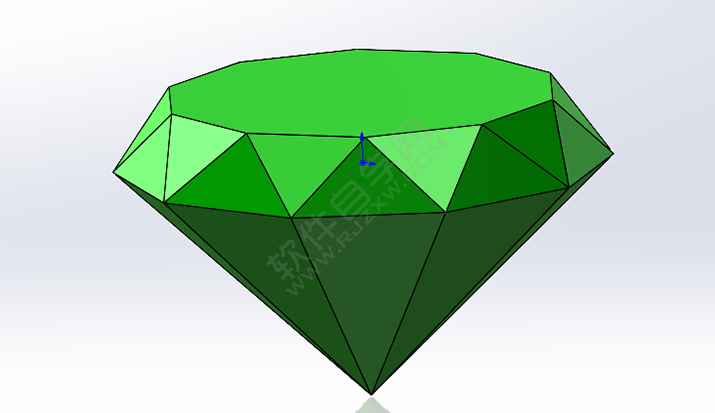

SolidWorks钻石效果图：

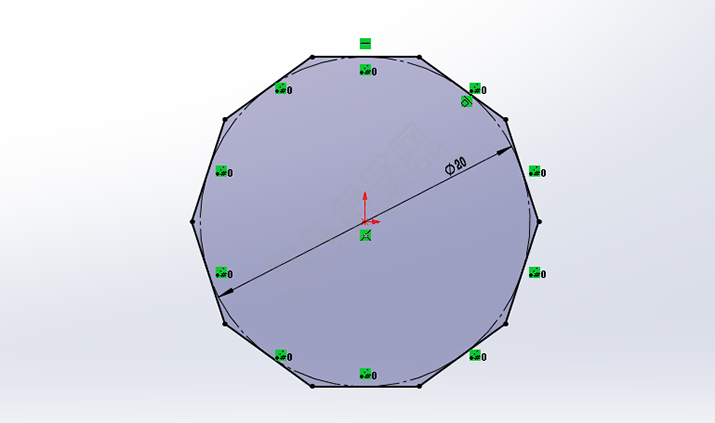

1、打开SolidWorks软件，新建零件，然后在上视基准面进行草图绘制。

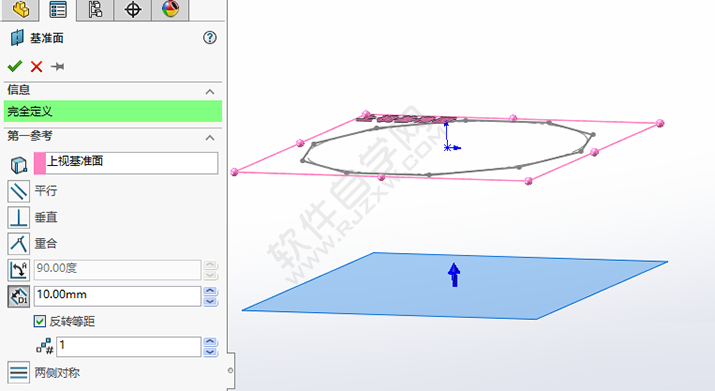

2、特征-新建基准面。

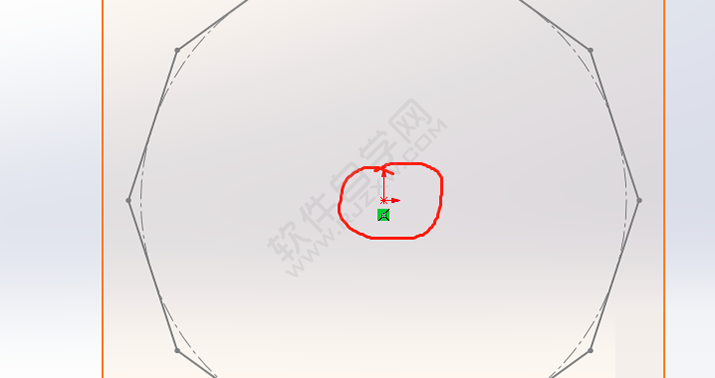

3、在上一步的基准面上新建草图，只画一个点。

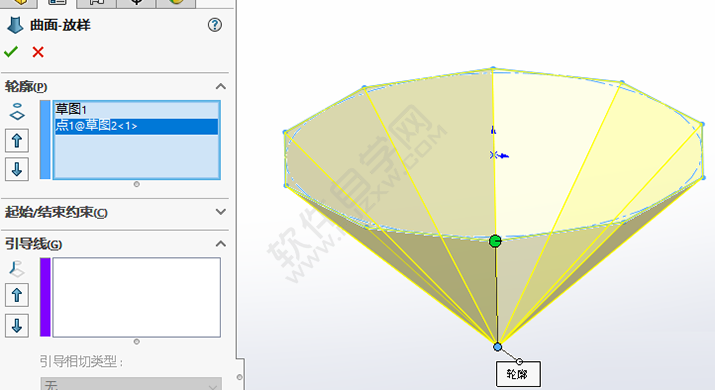

4、曲面-放样曲面。

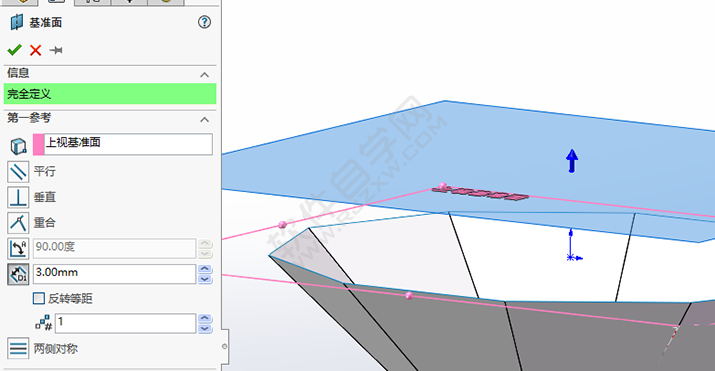

5、特征-新建基准面。

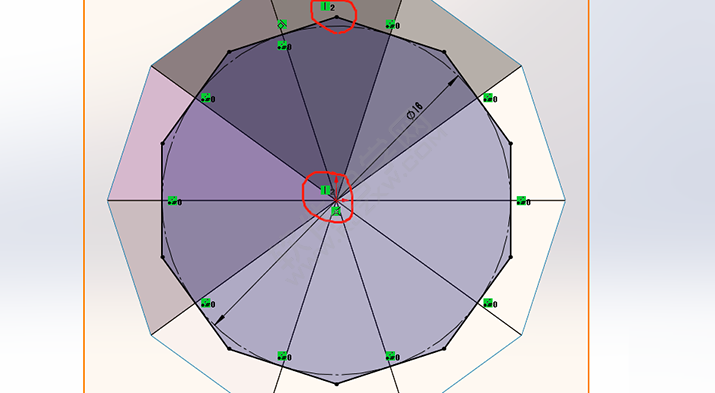

6、在上一步的基准面上新建草图，内接圆直径16。

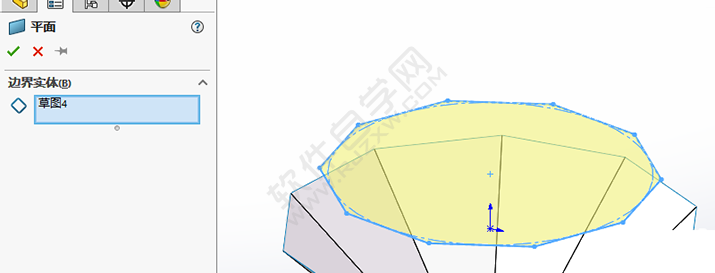

7、曲面-平面区域-选择上一步的草图。

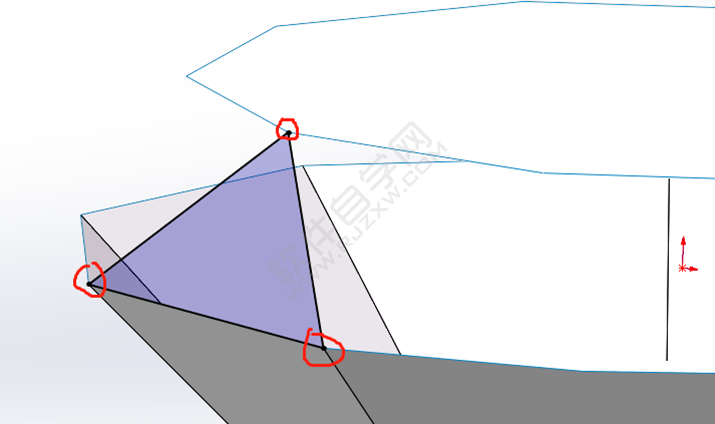

8、草图-3D草图，直线连接三个顶点。

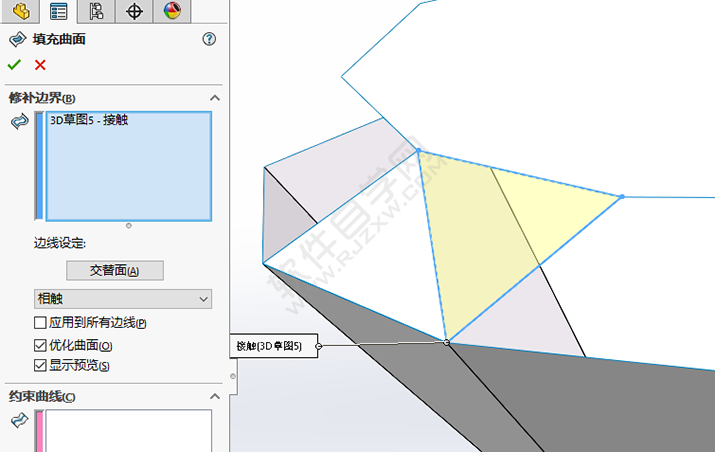

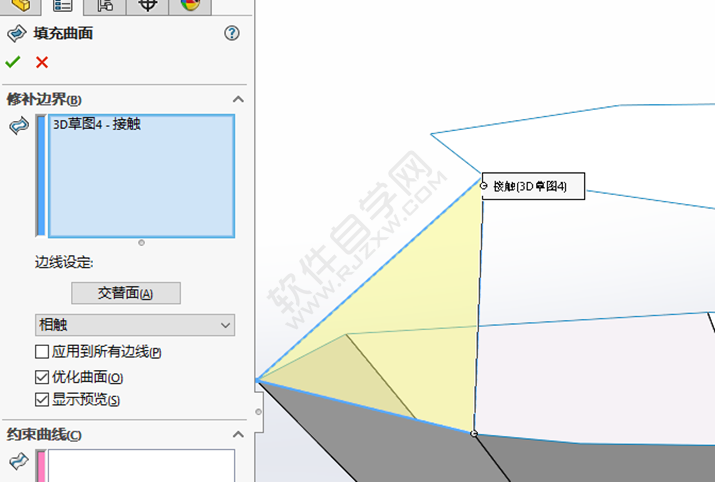

9、退出上一步的草图，曲面-填充曲面。

10、同样的方法，我们做相邻的一块面，3d草图连接三个点，保存草图，然后填充曲面。

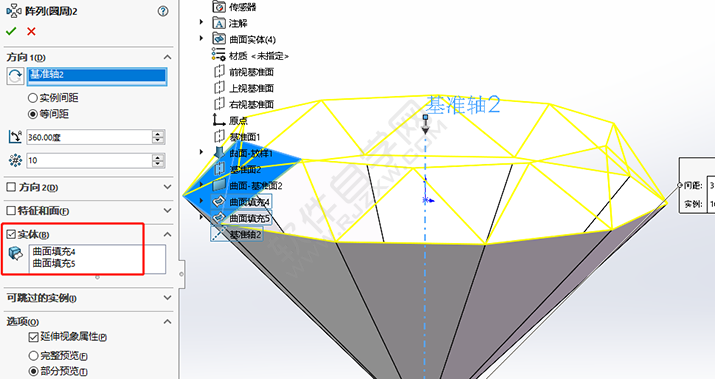

12、特征-参考几何体-基准轴。特征-圆周阵列。

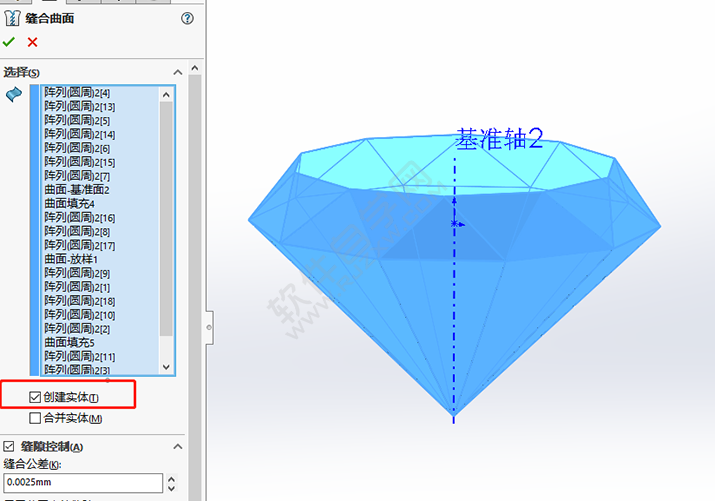

13、曲面-缝合曲面-创建实体。

14、完成。

以上就是SolidWorks钻石零件的做题步骤，希望大家喜欢，请继续关注优爱好网。
