SolidWorks练习题之catics3D15-M03题步骤

【字号: 日期:2024-01-24 17:53:30浏览:12作者:馨心
下面给大家介绍的是SolidWorks练习题之catics3D15-M03题步骤,具体操作步骤如下:

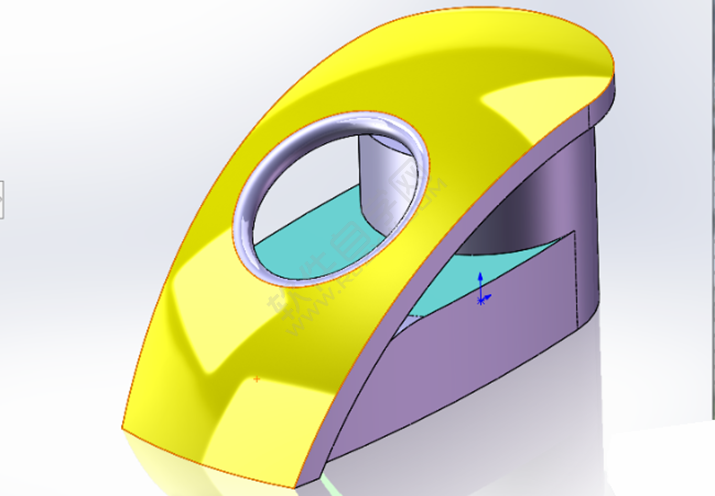

1、SolidWorks练习题之catics3D15-M03效果图:

SolidWorks练习题之catics3D15-M03题步骤

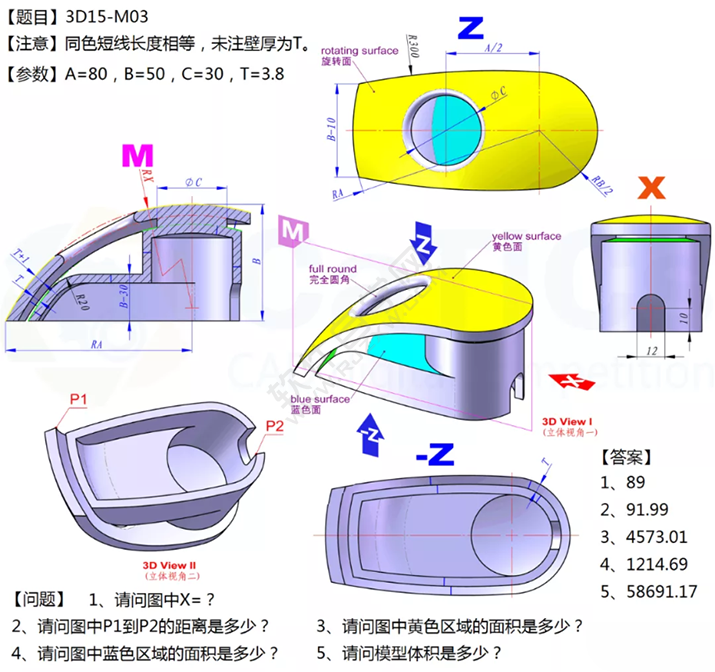

2、SolidWorks练习题之catics3D15-M03题目。

SolidWorks练习题之catics3D15-M03题步骤

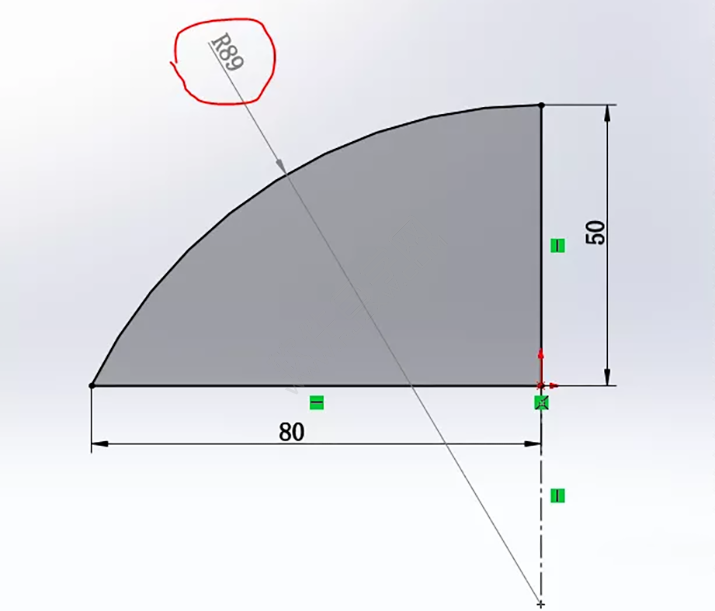

3、打开SolidWorks软件,新建零件,然后在【前视基准面】画草图。

SolidWorks练习题之catics3D15-M03题步骤

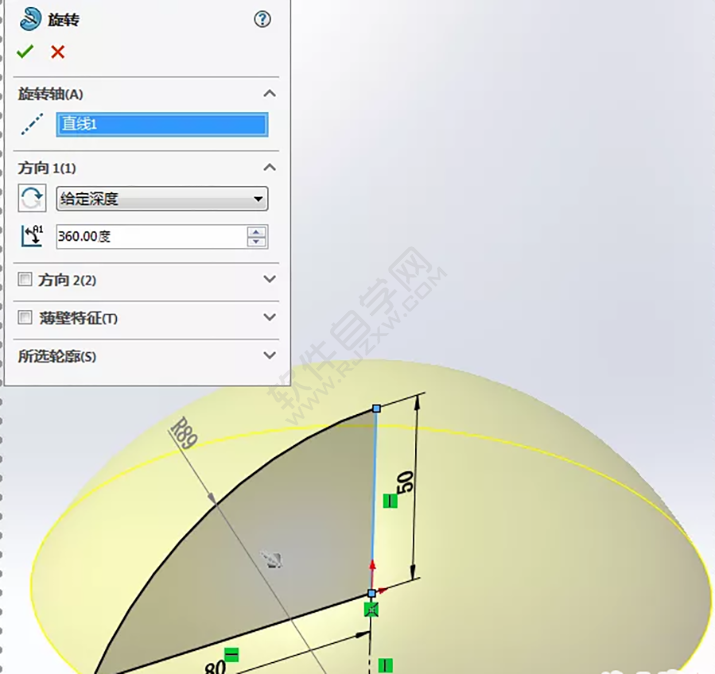

4、【旋转】。

SolidWorks练习题之catics3D15-M03题步骤

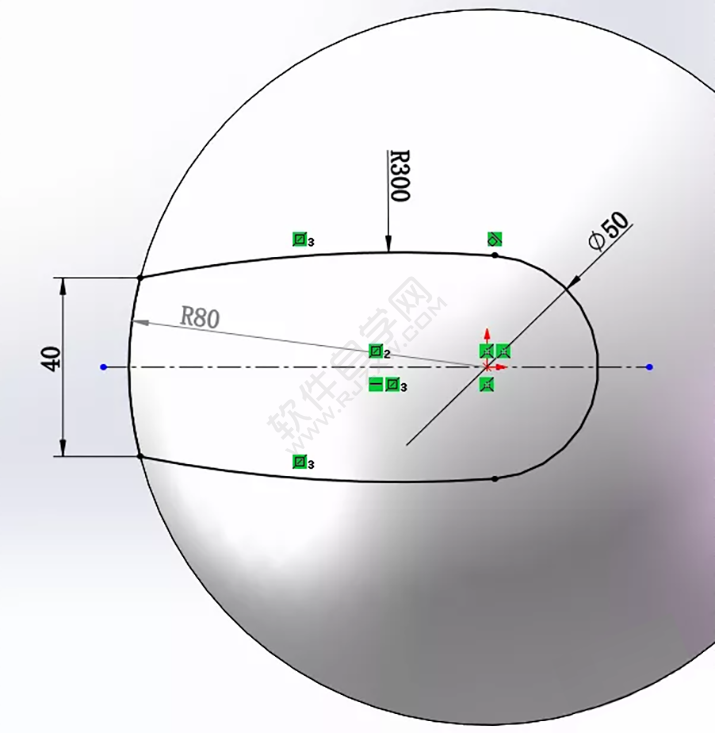

5、在【上视基准面】草绘图形。

SolidWorks练习题之catics3D15-M03题步骤

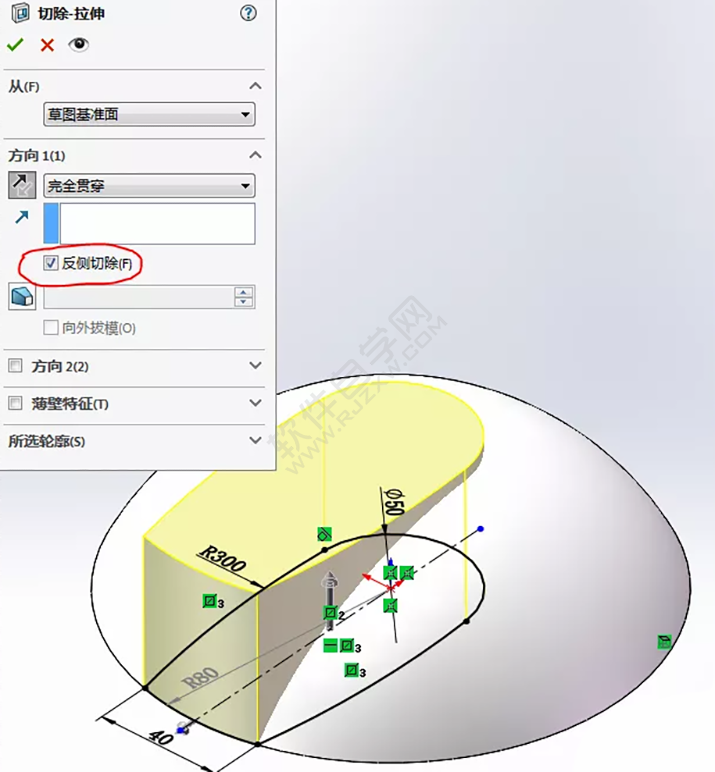

6、【拉伸切除】完全贯穿,反侧切除。

SolidWorks练习题之catics3D15-M03题步骤

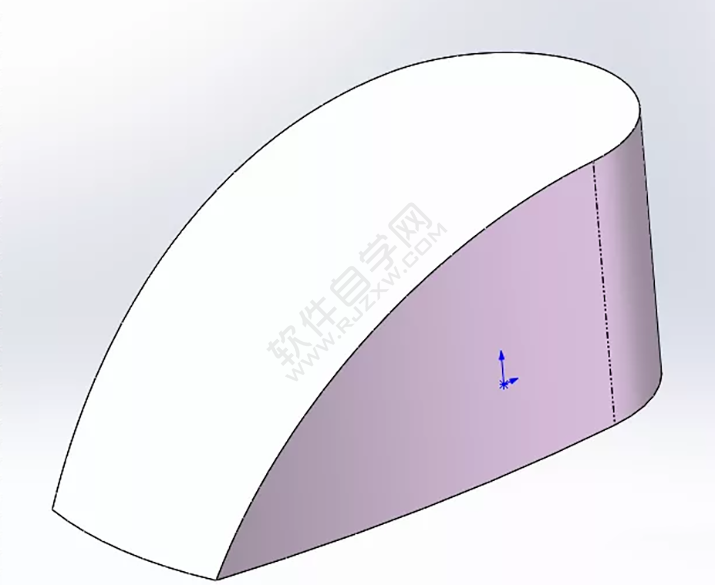

7、切除后的样子。

SolidWorks练习题之catics3D15-M03题步骤

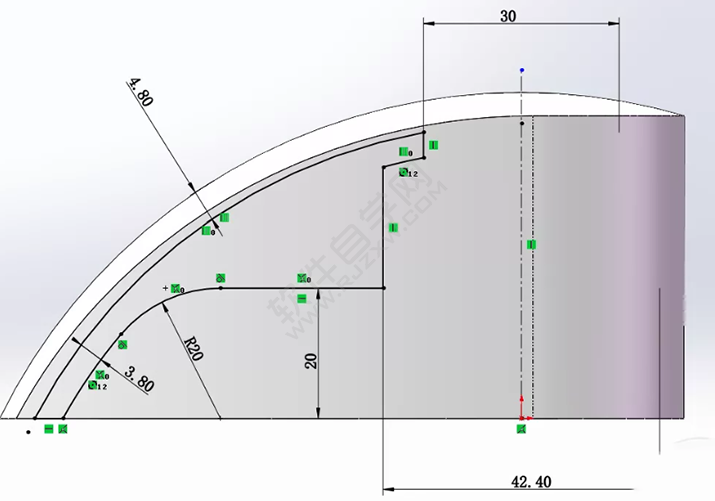

8、在【前视基准面】画草图。

SolidWorks练习题之catics3D15-M03题步骤

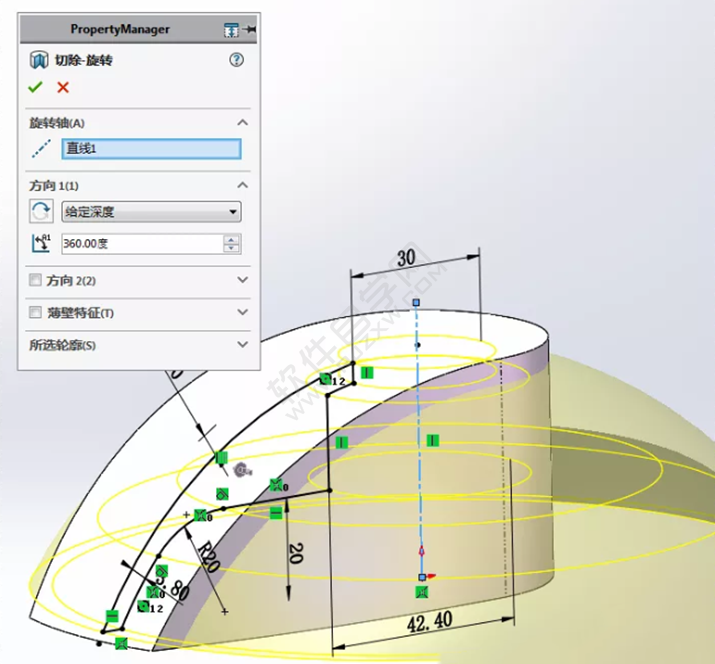

9、【旋转切除】。

SolidWorks练习题之catics3D15-M03题步骤

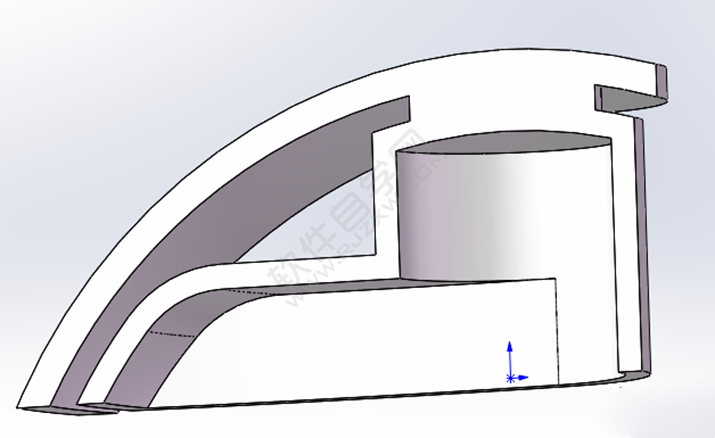

10、切除后。

SolidWorks练习题之catics3D15-M03题步骤

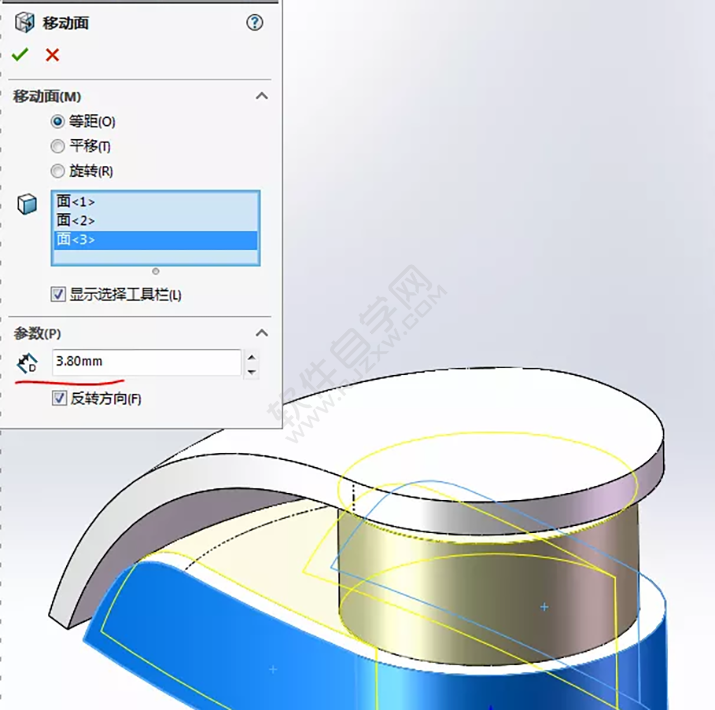

11、【移动面】选中3个蓝色面,等距:3.8,反转方向。

SolidWorks练习题之catics3D15-M03题步骤

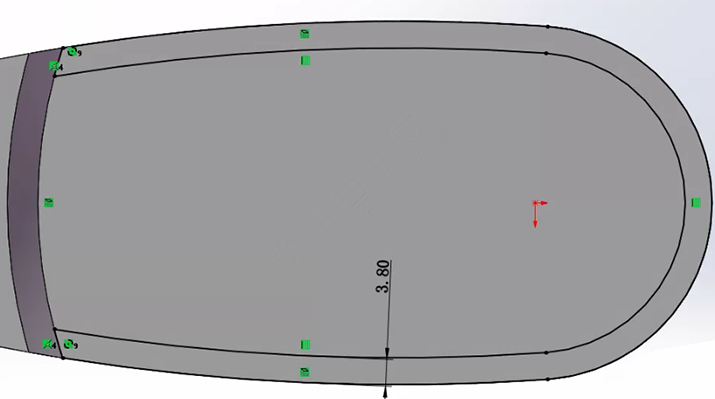

12、也可以这【上视基准面】上草绘,等距、转换实体引用边线。

SolidWorks练习题之catics3D15-M03题步骤

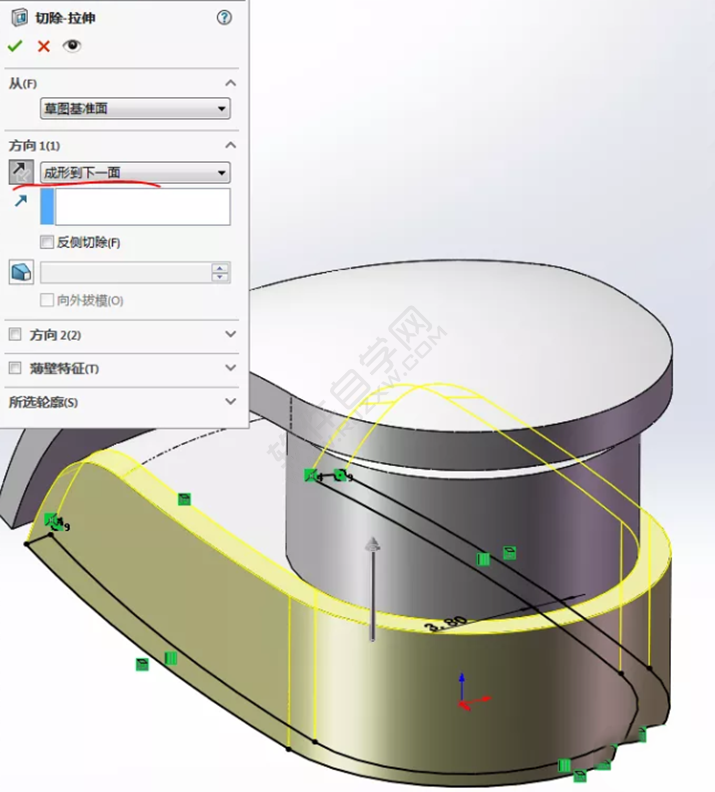

13、然后【拉伸切除】。

SolidWorks练习题之catics3D15-M03题步骤

14、【抽壳】选中底面,厚度:3.8 。

SolidWorks练习题之catics3D15-M03题步骤

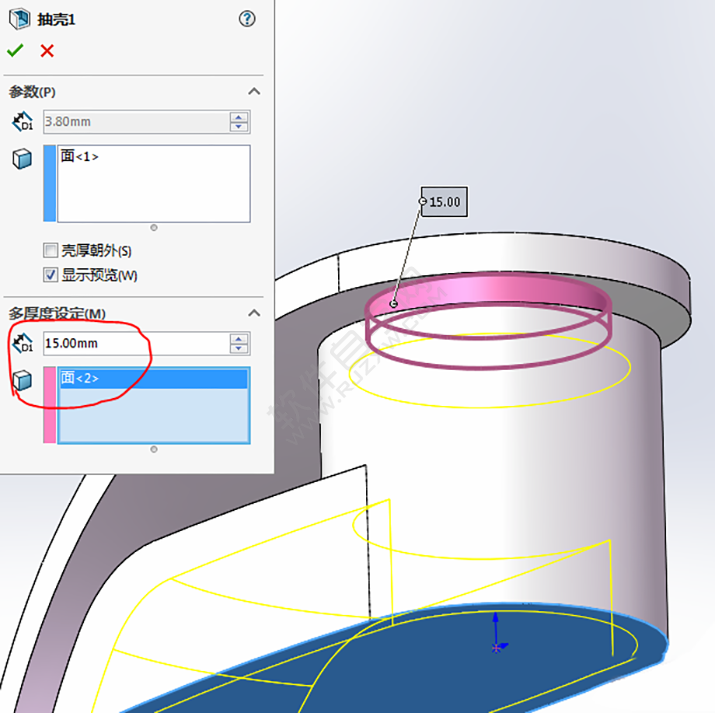

15、多厚度设定:15 ,粉色面。

SolidWorks练习题之catics3D15-M03题步骤

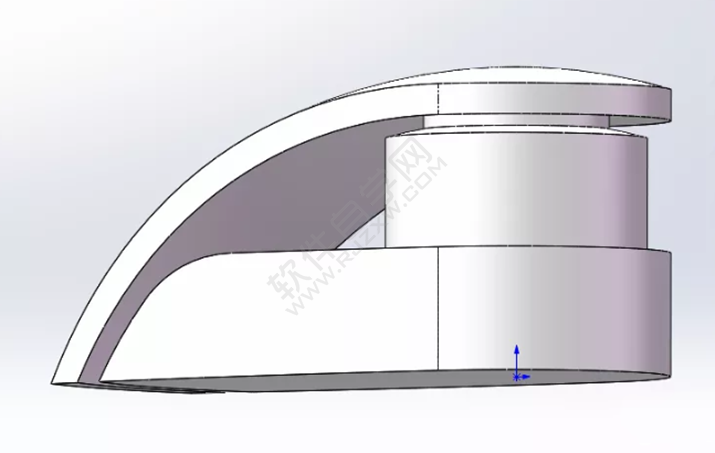

16、抽壳后的图形。

SolidWorks练习题之catics3D15-M03题步骤

17、在【上视基准面】画圆。

SolidWorks练习题之catics3D15-M03题步骤

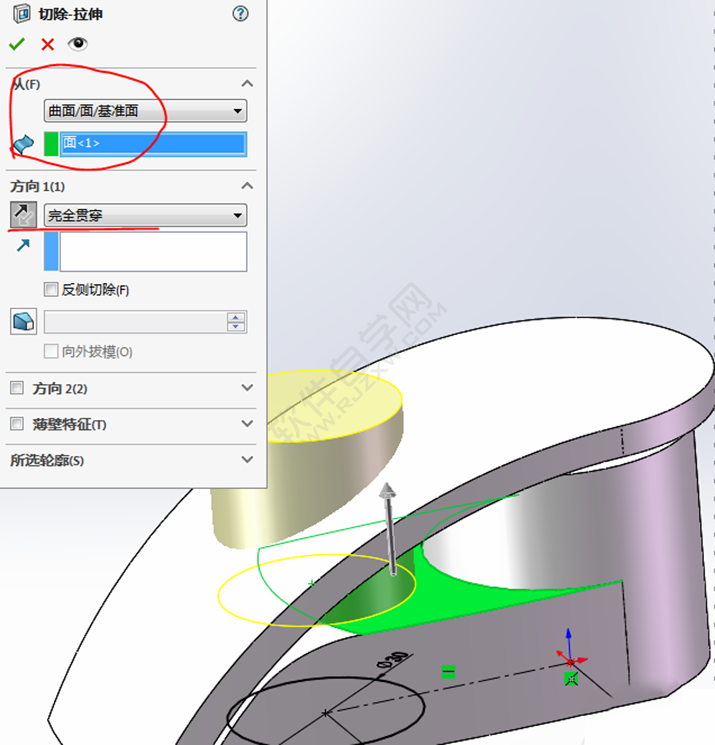

18.【拉伸切除】从:绿色面 ,完全贯穿。

SolidWorks练习题之catics3D15-M03题步骤

19.【圆角】完全圆角。

SolidWorks练习题之catics3D15-M03题步骤

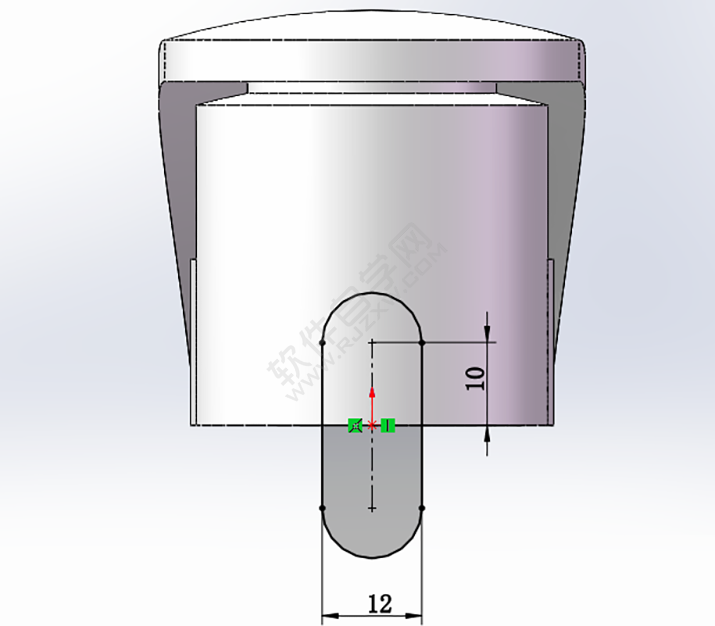

20、在【右视基准面】画直槽口。

SolidWorks练习题之catics3D15-M03题步骤

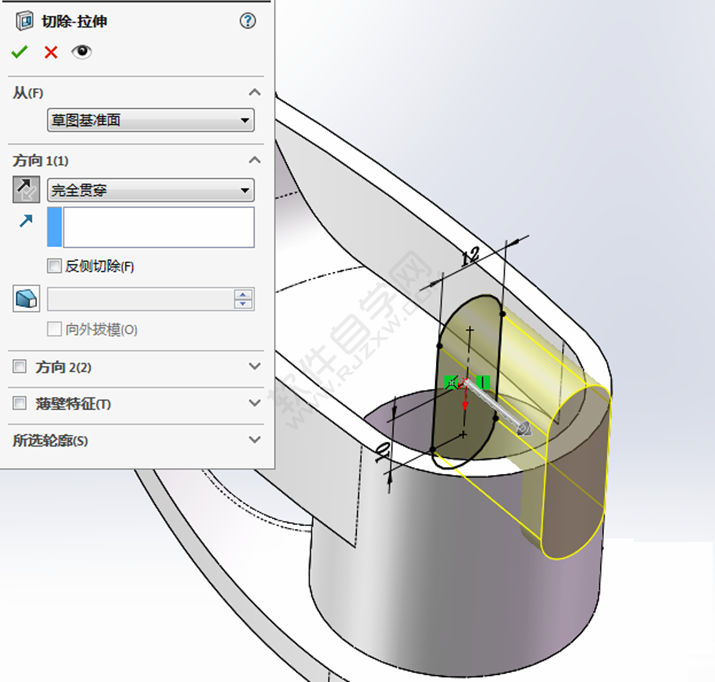

21、【拉伸切除】完全贯穿。

SolidWorks练习题之catics3D15-M03题步骤

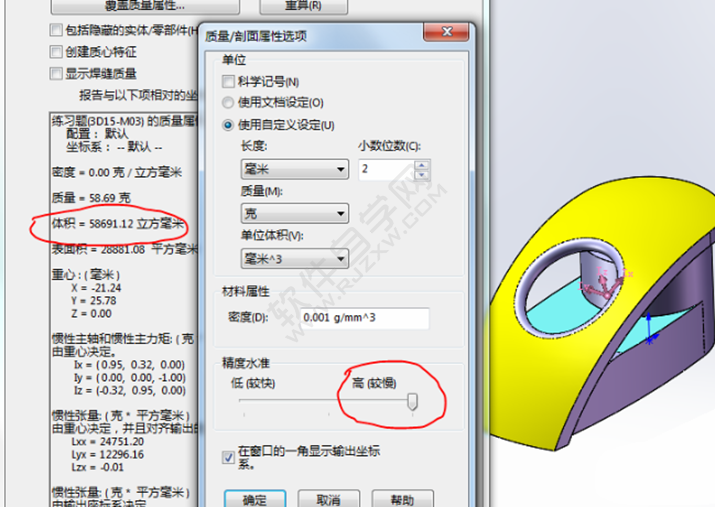

22、完成。体积:58691.12 ,原图:58691.17 。

SolidWorks练习题之catics3D15-M03题步骤
