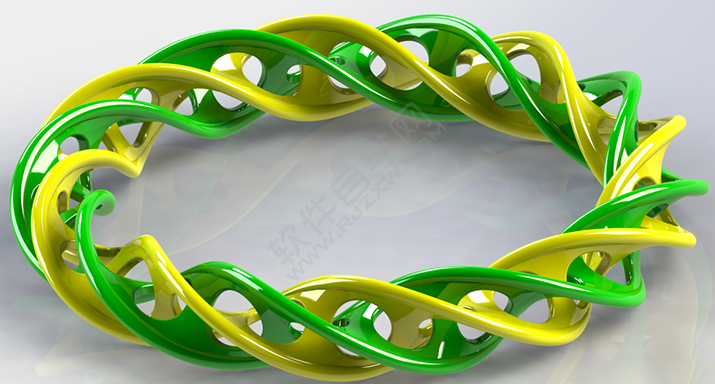

1、SolidWorks环扣手镯建模效果图:

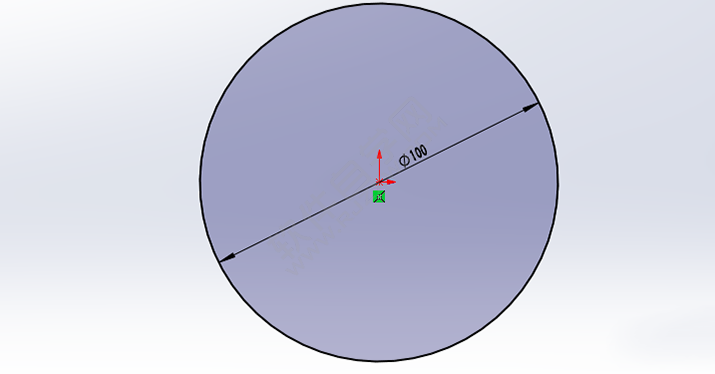

2、打开SolidWorks软件,新建零件,在上视基准面新建草图。

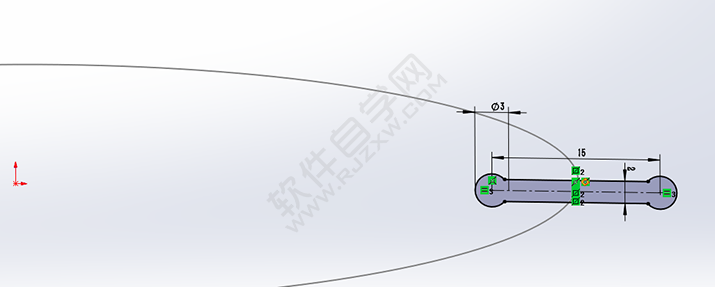

3、在前视基准面进行草图绘制,注意构造线的中点和上一步的圆添加穿透的几何关系。

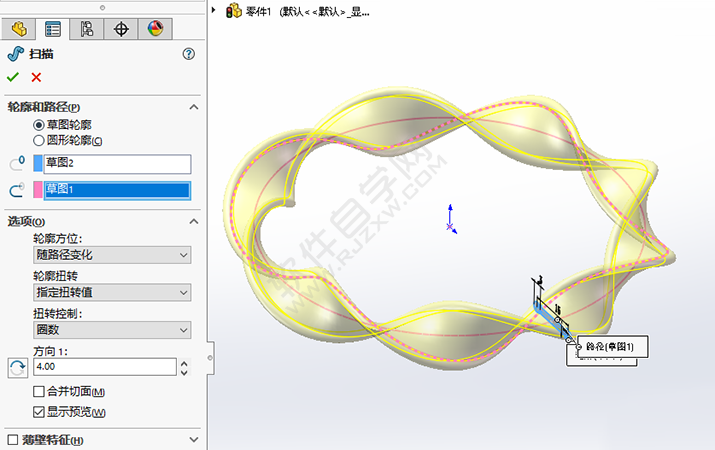

4、特征-扫描。

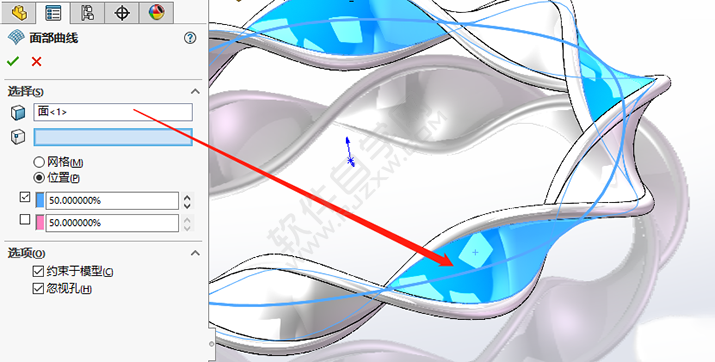

5、工具-草图工具-面部曲线。

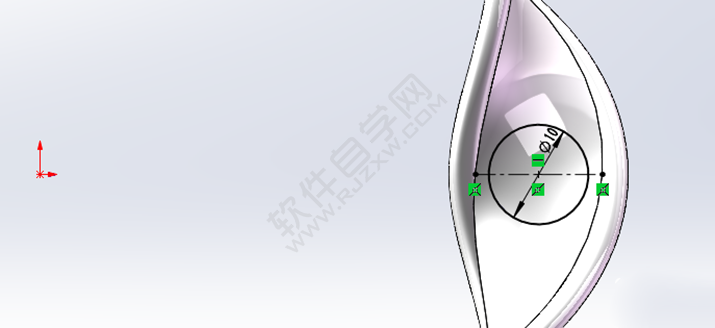

6、上视基准面-草图绘制。

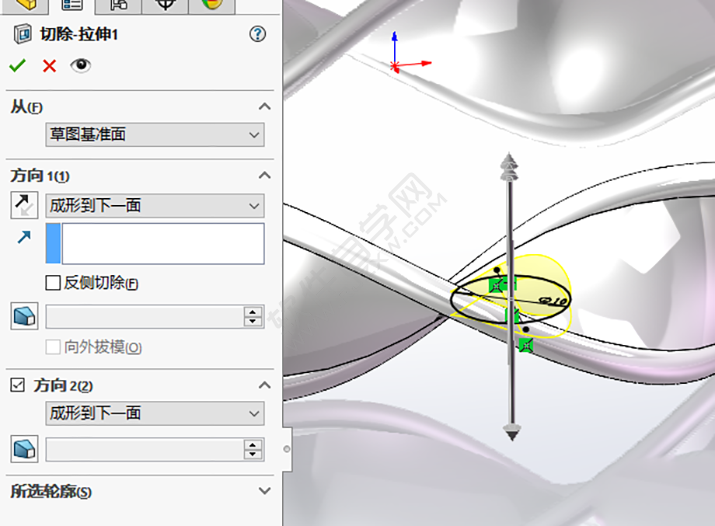

7、特征-拉伸切除。

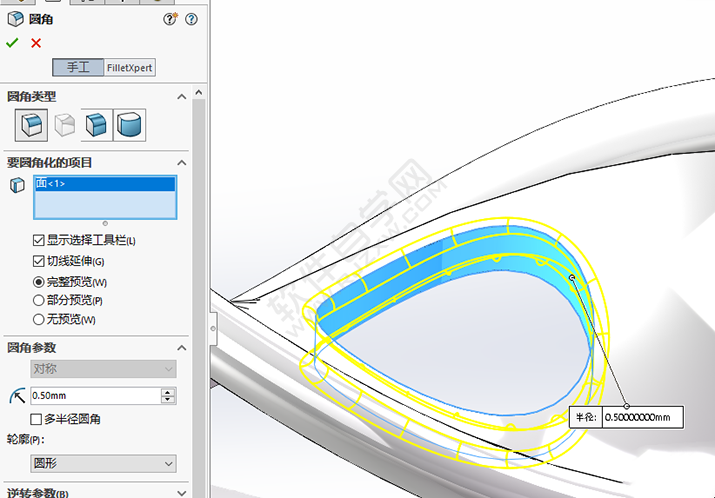

8、特征-圆角-0.5。

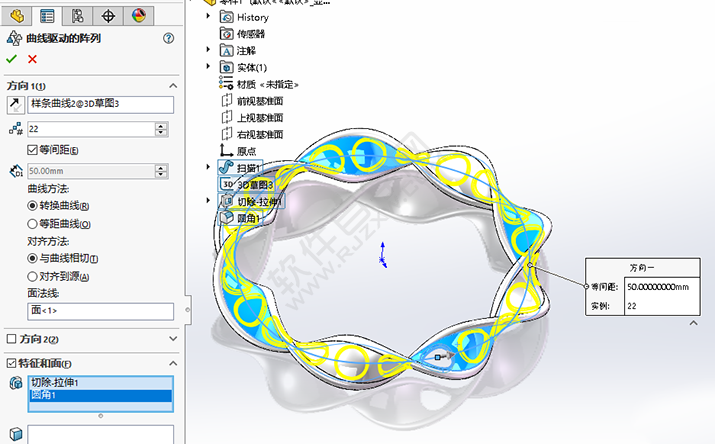

9、特征-阵列-曲线驱动的阵列。

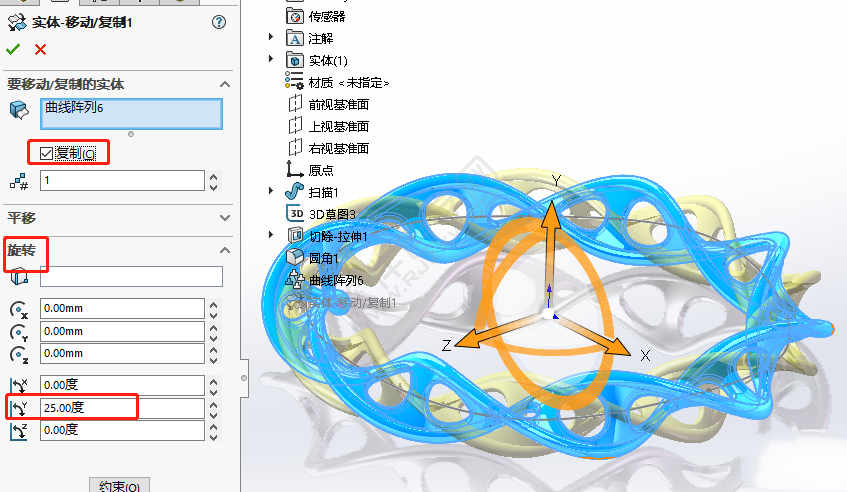

10、插入-特征-移动复制,旋转Y轴25度,参数如下:
11、完成。photoview360出效果图。
以上就是SolidWorks环扣手镯零件的做题步骤,希望大家喜欢,请继续关注优爱好网。
