1、SolidWorks艺术立方体建模效果图:

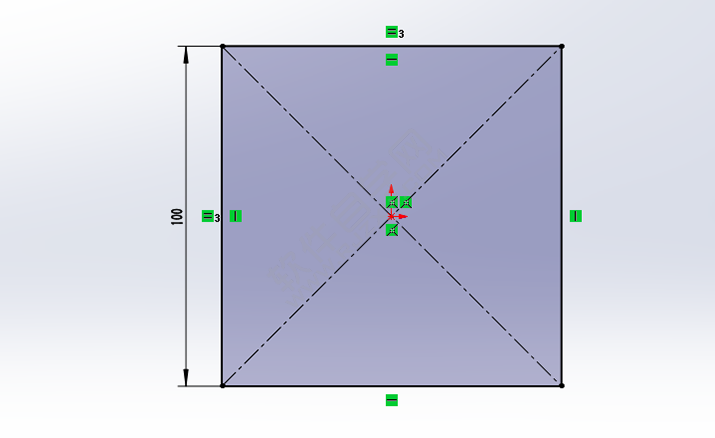

2、打开SolidWorks软件,新建零件,然后在上视基准面进行草图绘制。

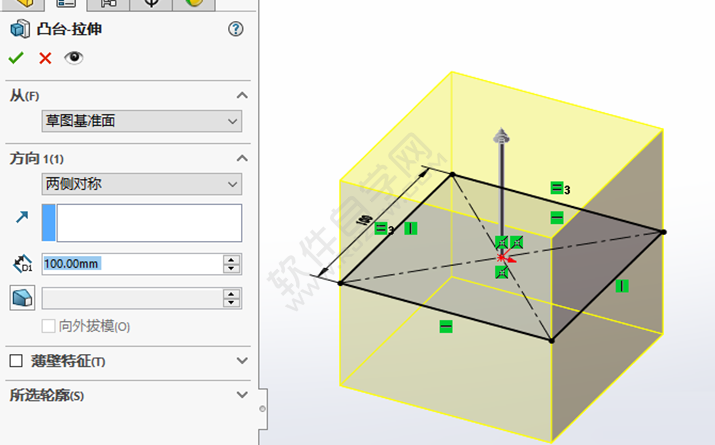

3、特征-拉伸-两侧对称,深度100。

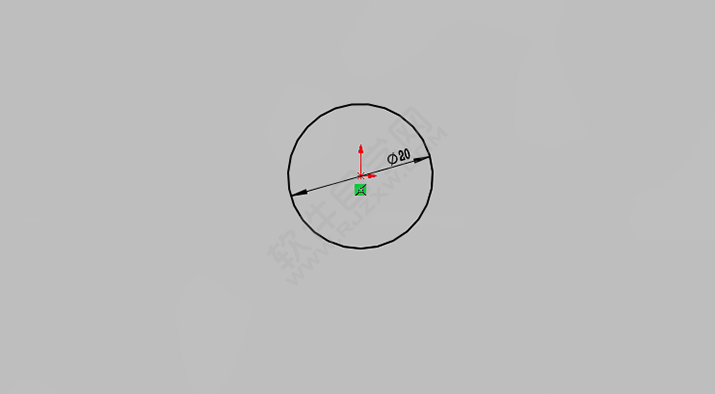

4、前视基准面绘制草图-直径20。

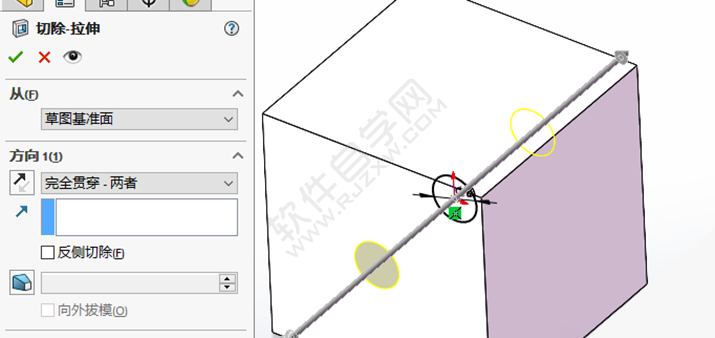

5、特征-拉伸切除。
6、在模型的前面,进行草图绘制。
7、如下图所示:直径90。

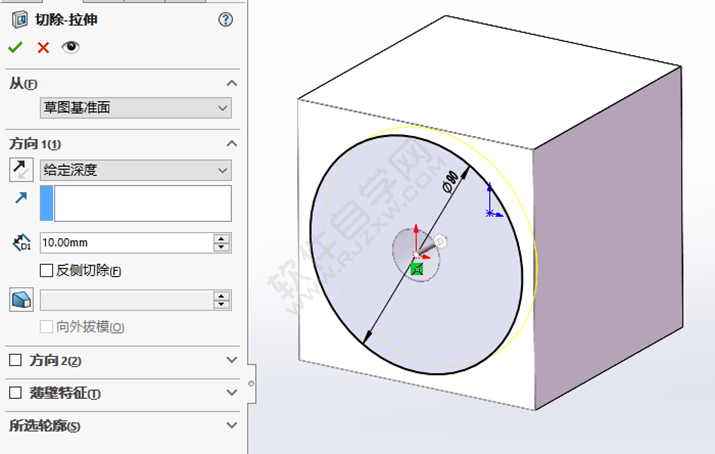

8、特征-拉伸切除-10。

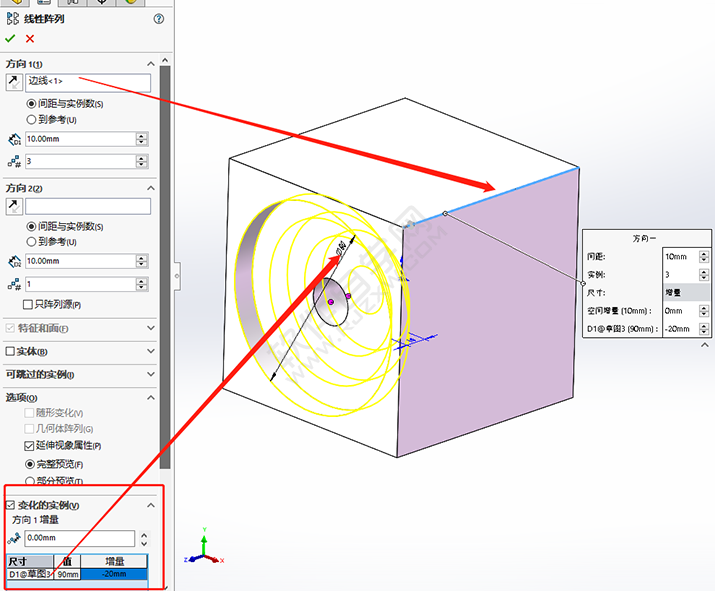

9、特征-线性阵列,选择一条边线,间距10,个数3,选中最下面的“变化的实例”,然后点击尺寸90,增量修改为-20。

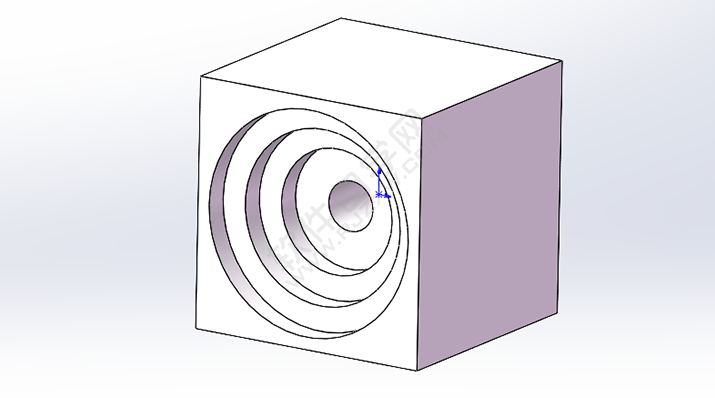

10、确定之后的效果图。

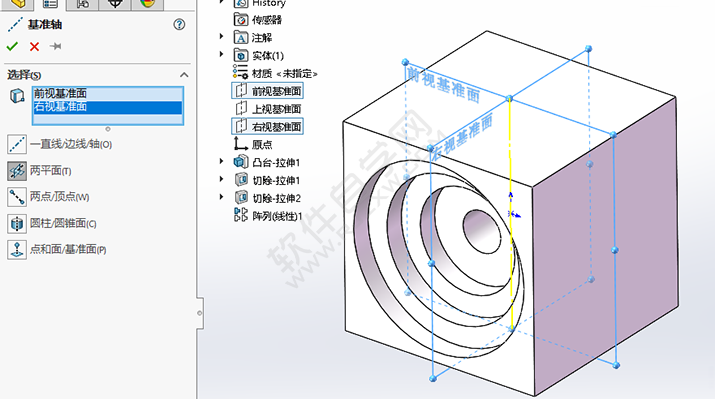

11、特征-参考几何体-新建基准轴。

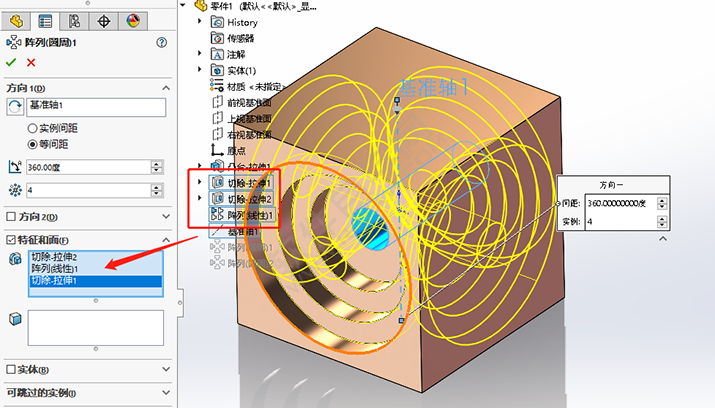

12、特征-圆周阵列,数量4。
13、特征-圆周阵列-参数如下。

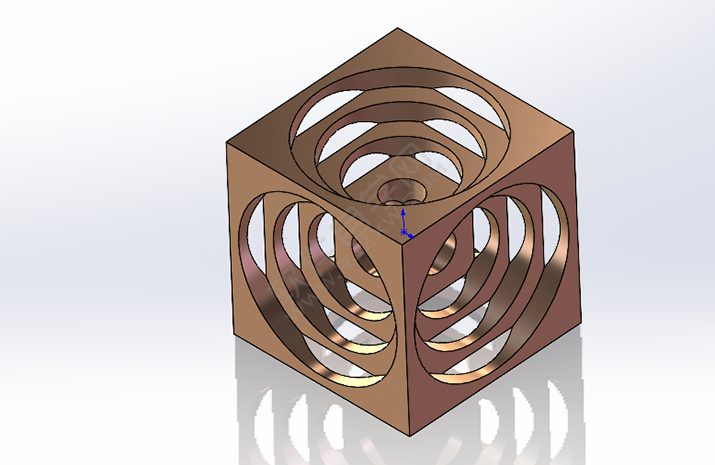

14、完成。效果图如下。
以上就是SolidWorks艺术立方体零件的做题步骤,希望大家喜欢,请继续关注优爱好网。
