solidworks怎么画圆管

【字号: 日期:2024-01-26 08:09:03浏览:82作者:馨心
下面给大家介绍的是solidworks怎么画圆管的方法,具体操作步骤如下:

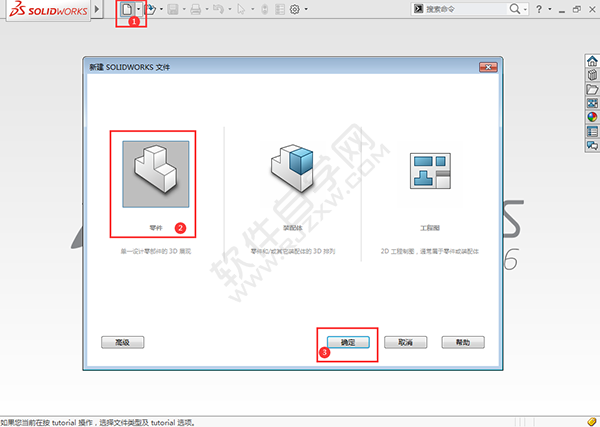

1、打开SW软件,点击新建,点击零件,点击确定。

solidworks怎么画圆管

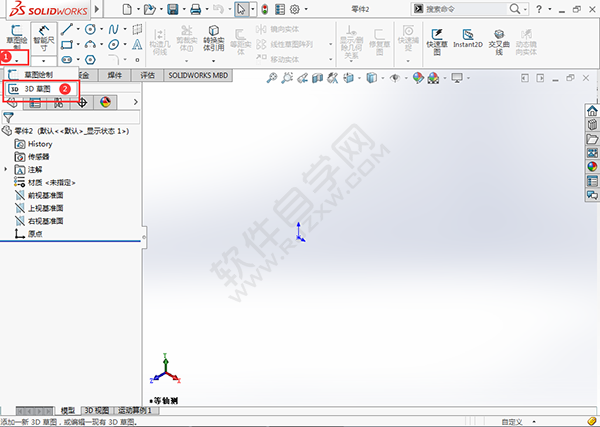

2、点击3D草图。点击确定。

solidworks怎么画圆管

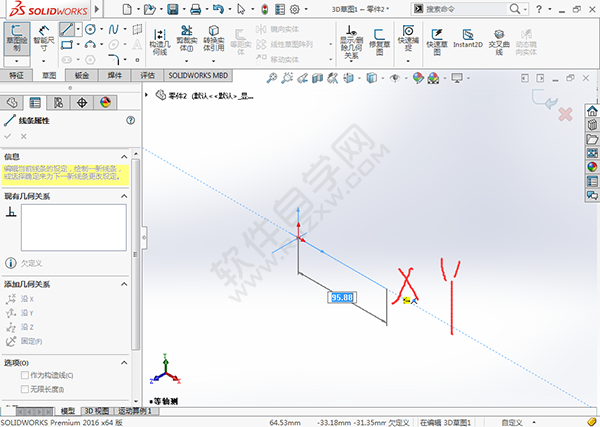

3、向XY的方向,绘制100mm。

solidworks怎么画圆管

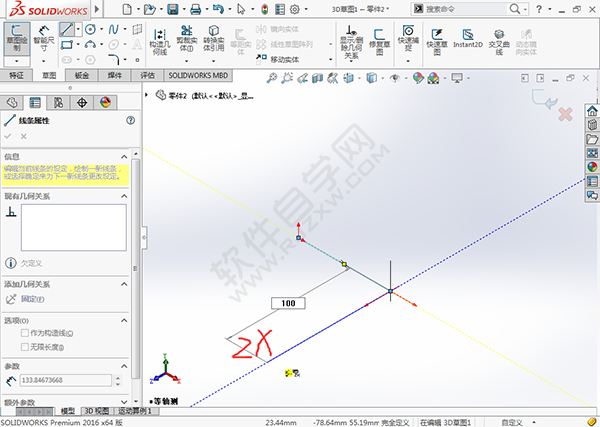

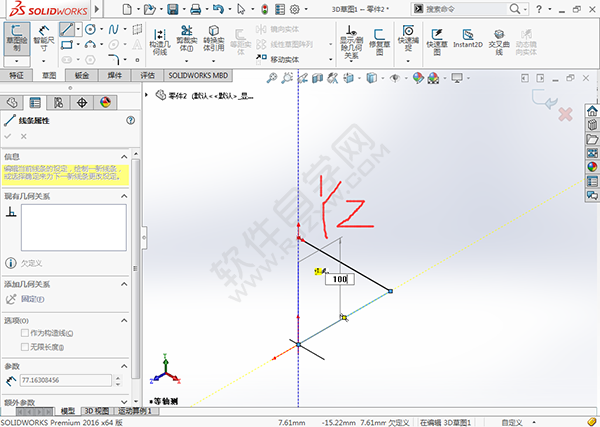

4、按TAD键,向ZX的方向绘制100mm。

solidworks怎么画圆管

5、然后再向YZ方法,画100mm。

solidworks怎么画圆管

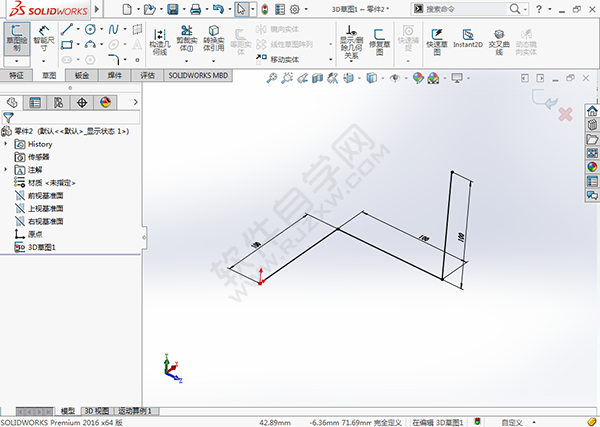

6、退出草图。效果如下:

solidworks怎么画圆管

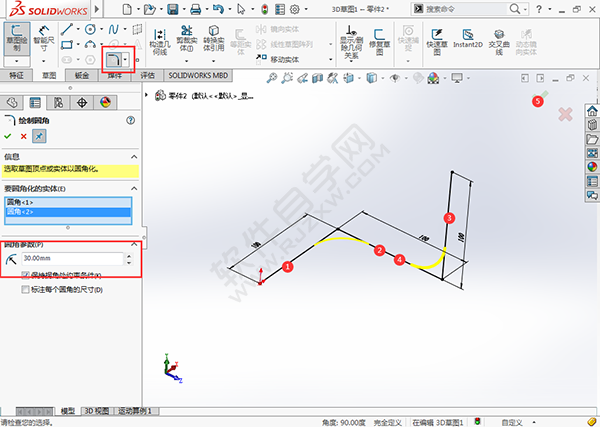

7、然后再进行倒圆角处理。

solidworks怎么画圆管

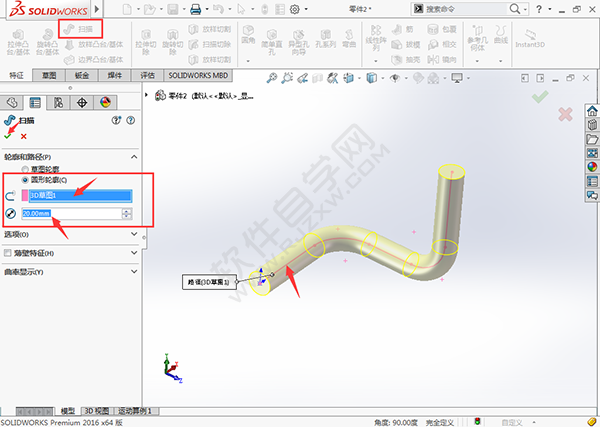

8、然后再设置扫描参数,效果如下:

solidworks怎么画圆管

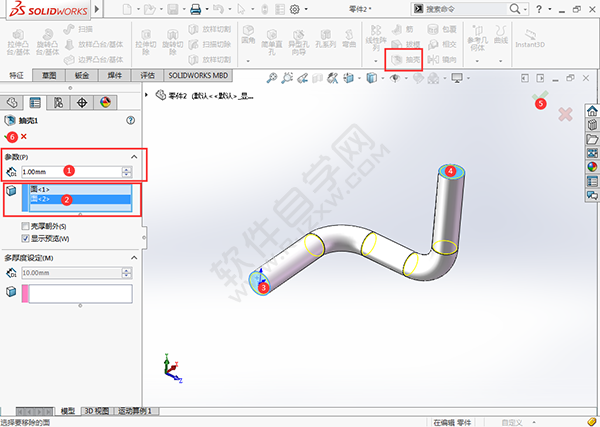

9、然后点击抽壳,设置参数。

solidworks怎么画圆管

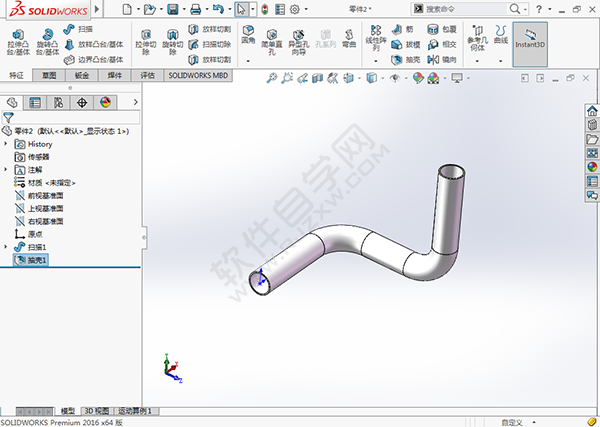

10、这样就完成了管道处理。

solidworks怎么画圆管

以上就是solidworks怎么画圆管,希望大家喜欢,请继续关注优爱好网。
