solidworks新手入门超简单练习图纸

下面给大家介绍的是solidworks新手入门超简单练习图纸的方法，具体操作步骤如下：

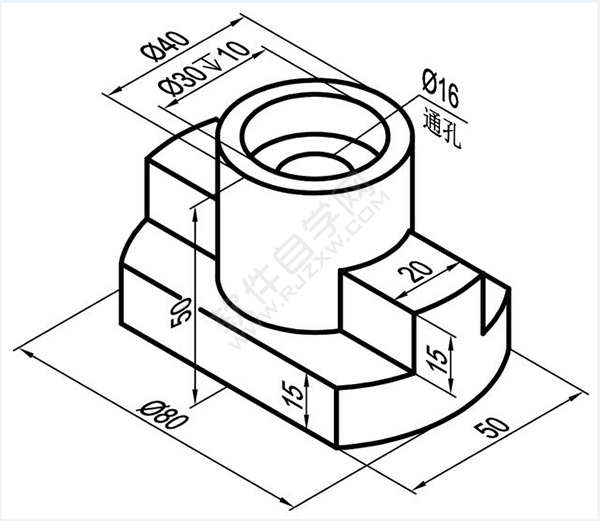

练习题图纸尺寸如下：

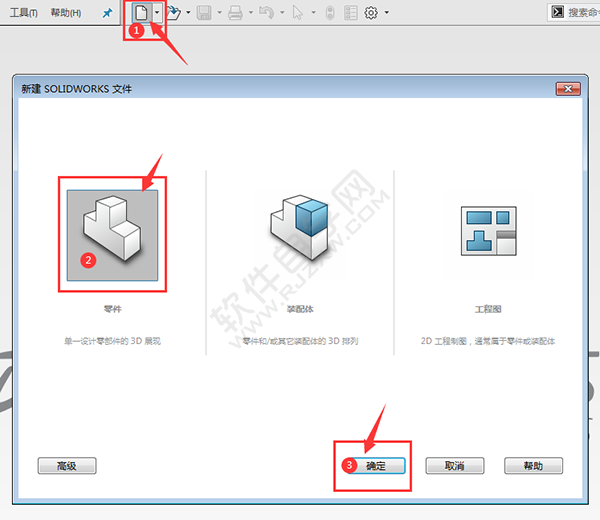

第1步、打开SOLIDWORKS软件，点击新建图标，再点击零件，点击确定。

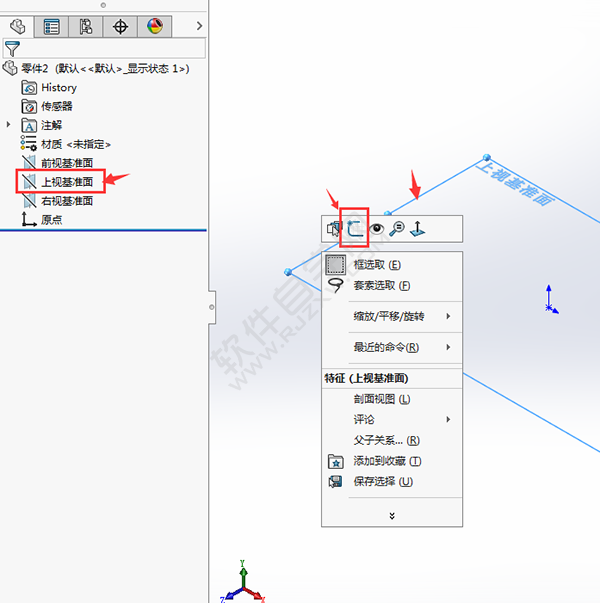

第2步、点击上视基准面，右击选草图绘制。

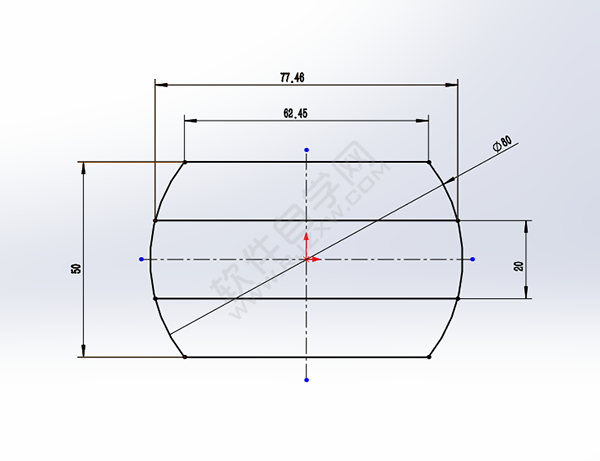

第3步、在上视基准面中，绘制下面的草图出来，尺寸如图：

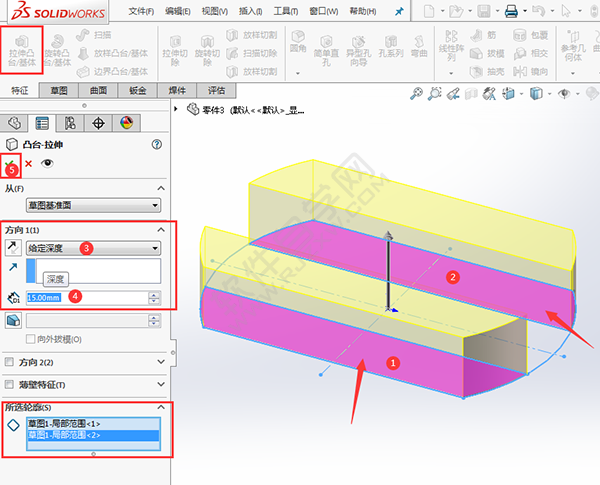

第4步、退出草图，点击拉伸凸台，选择左右两个草图范围，设置给定深度为15mm，点击确定。

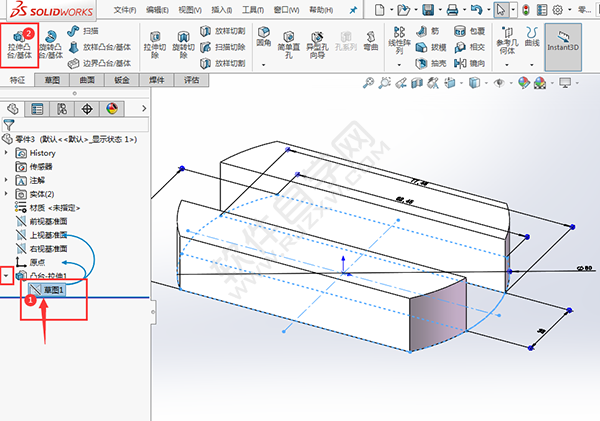

第5步、点击凸台拉伸1里面的草图1。再点击拉伸凸台。

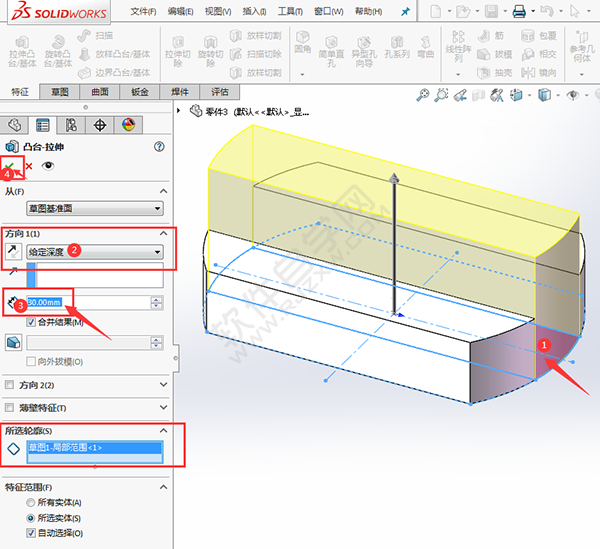

第6步、然后选择中间草图范围，设置给定深度为30mm。点击确定。

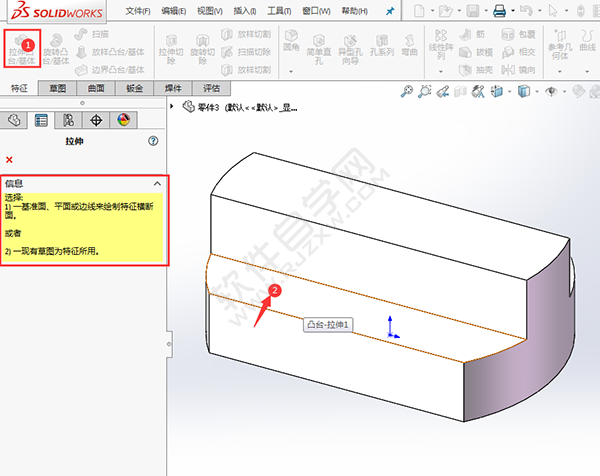

第7步、点击拉伸凸台，选择实体面。效果如下：

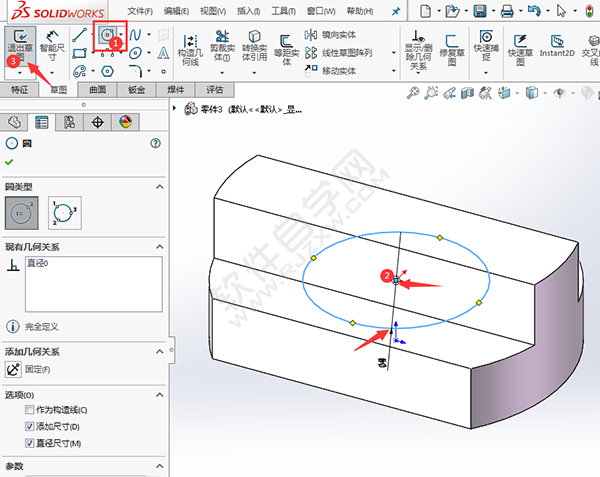

第8步、使用圆工具，绘制一个直径40mm的圆，点击退出草图。

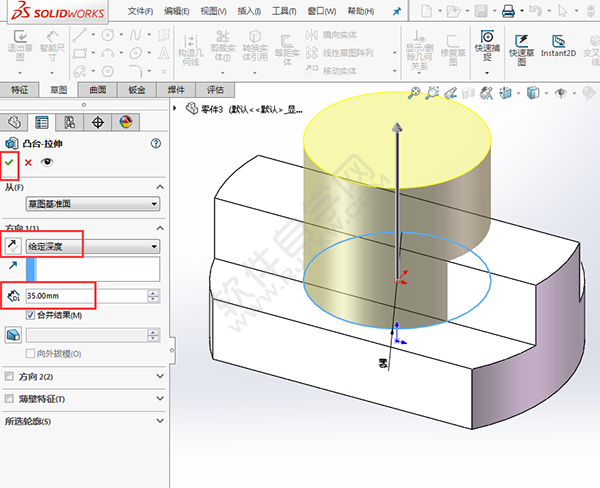

第9步、设置凸台拉伸的参数，给定深度设置为35mm，点击确定。

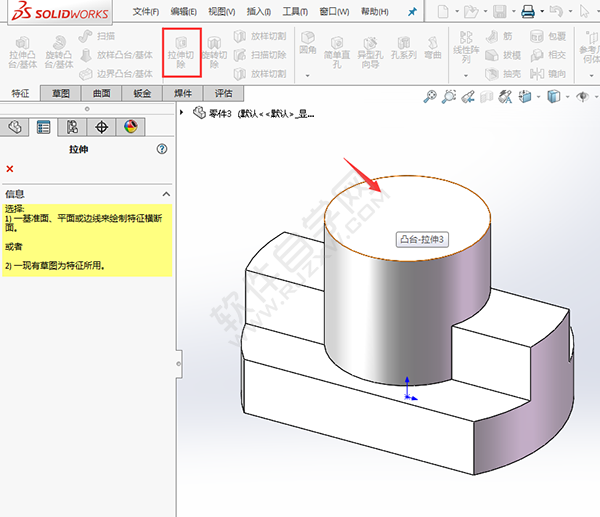

第10步、点击拉伸切除工具，选择圆的上面。效果如下：

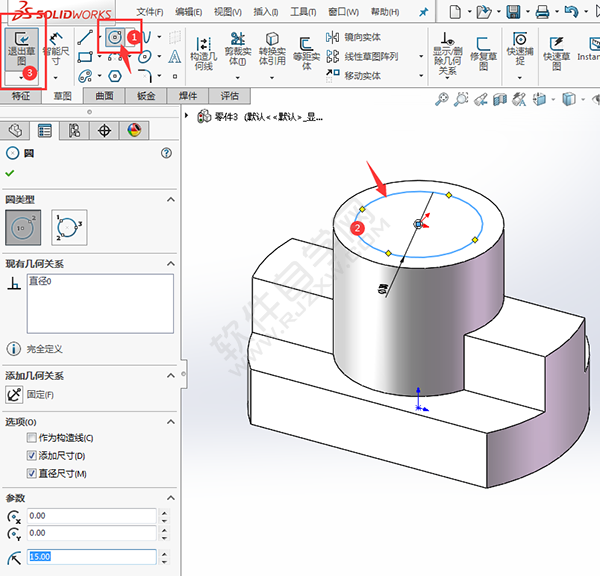

第11步、使用圆工具，绘制一个直径为30mm的圆，点击退出草图。

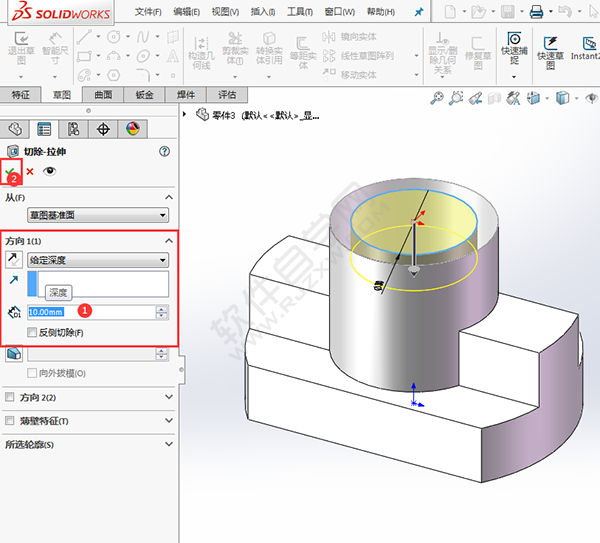

第12步、设置切除拉伸给定的深度为10mm。点击确定。

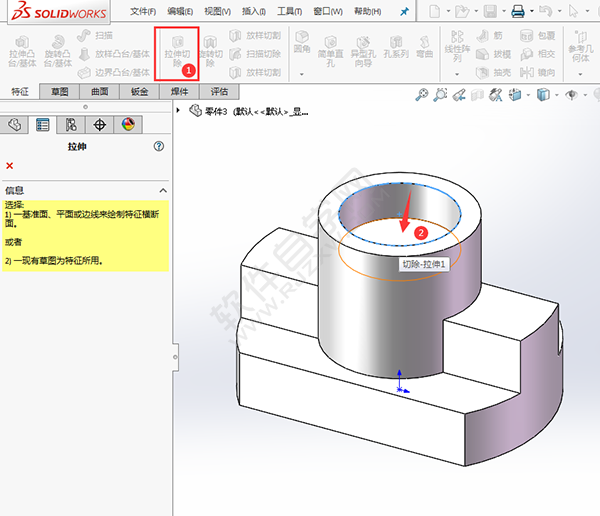

第13步、同样的方法，再点击拉伸切除，选择圆的实体面。

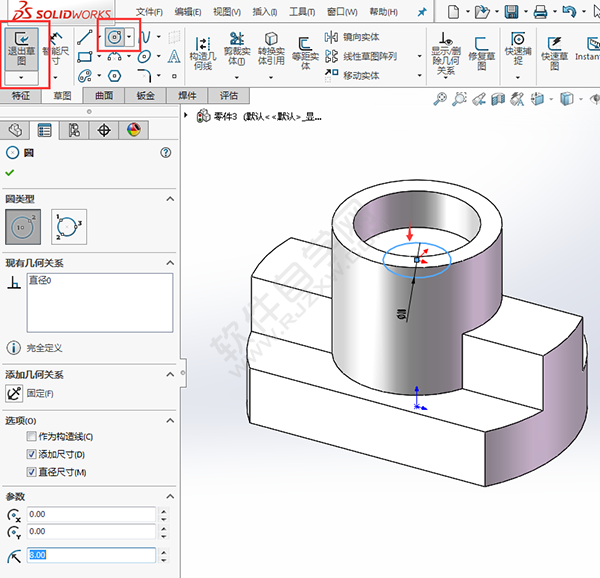

第14步、然后绘制一个直径为16mm的小圆。点击退出草图。

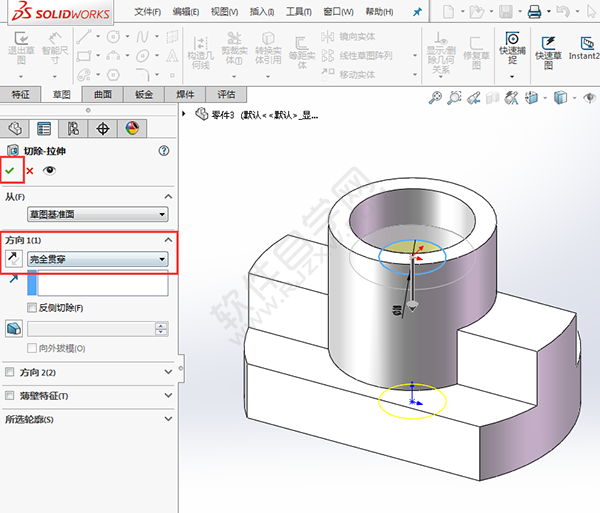

第15步、设置切除拉伸，方向设置完全贯穿。点击确定。

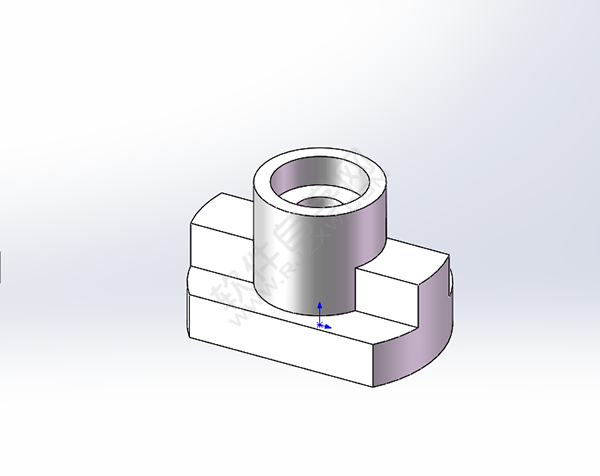

第15步、这样就完成零件的绘制。
