1、新手们我们一起来看看下面图吧,还有相关的尺寸哦!
第1步、打开solidworks软件,点击新建图标,点击零件图标,点击确定。

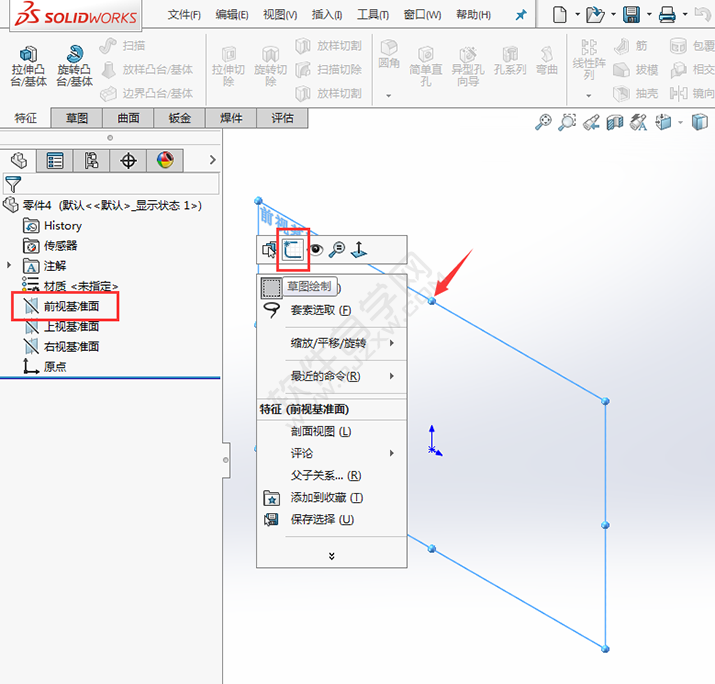

第2步、点击前视基准面,右击草图绘制。效果如下:
第3步、然后在前视基准面上绘制下面对称的草图出来。效果如下:
第4步、然后点击特征--凸台拉伸设置,方向设置两侧对称为68mm,点击确定。

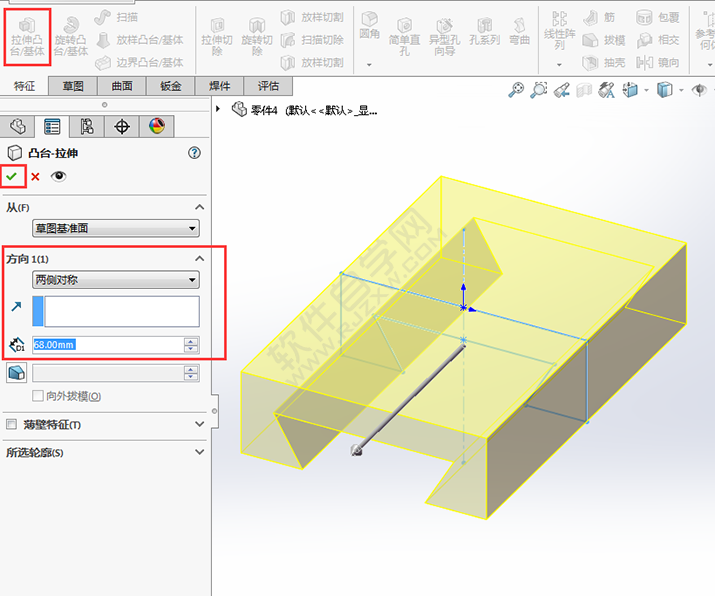

第5步、点击拉伸凸台基体,右击实体表面,效果如下:

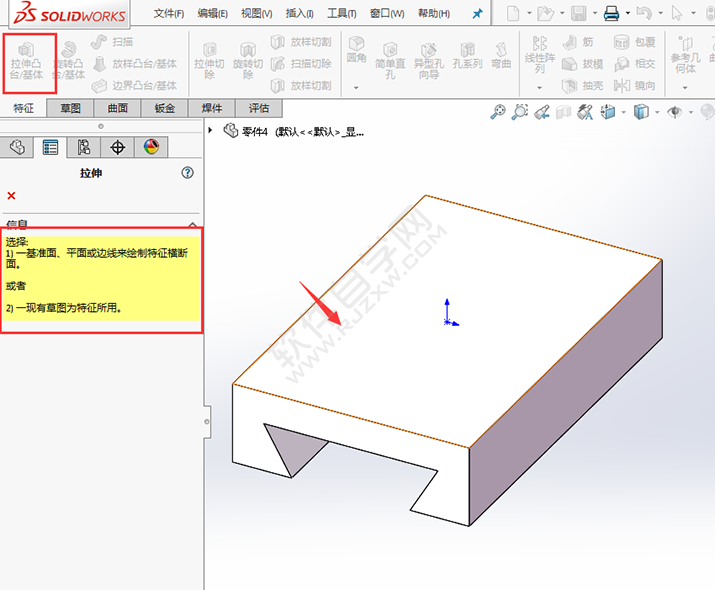

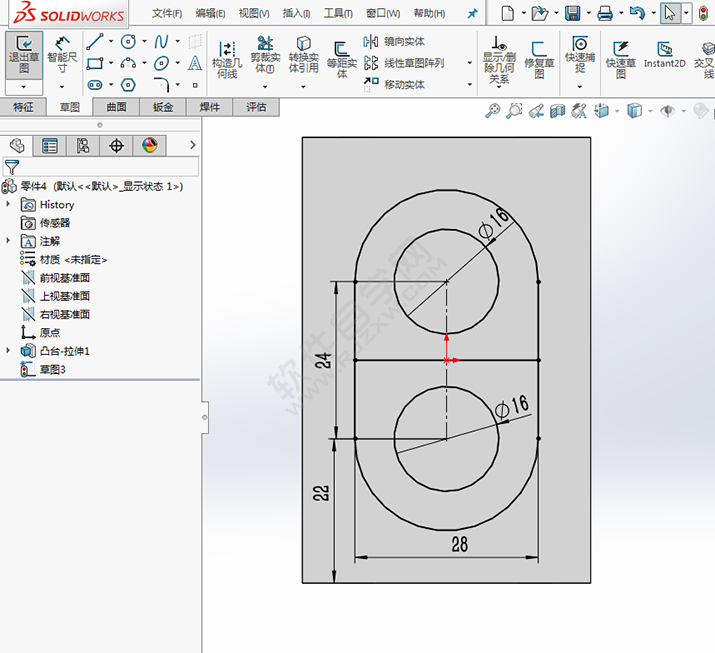

第6步、在实体表面上绘制下面的草图,点击退出草图。效果如下:
第7步、然后设置凸台拉伸设置,方向给定深度为23mm,所选轮廓为局部范围哦!点击确定。

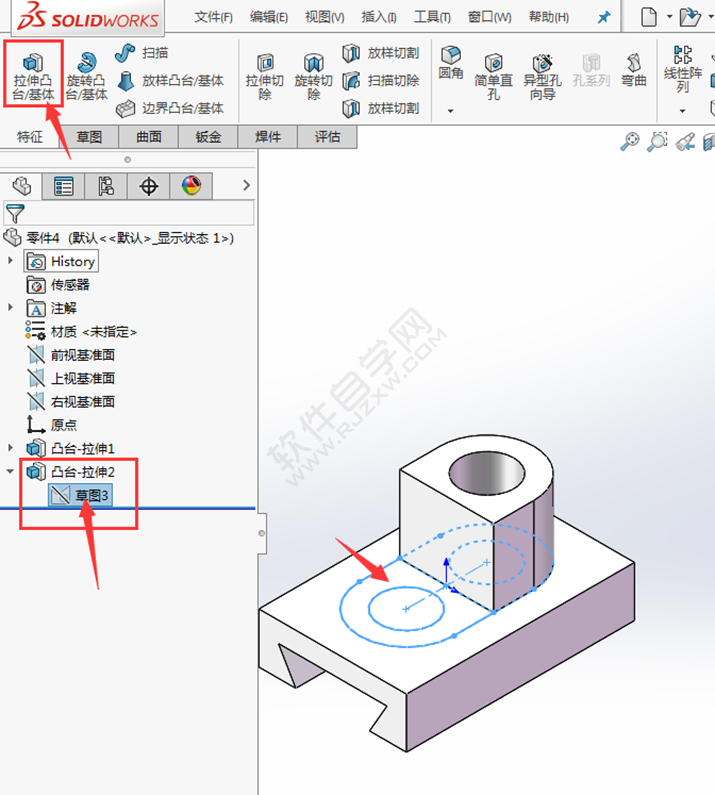

第八步、然后点击凸台-位伸2里面的草图,点击拉伸凸台基体。
第九步、选择局部范围的部分,设置给定深度为15mm,点击确定。

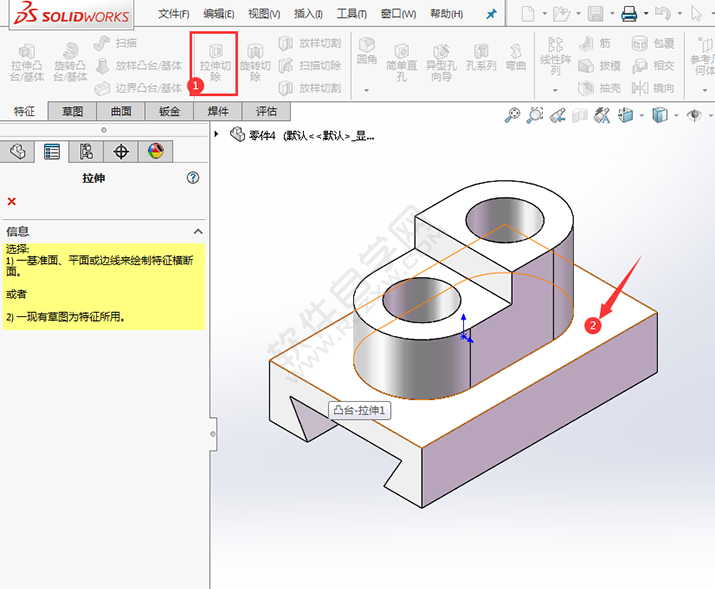

第十步、点击拉伸切除,选择实体面。

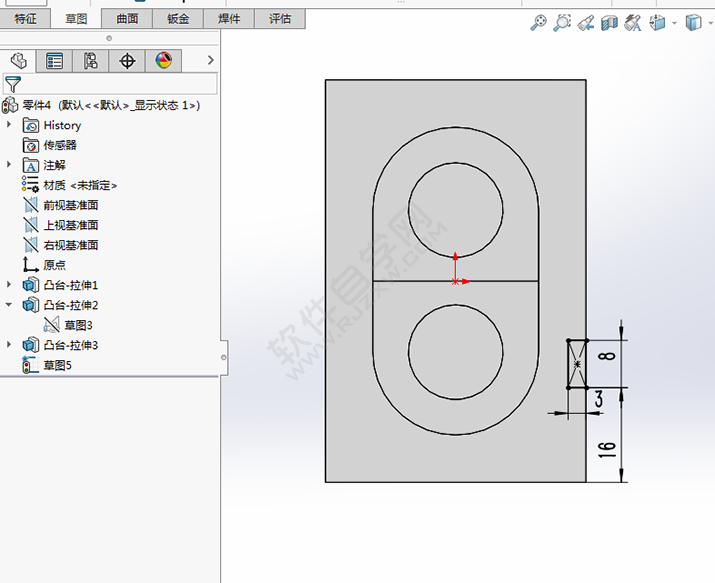

第十一步、然后绘制下载的草图出来,并标好尺寸。

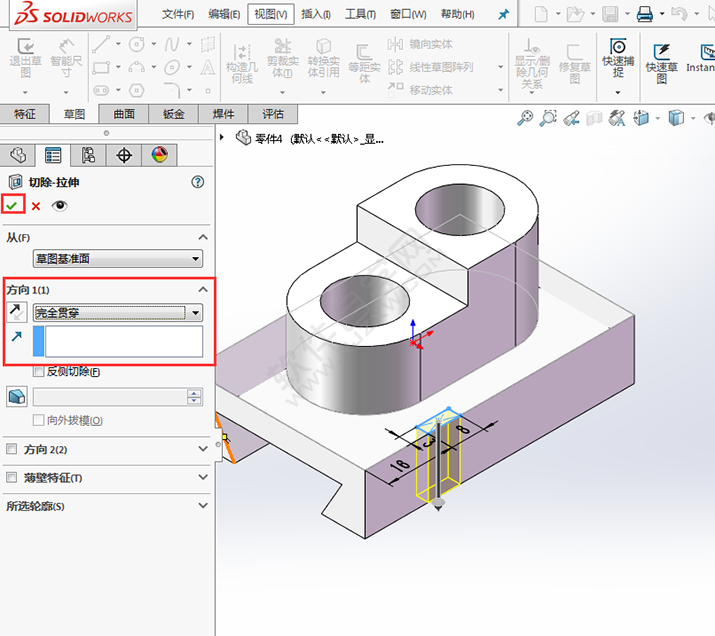

第十二步,退出草图,设置切除拉伸,方向设置完全贯穿。
这样零件就创建好了。喜欢就关注我哦!
