solidworks连杆怎么画

下面给大家介绍的是solidworks连杆怎么画的方法，喜欢的朋友可以一起关注优爱好网哦！

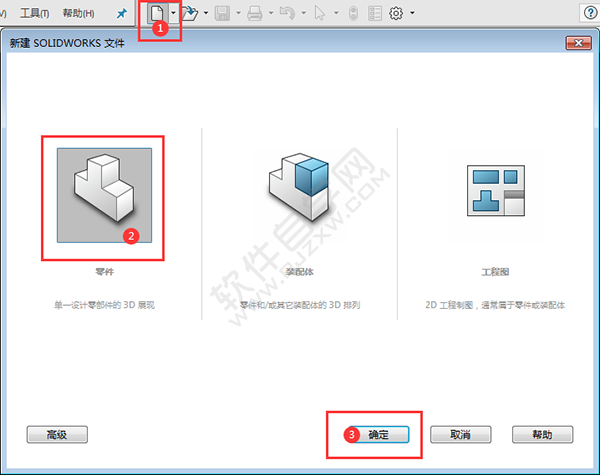

1、打开solidworks软件，点击新建图标，选择零件，点击确定。

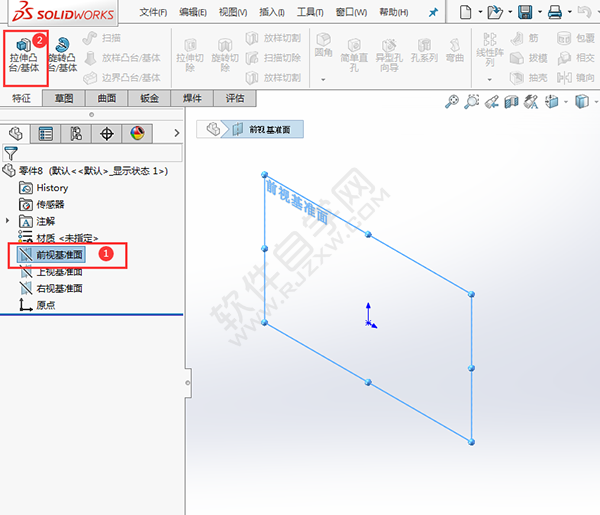

2、选择前视基准面，选择拉伸凸台。

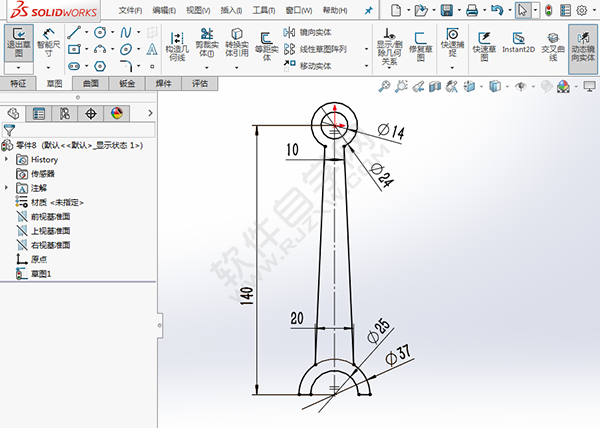

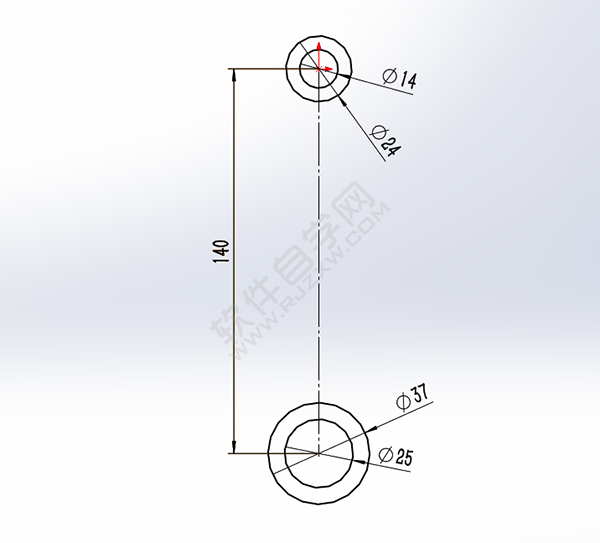

3、绘制四个小圆为直径为：14mm、24mm、37mm、25mm，标好尺寸，之间相隔140mm。

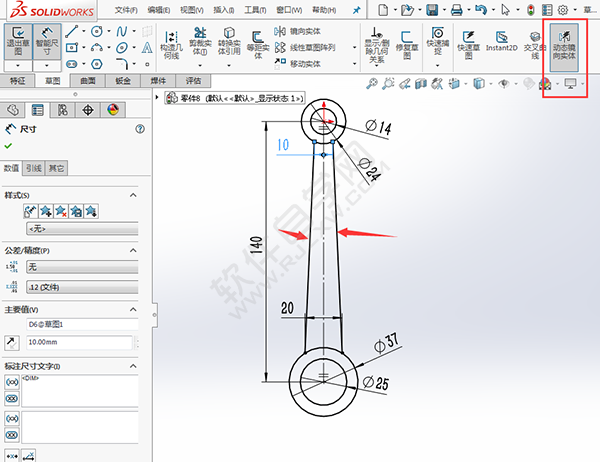

4、动态镜向实体选中心线，绘制下面两条斜线，并标好尺寸。

5、然后下面捕捉象限点绘制直线，然后再进行修剪。

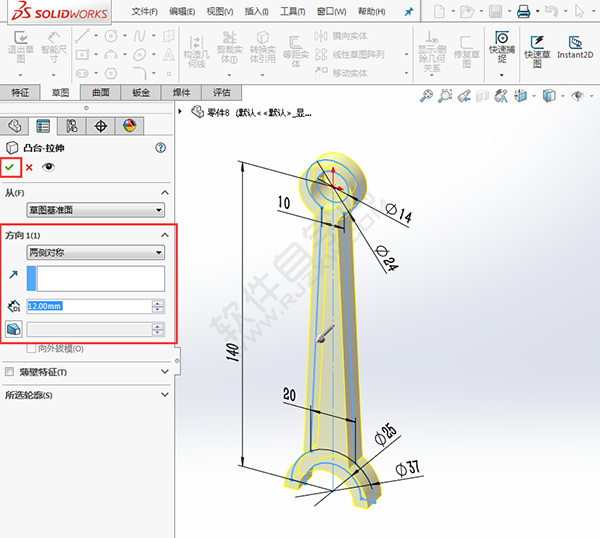

6、退出草图，设置两侧对称。参数为12mm。

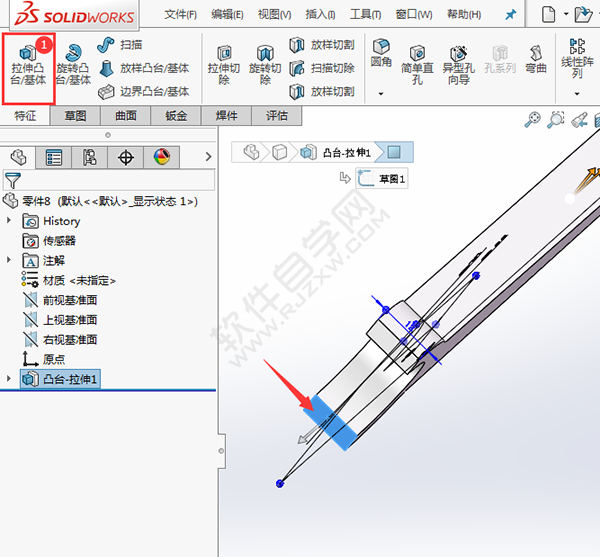

7、选择实体底部面，点击拉伸凸台。

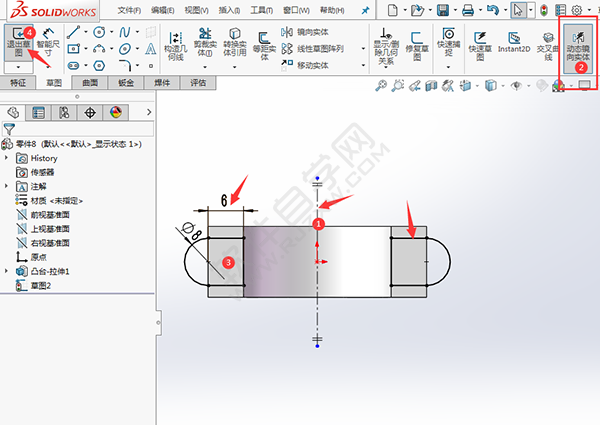

8、先绘制一条中心线，使用动记镜向实体功能。绘制下面的草图出来。

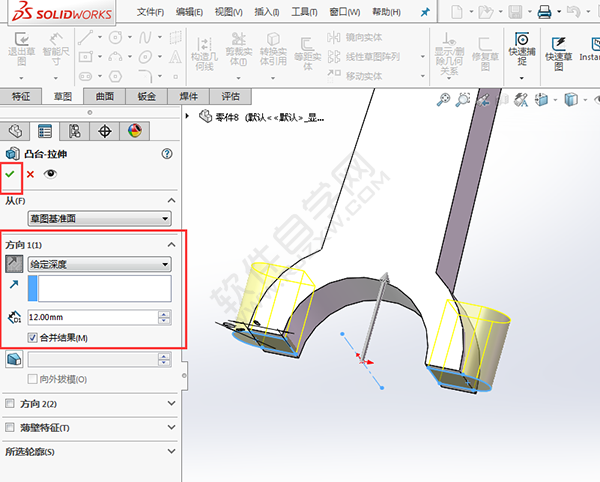

9、退出草图，向上拉伸12mm。点击确定。

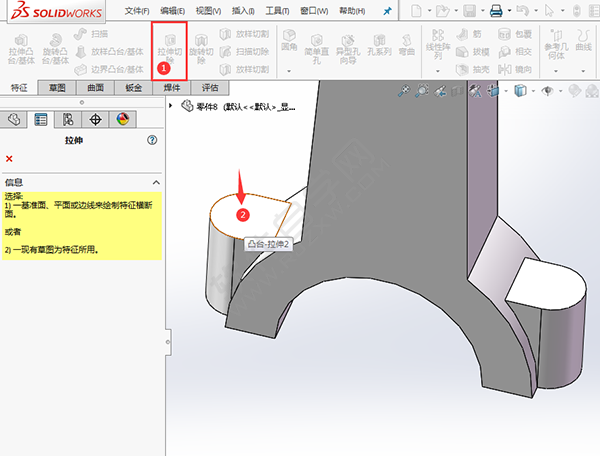

10、然后点击切除拉伸，选择实体表面，效果如下：

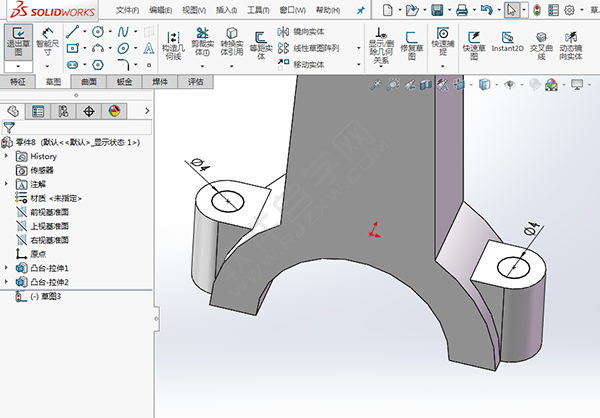

11、分别两边都绘制直径为4mm的圆。点击确定。

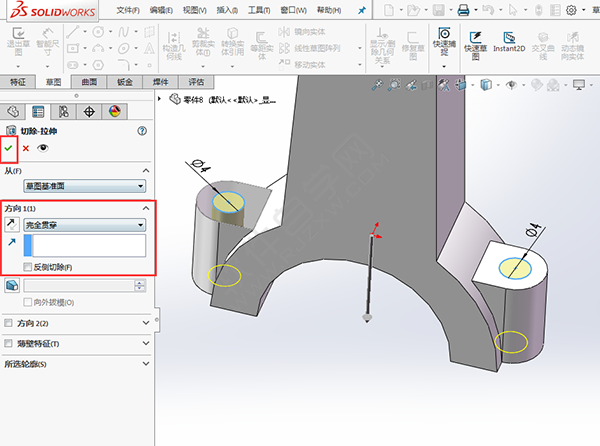

12、切除拉伸设置：完成贯穿。点击确定。

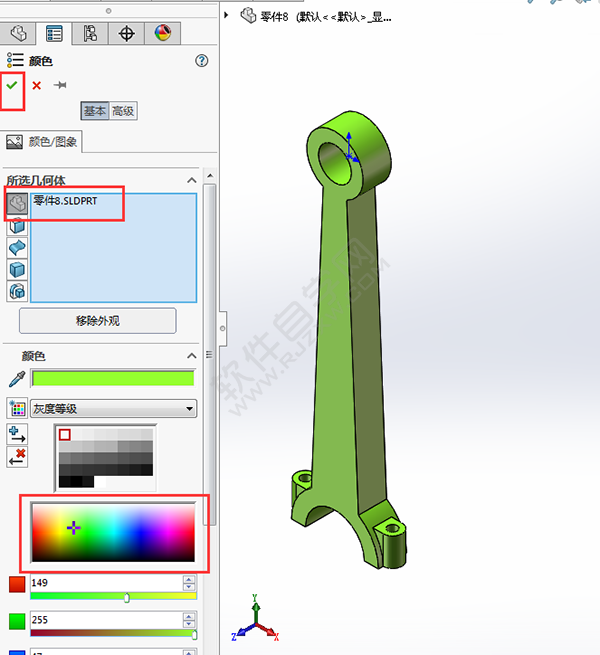

13、点击外形颜色，设置绿色。点击确定。

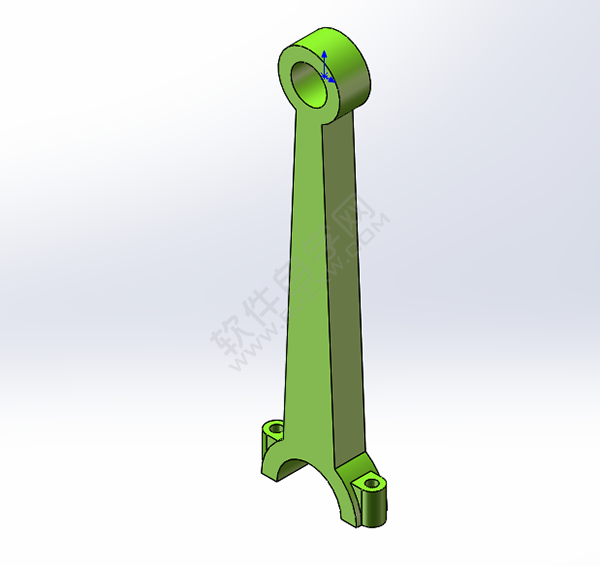

14、这样连杆零件就创建好了。
