三角支架零件效果图:

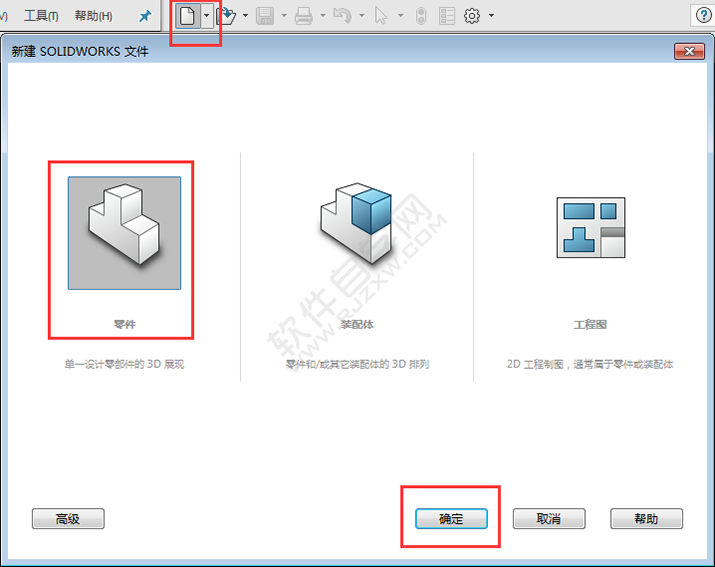

1、打开soliworks软件,点击零件,点击确定。

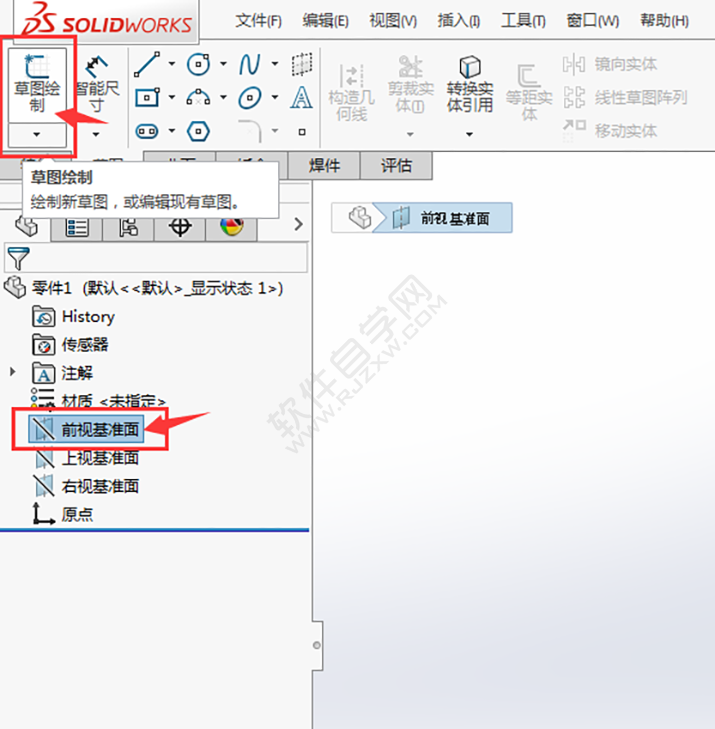

2、点击前视基准面,点击草图绘制。

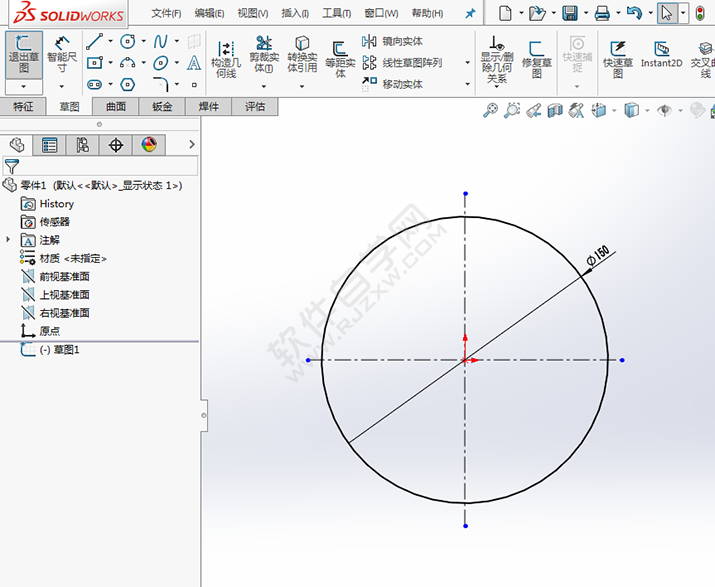

3、绘制二条构造线,再绘制一个直径为150mm的圆。

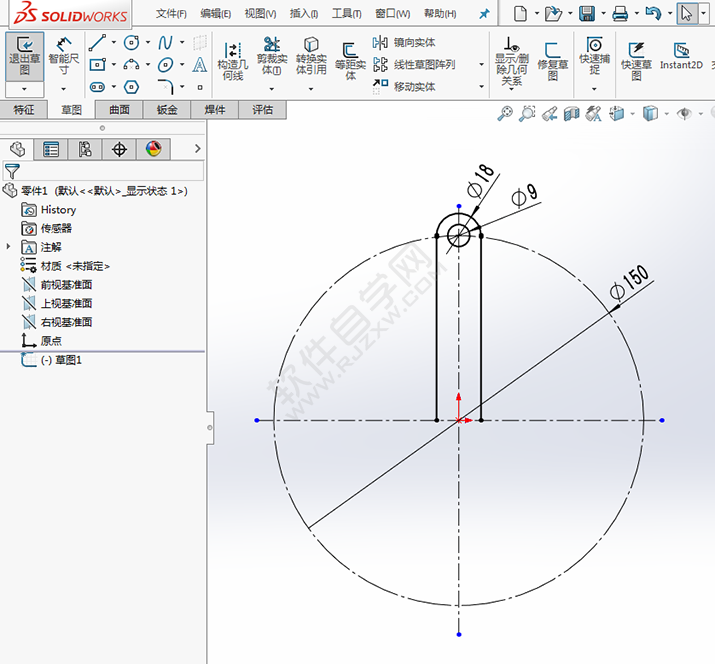

4、绘制直径18与直径9的圆,然后再捕捉圆的象限点绘制二条直线下来。

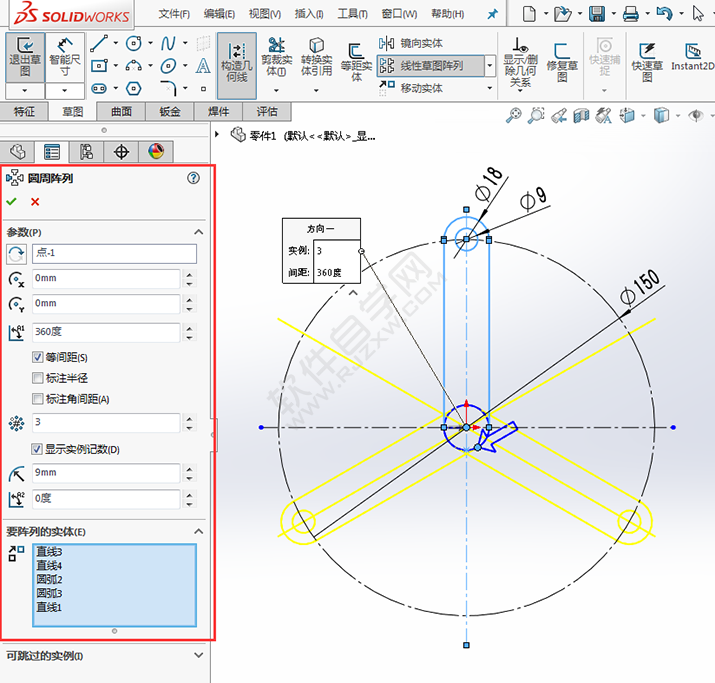

5、使用圆周阵列,阵列数为3,点击确定。

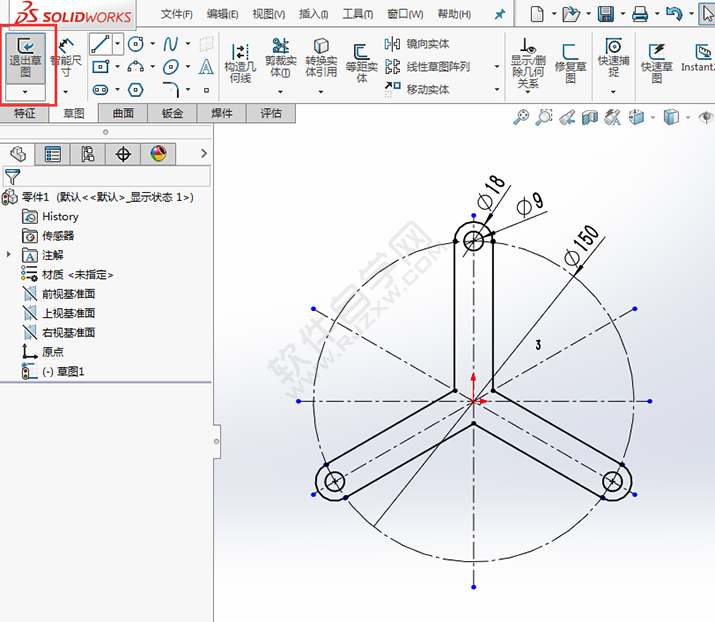

6、阵列好后的效果,点击退出草图。

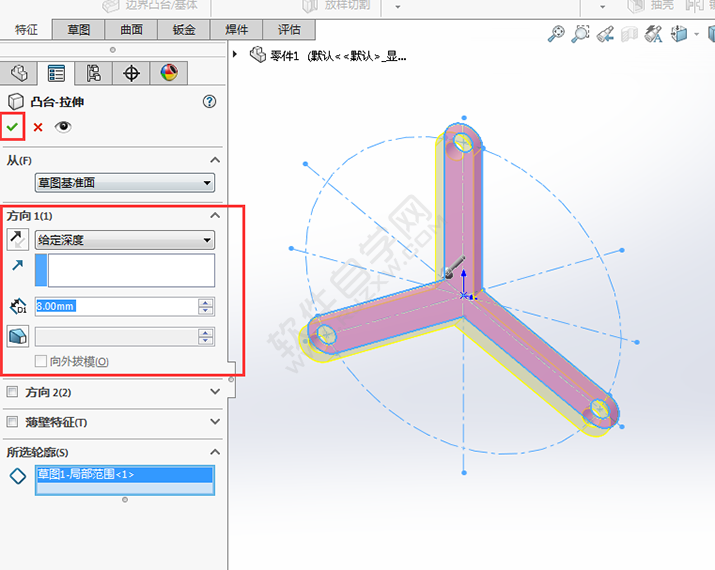

7、设置凸台拉伸,设置给定深度,参数为8mm。点击确定。

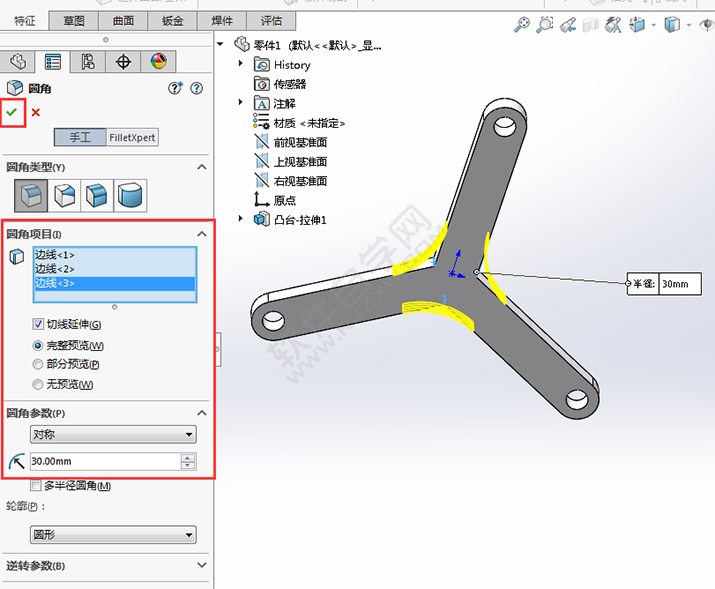

8、使用圆角工具,绘实体倒30mm的圆角。

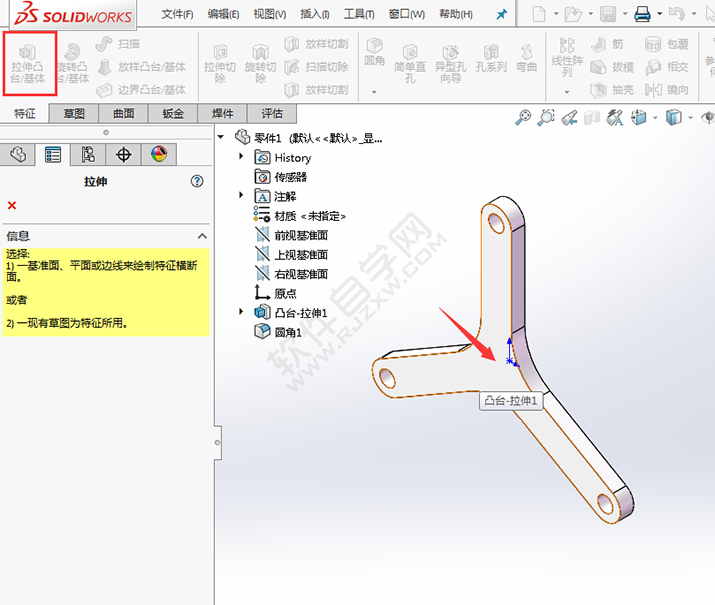

9、点击拉伸凸台,选择实体表。效果如下:

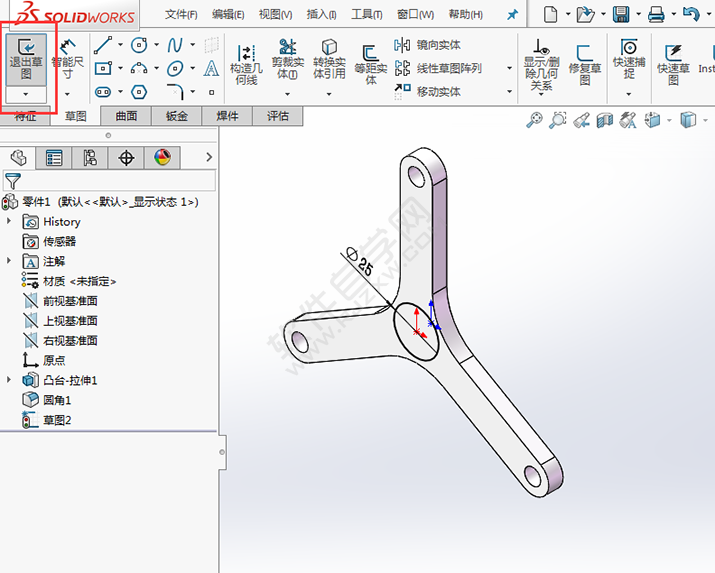

10、绘制一个直径25的圆。效果如下:

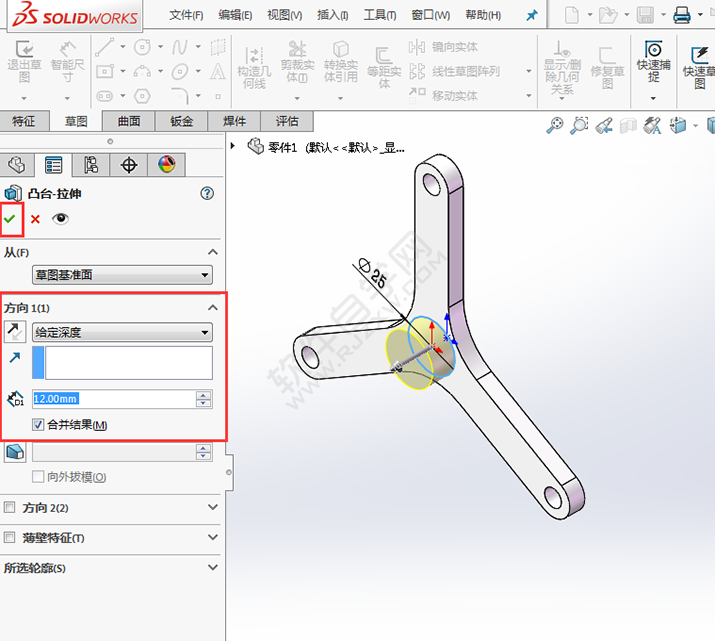

11、退出草图,设置拉伸厚度为12mm。

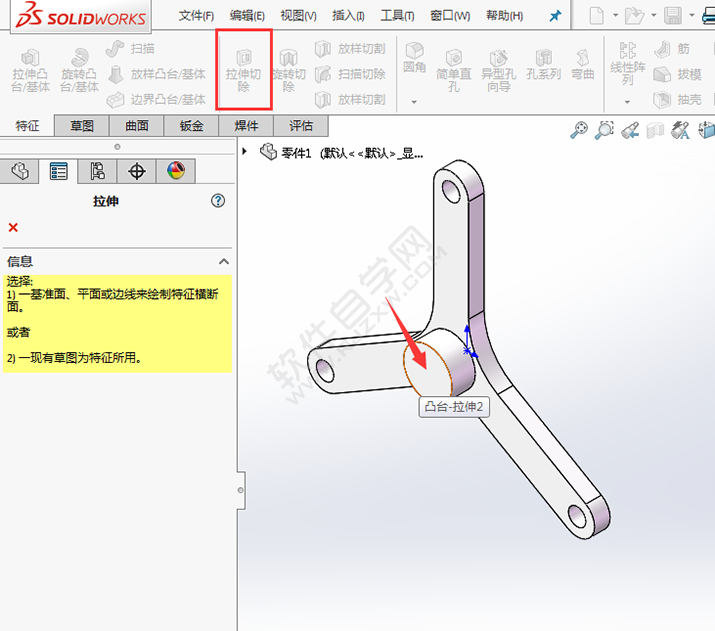

12、选择拉伸切除,选择圆的面。

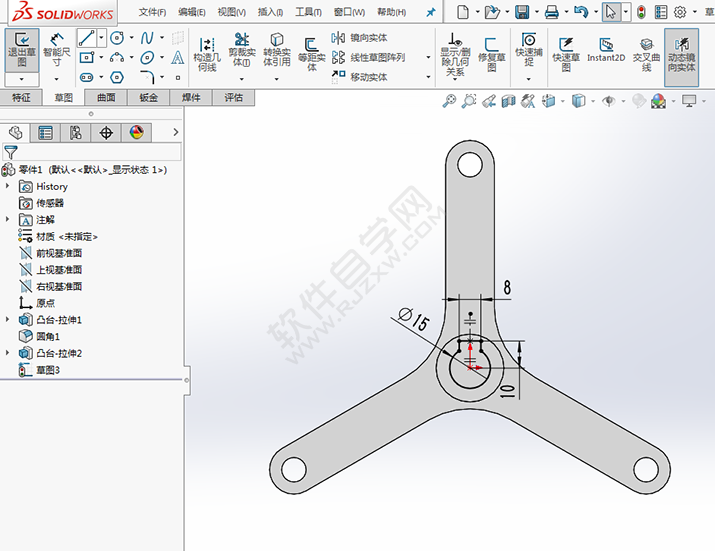

13、确定后绘制下面的草图。效果如下:

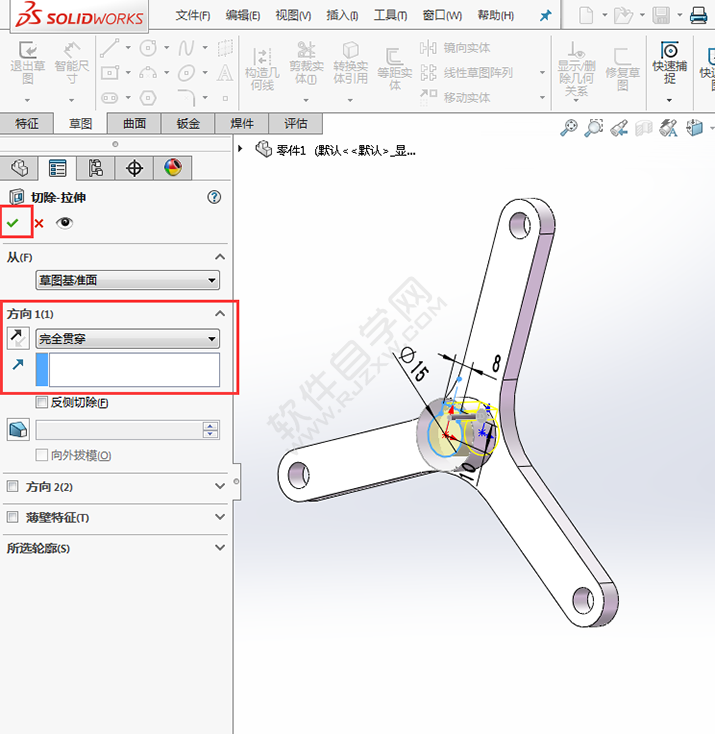

14、退出草图,方向为完全贯穿。

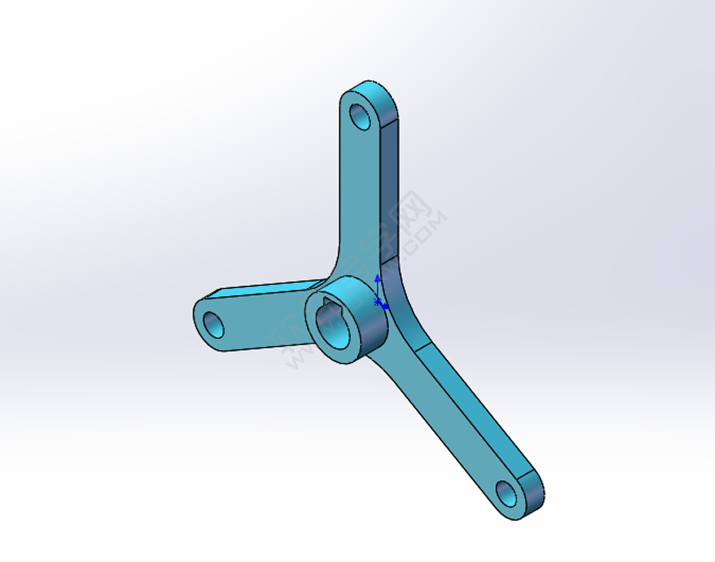

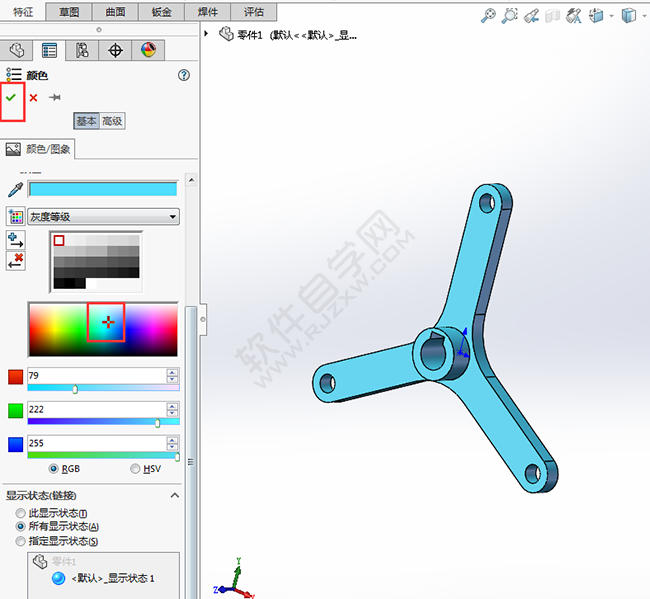

15、绘制好了,点击外形,设置颜色为蓝色,效果如下:
这就是三角支架零件的创建。喜欢我就关注我哦!
