solidworks利用圆周阵列创建零件

下面给大家介绍的是solidworks利用圆周阵列创建零件的方法，喜欢的朋友可以一起来关注学习哦！

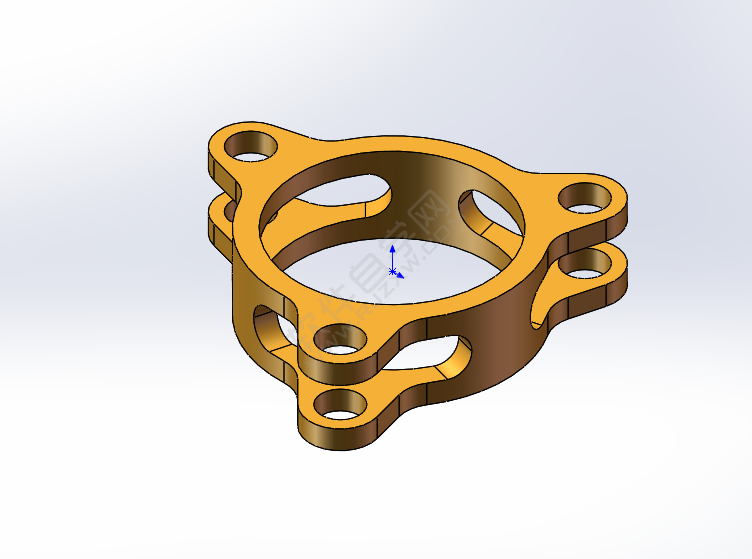

看看零件的效果：

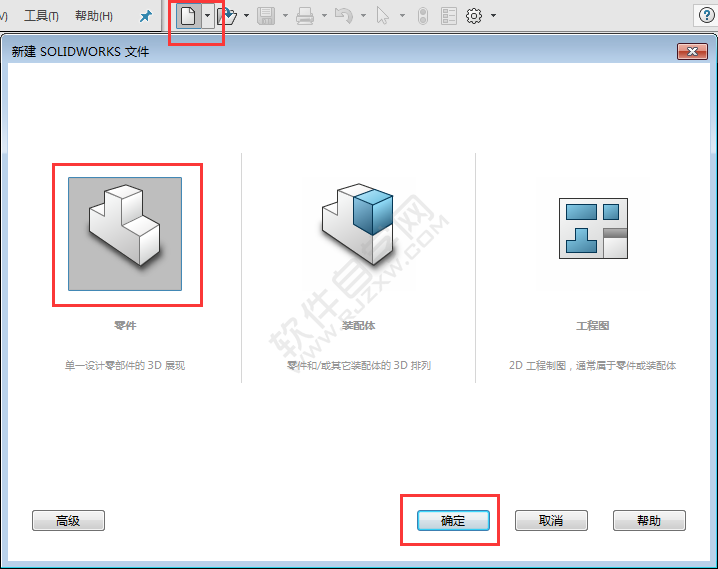

1、点击新建图标，选择零件。点击确定。

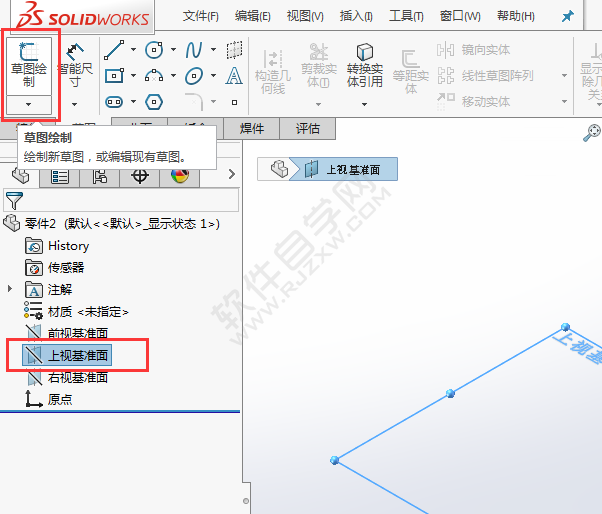

2、点击上视基准面，点击草图绘制。效果如下：

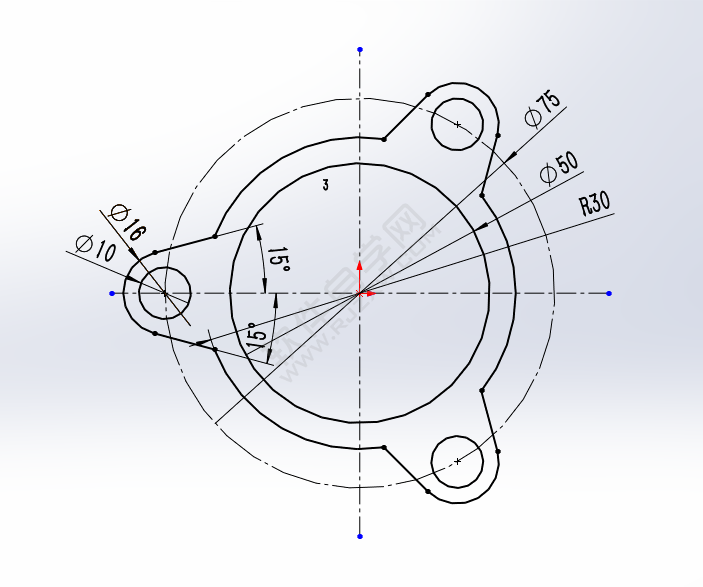

3、在上视图中，绘制下面草图出来，尺寸如下：

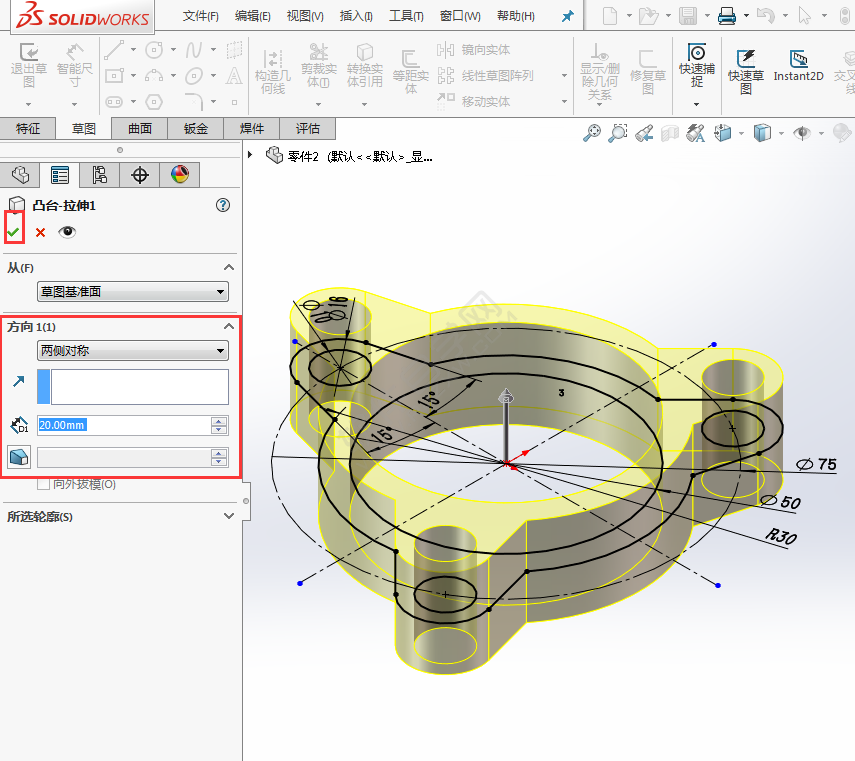

4、然后退出草图，设置凸台拉伸设置，两侧对称为20mm。

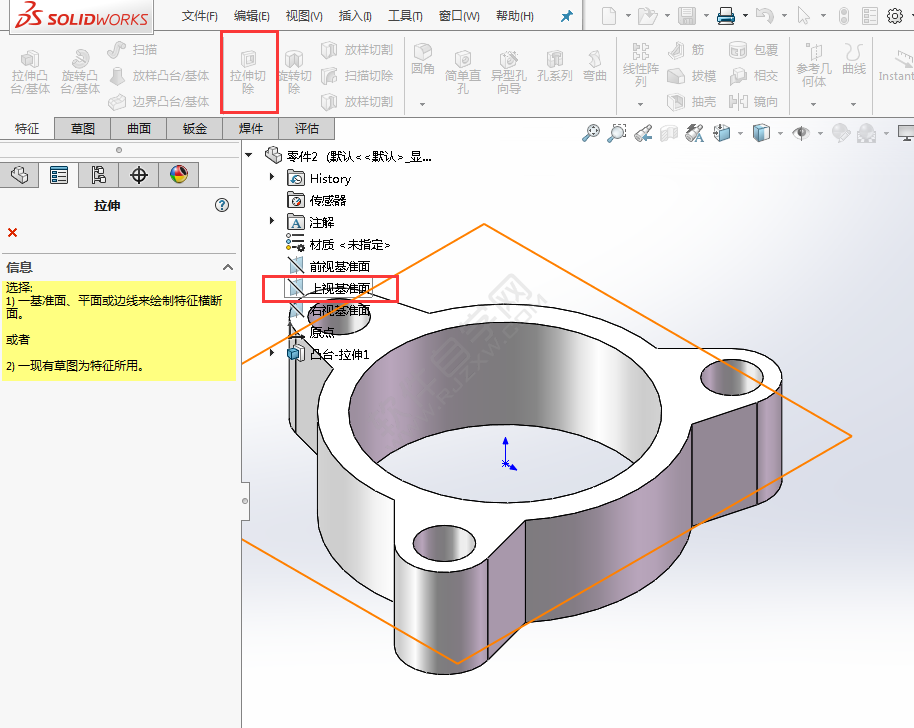

5、点击拉伸切除，选择上视基准面。效果如下：

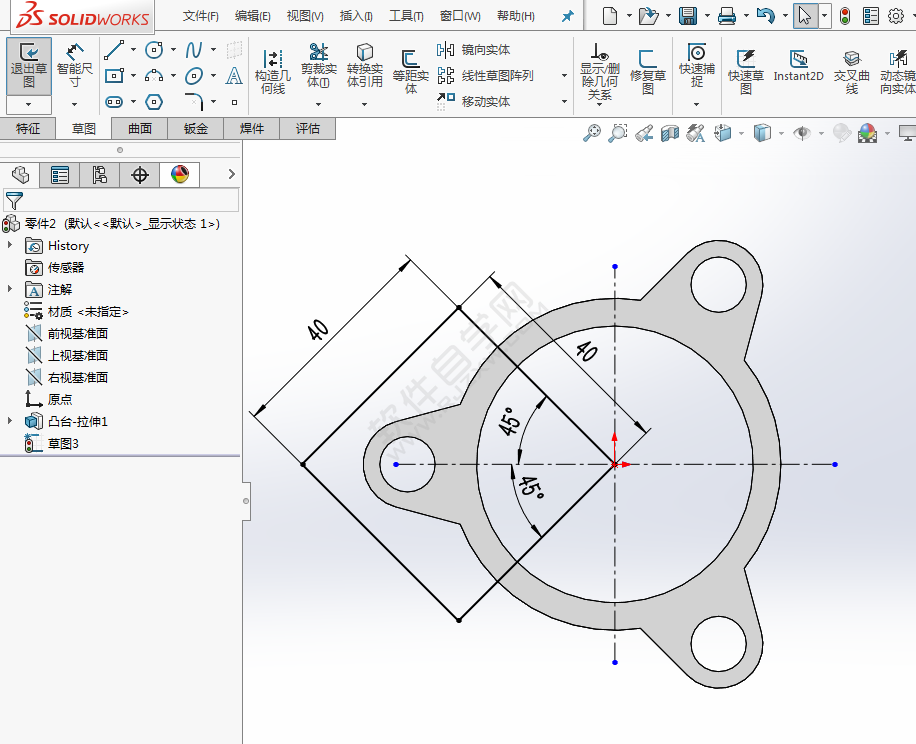

6、然后绘制下面矩形出来，效果如下：

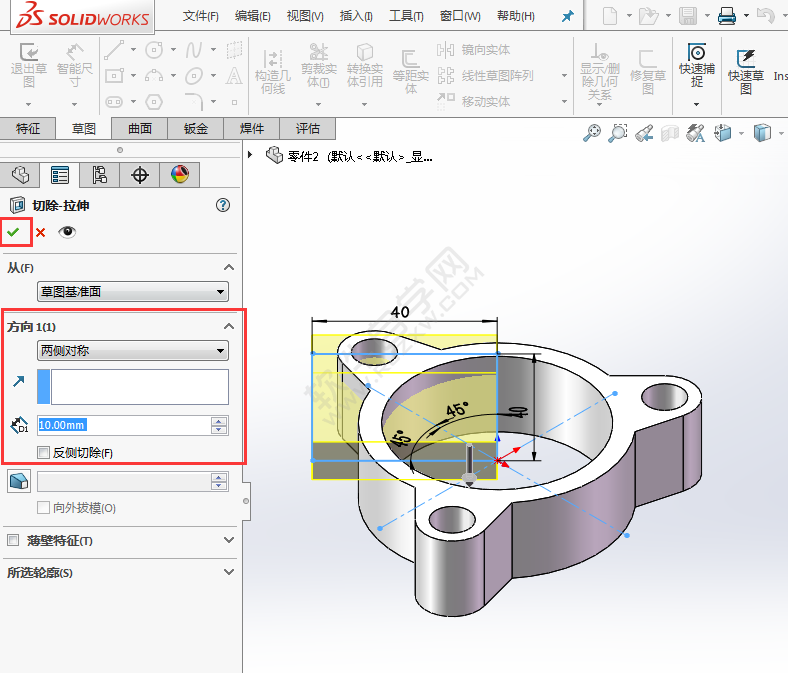

7、退出草图，设置两侧对称，设置参数为10mm。点击确定。

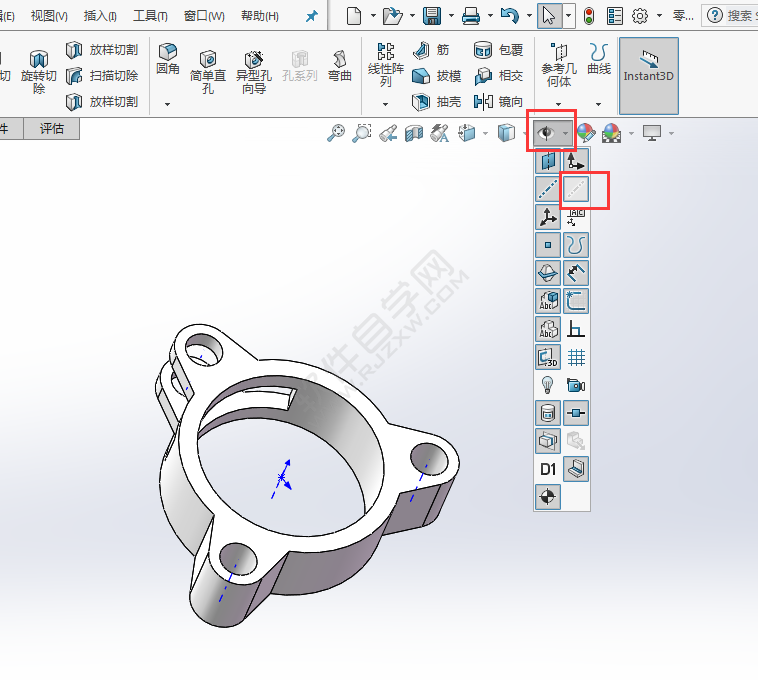

8、显示一下轴线出来。

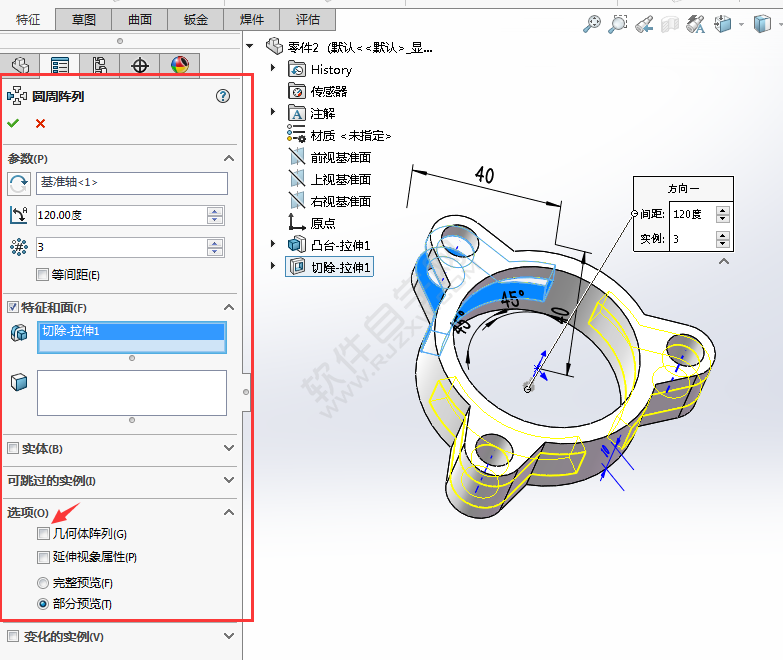

9、点击特征的圆周阵列，选对基准轴，角度120度，数量：3个，特征和面，选择切除-拉伸1。几何体阵列前面的勾不要选，点击确定。

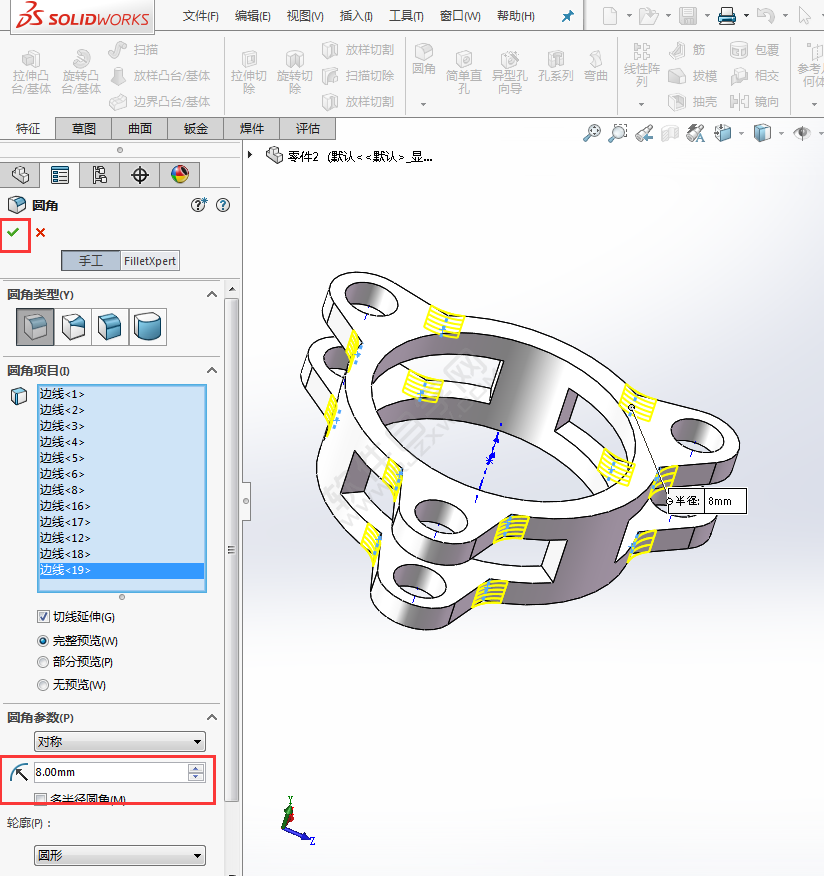

10、点击圆角特征，半径设置为8mm，选对角线，效果如下：

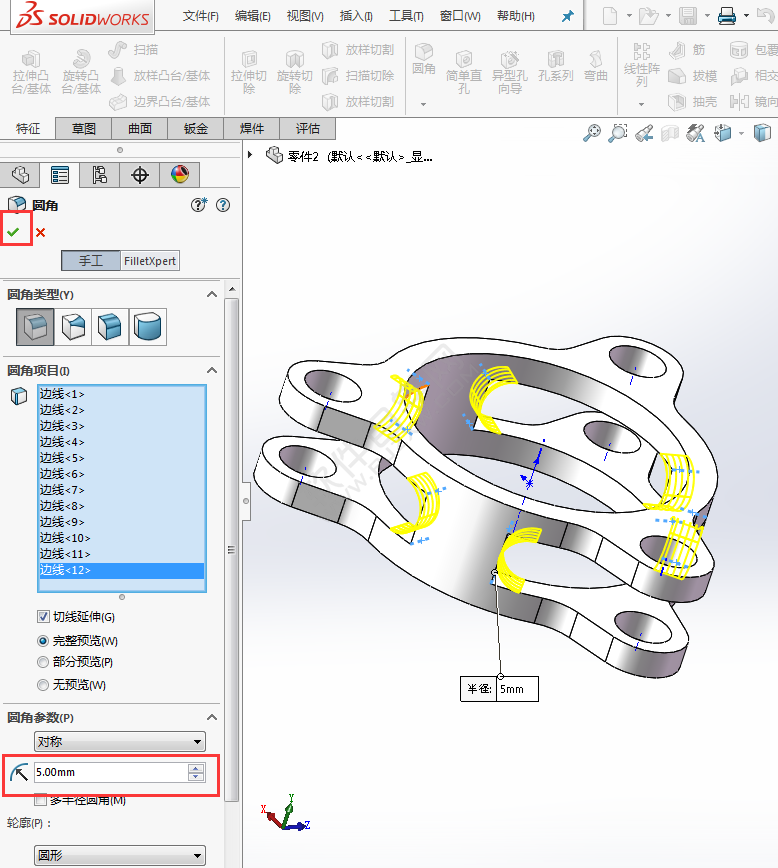

11、点击圆角特征，半径设置为5mm，选对角线，效果如下：

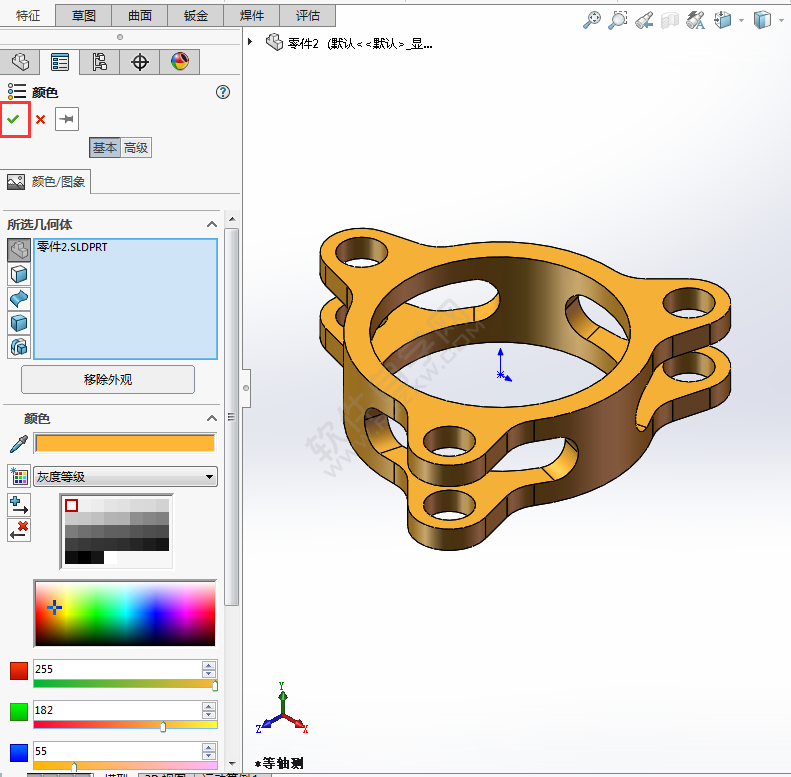

12、然后给零件加上棕色，效果如下：

13、就这样超简单的完成了零件的创建，喜欢就关注我哦！

以上就是solidworks利用圆周阵列创建零件，希望大家喜欢，请继续关注优爱好网。
