怎么用SolidWorks拉伸切除建模画图

【字号: 日期:2024-01-31 09:52:09浏览:195作者:馨心
下面给大家介绍的是怎么用SolidWorks拉伸切除建模画图,具体操作步骤如下:

1、打开Solidworks2016软件,点击新建图标,选择零件,点确定。

怎么用SolidWorks拉伸切除建模画图

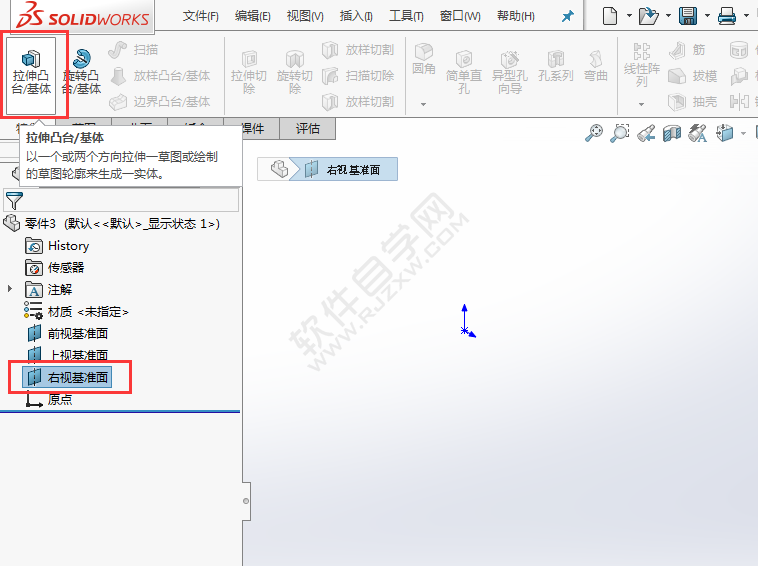

2、点击右视基准面,选择拉伸凸台,效果如下:

怎么用SolidWorks拉伸切除建模画图

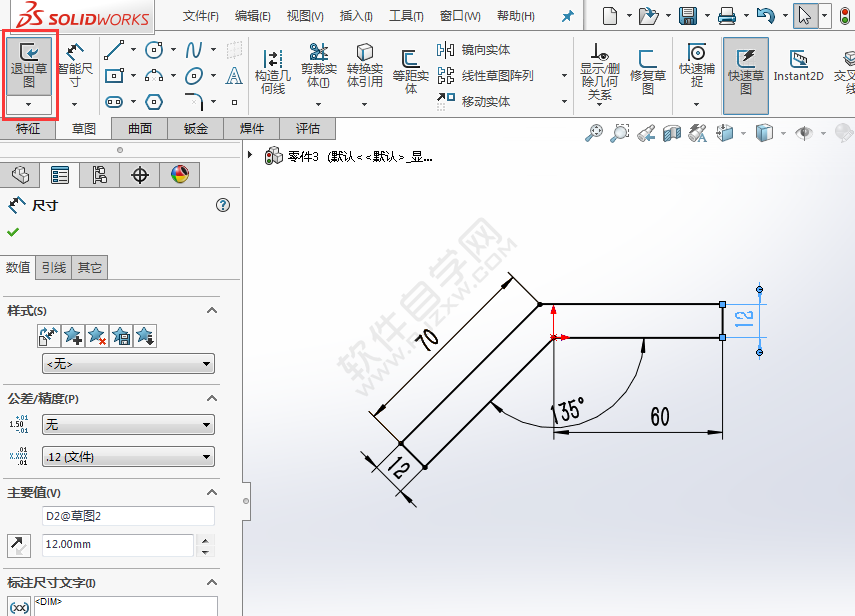

3、使用直线工具,再尺寸约束绘制下面的草图,然后退出草图。效果如下:

怎么用SolidWorks拉伸切除建模画图

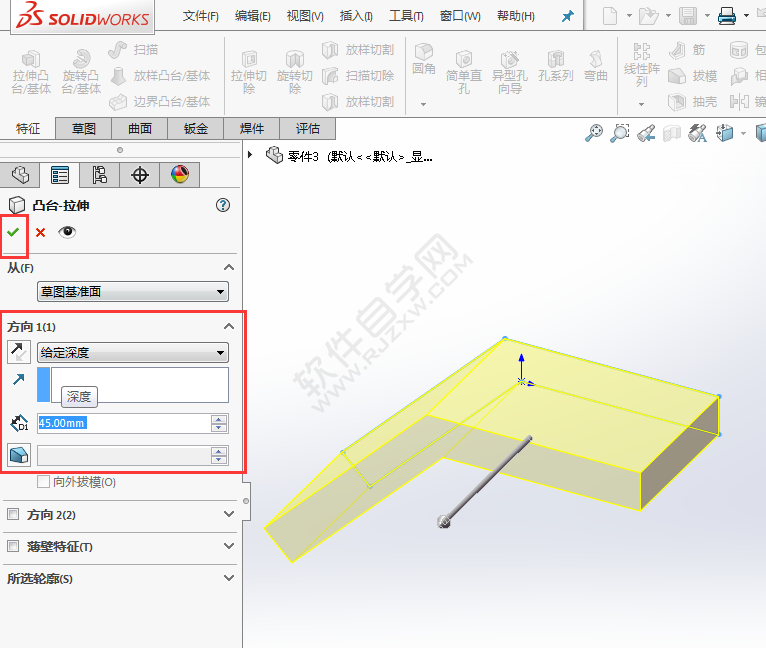

4、设置凸台拉伸,给定深度为45mm,点击确定。

怎么用SolidWorks拉伸切除建模画图

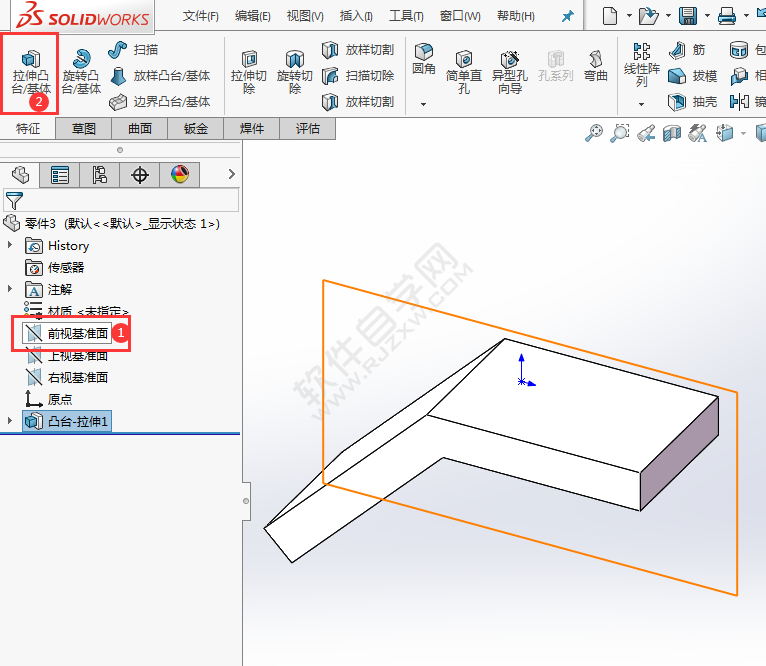

5、选择前视基准面,点击拉伸凸台。

怎么用SolidWorks拉伸切除建模画图

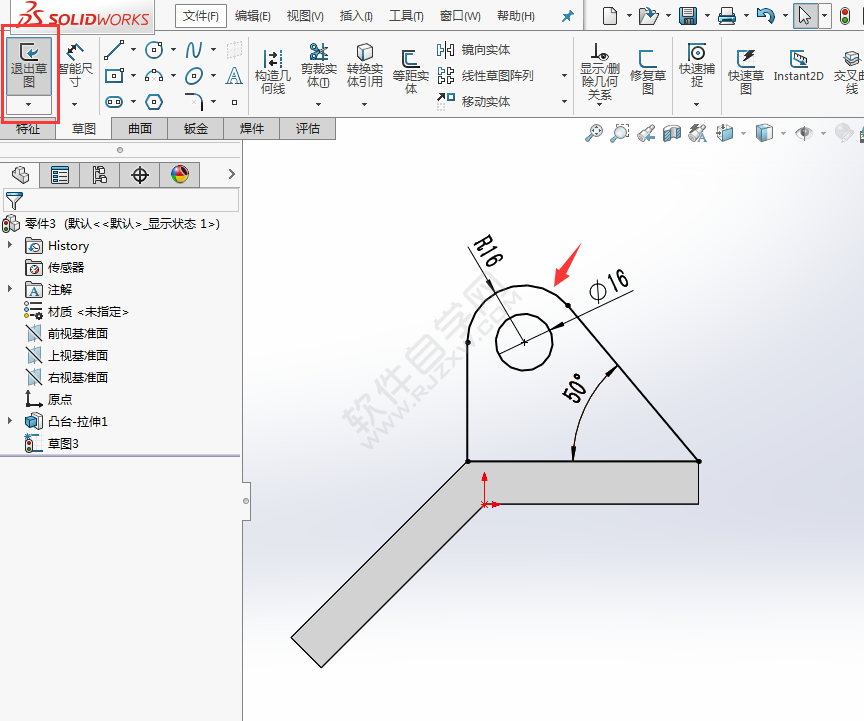

6、绘制一个三角形,上面倒R16mm的圆角,捕捉圆角的圆心,绘制一个直径16MM的圆。

怎么用SolidWorks拉伸切除建模画图

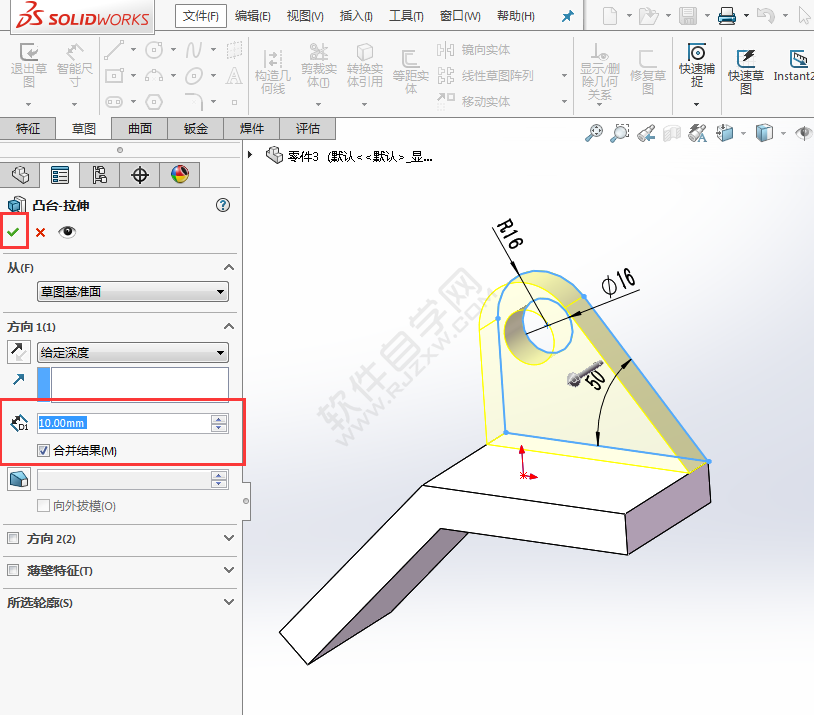

7、退出草图,设置凸台拉伸,设置给定深度为10mm。点击确定。

怎么用SolidWorks拉伸切除建模画图

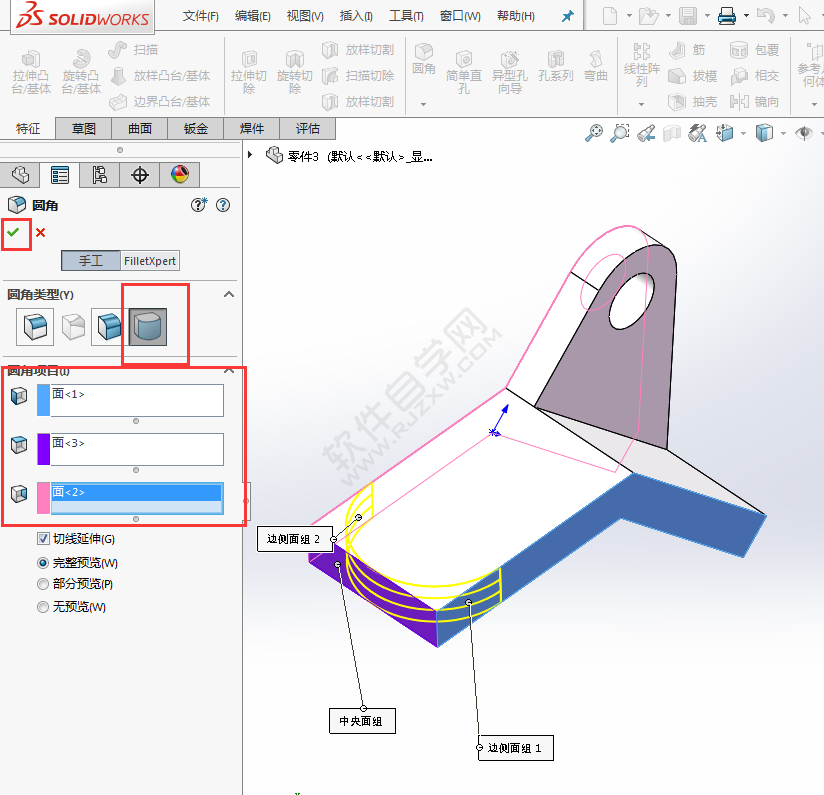

8、点击例圆角工具,选择圆整完全。选择三个面。

怎么用SolidWorks拉伸切除建模画图

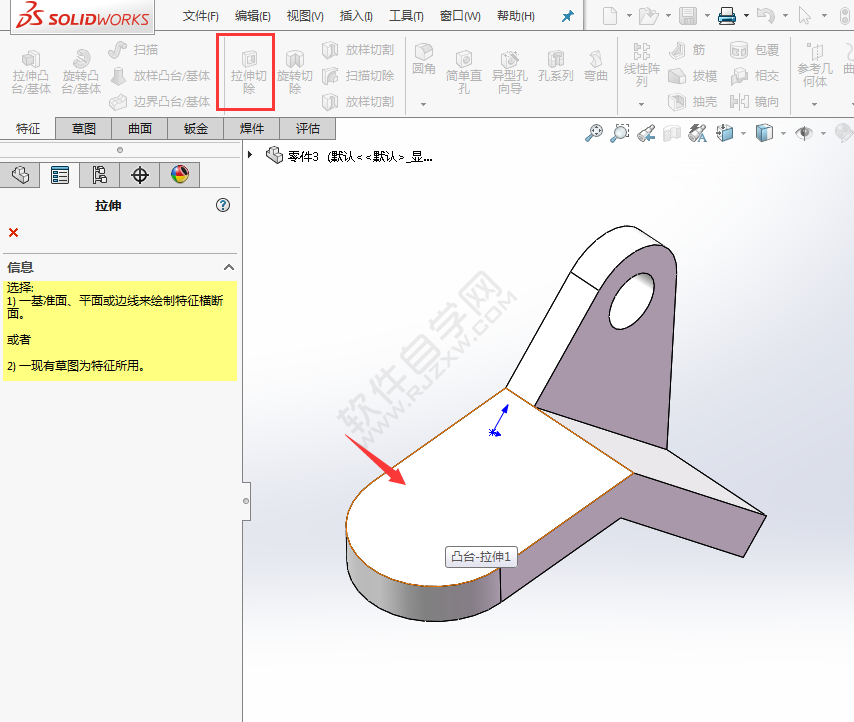

9、选择拉伸切除,选择实体的表面。效果如下:

怎么用SolidWorks拉伸切除建模画图

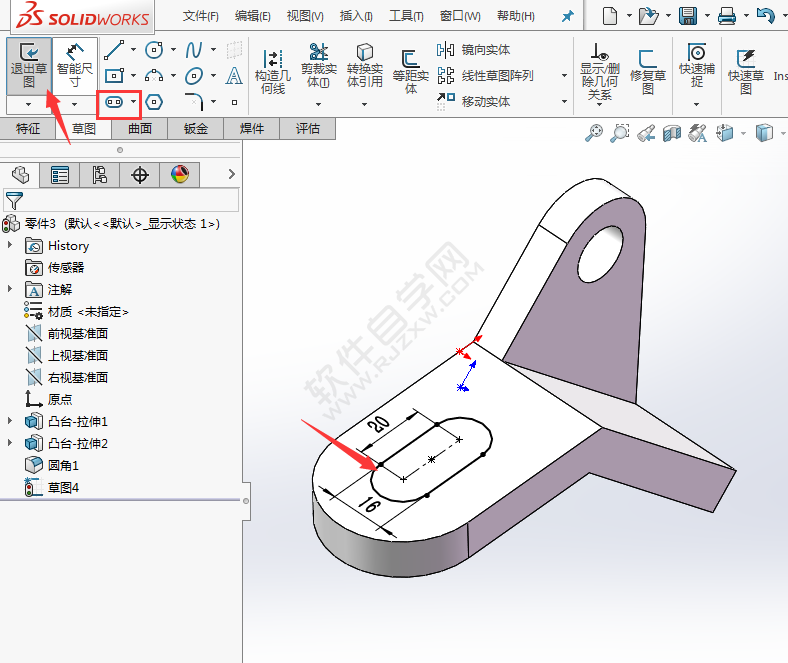

10、点击直糟口,绘制一个20x16mm的直糟口出来,效果如下:

怎么用SolidWorks拉伸切除建模画图

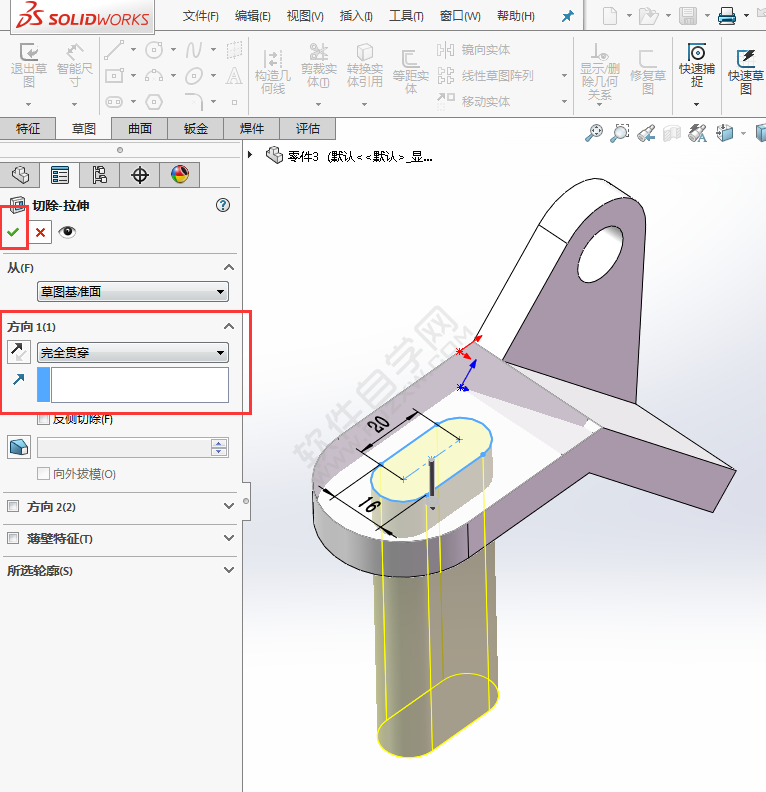

11、退出草图,设置切除为完全贯穿。点击确定。

怎么用SolidWorks拉伸切除建模画图

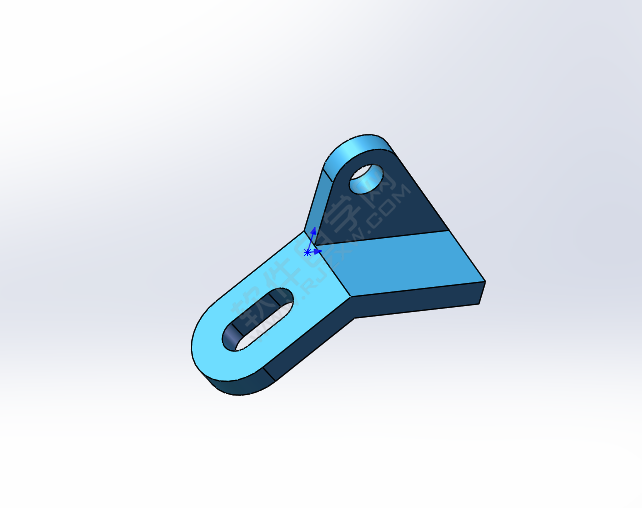

12、然后给零件上色就好了,效果如下:

怎么用SolidWorks拉伸切除建模画图

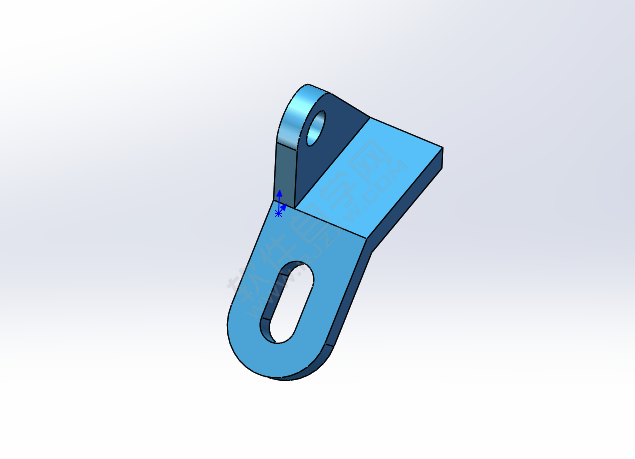

旋转一个视角看看。很简单哦!

怎么用SolidWorks拉伸切除建模画图

以上就是怎么用SolidWorks拉伸切除建模画图,希望大家喜欢,请继续关注优爱好网。
