solidworks绘制一个简单的六角螺帽

下面给大家介绍的是solidworks绘制一个简单的六角螺帽的方法，具体步骤如下：

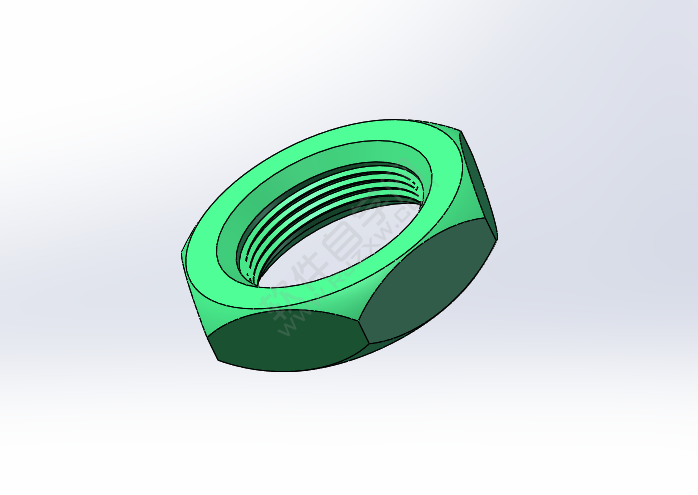

看看六角螺帽效果图：

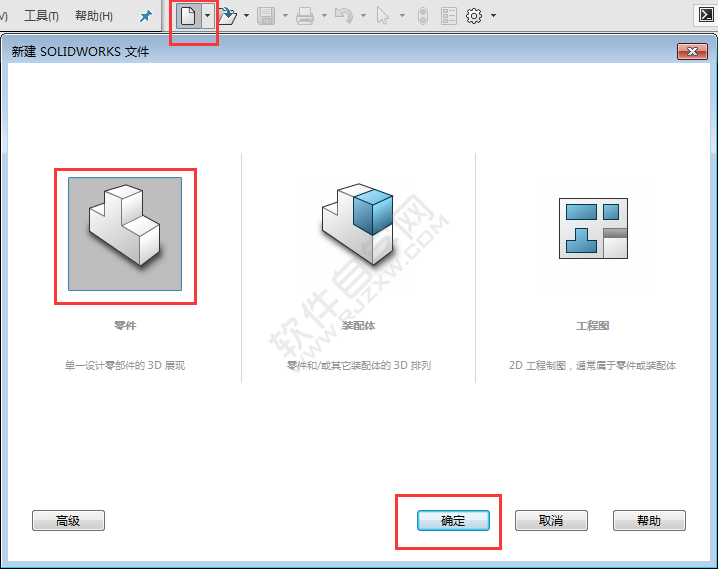

1、打开始solidworks软件，点击新建零件，点击确定。

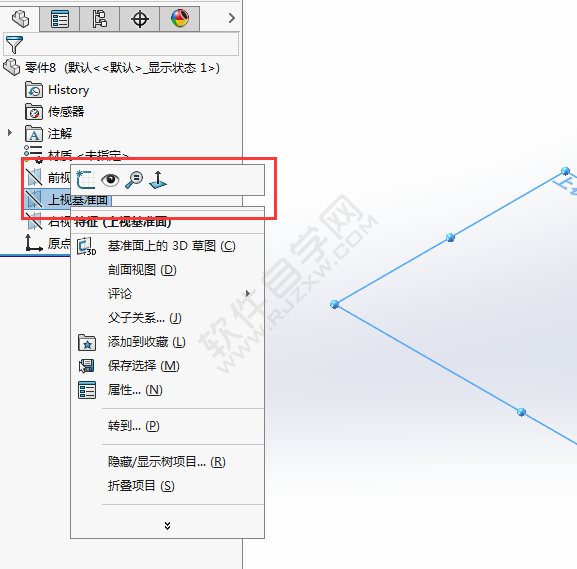

2、右击上视基准面，点击草图绘制。

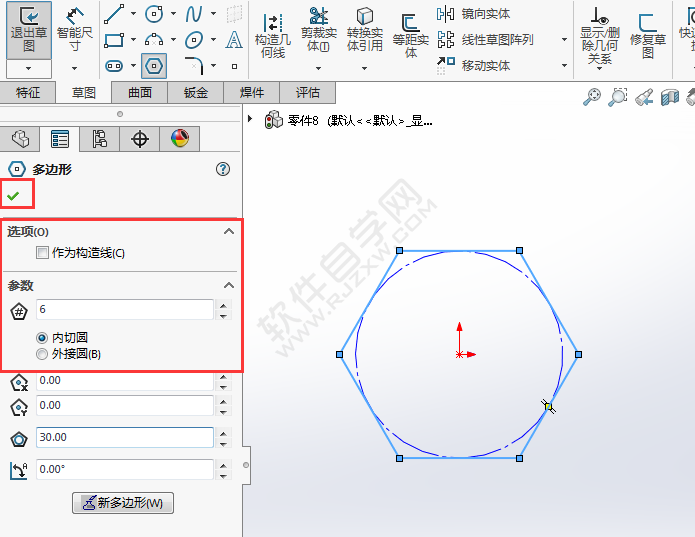

3、点击多边形工具，参数为6，直径为30mm的六边形出来。

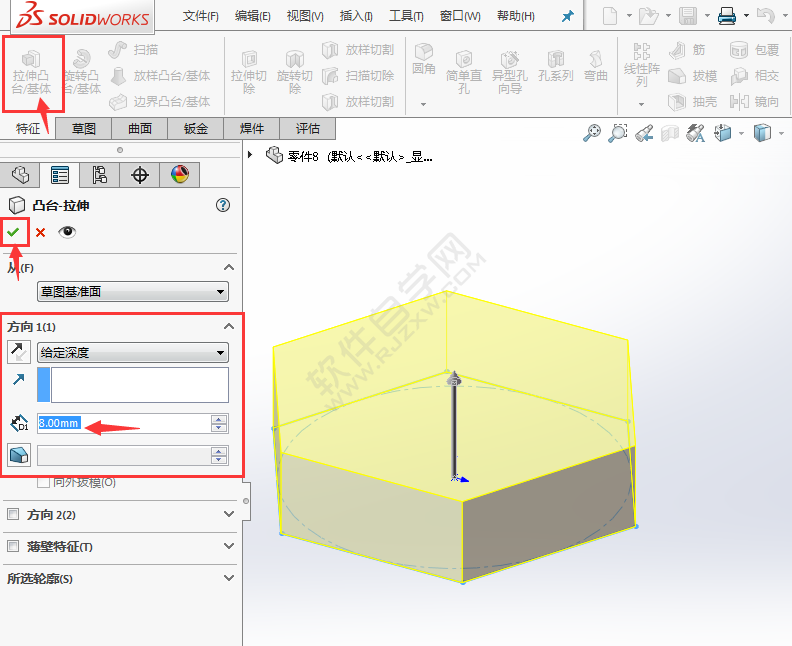

4、退出草图，方向设置两侧对称，厚度为8mm，点击确定。

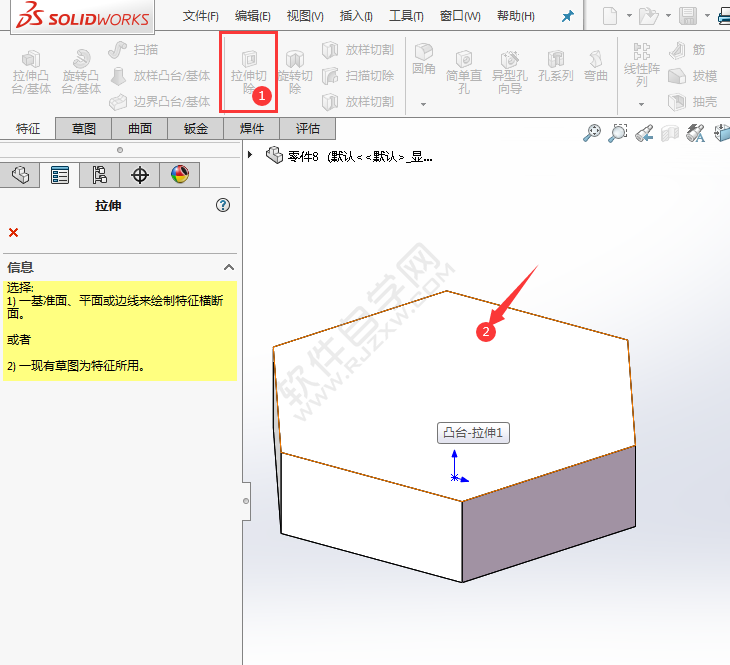

5、点击拉伸切除，选择实体面。效果如下：

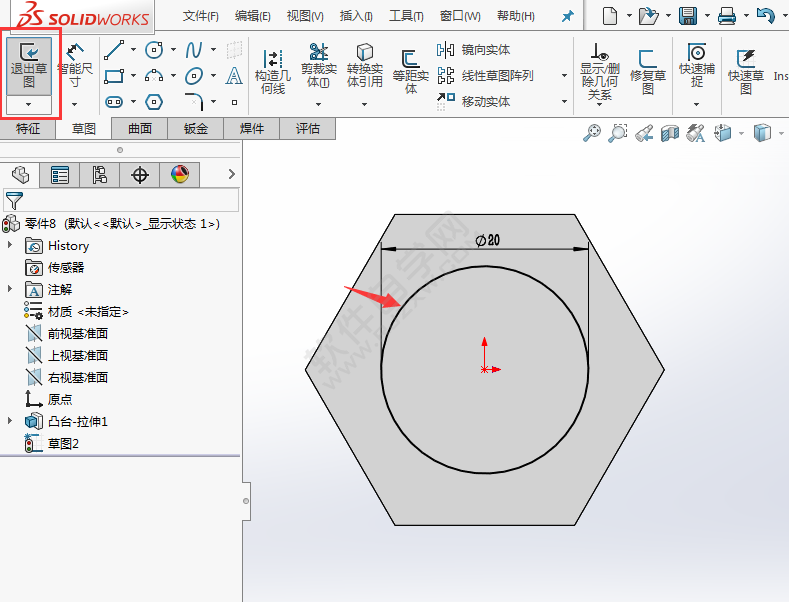

6、使用圆形工具，绘制一个直径为20mm的圆，点击退出草图。

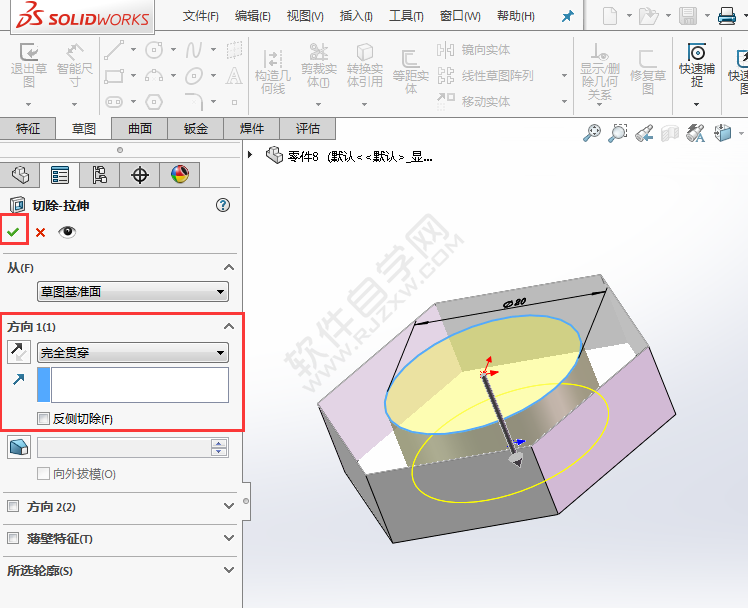

7、设置切除--拉伸设置，方向为完全贯穿。点击确定。

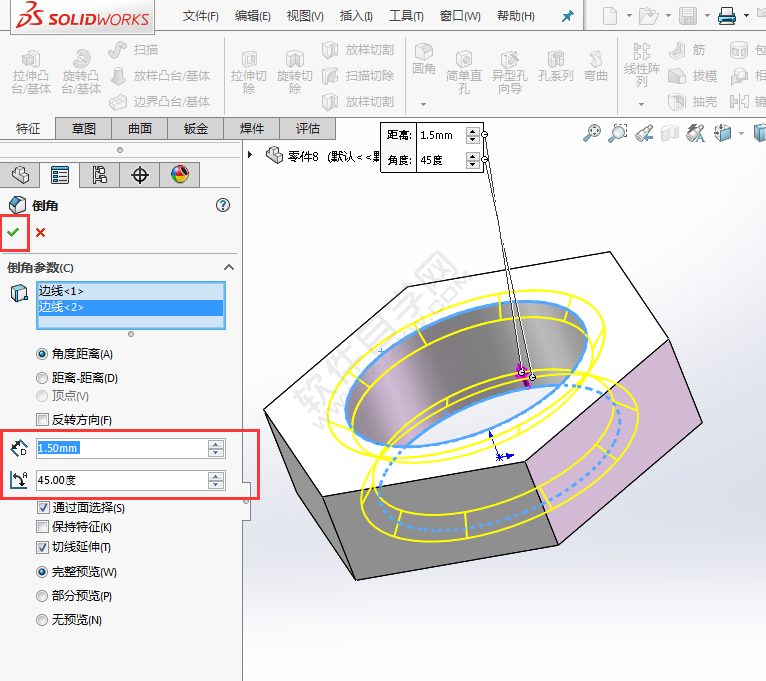

8、点击倒角工具，给内圆进行倒角处理，效果如下：

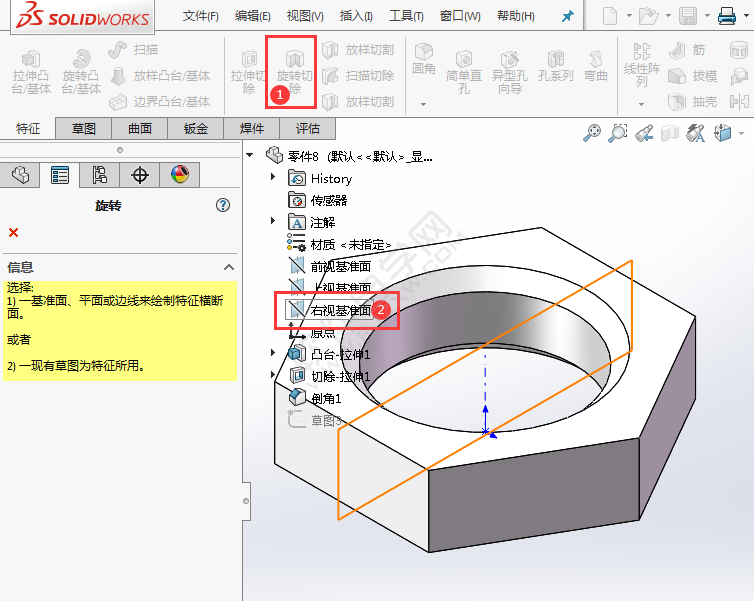

9、点击旋转切除，选择右视基准面，效果如下：

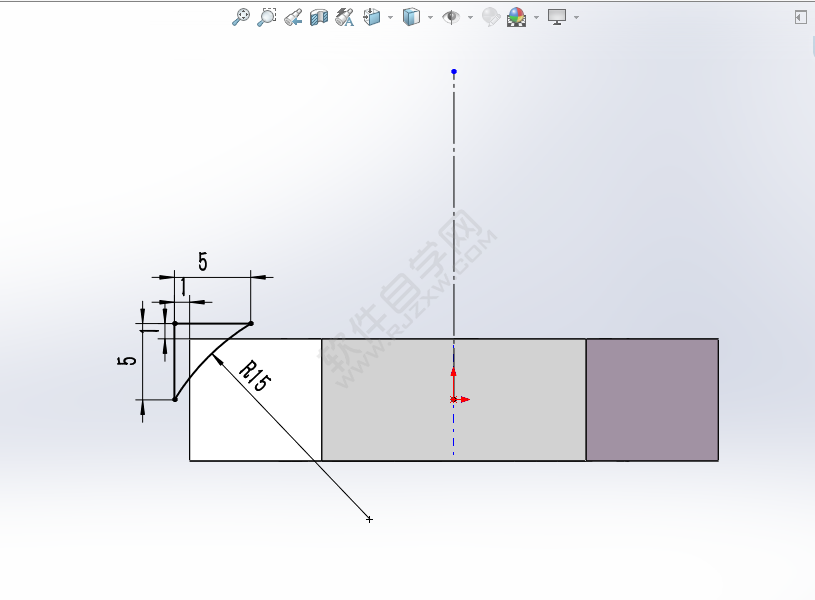

10、在右视基准面中，绘制下面的草图出来，还有一条旋转轴。效果如下：

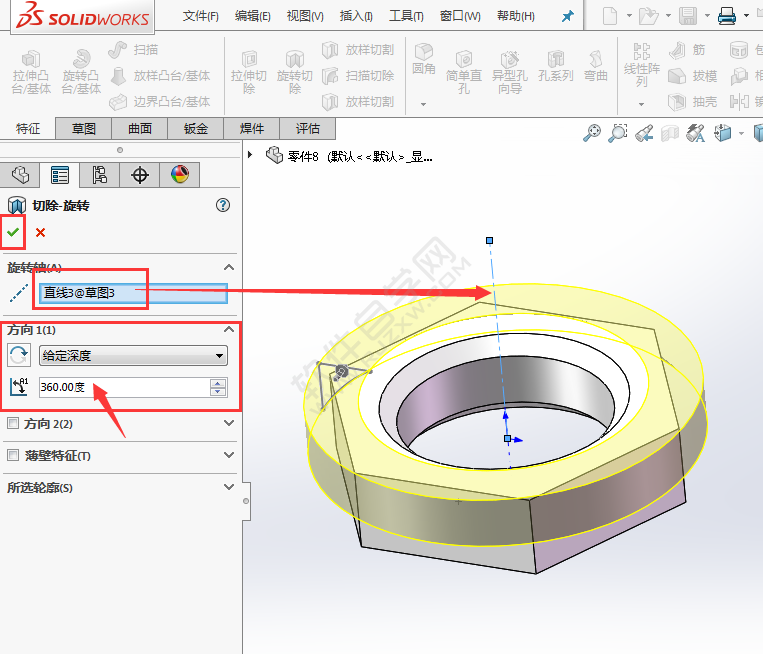

11、旋转轴选择中心轴线，方向给定深度，角度为360。

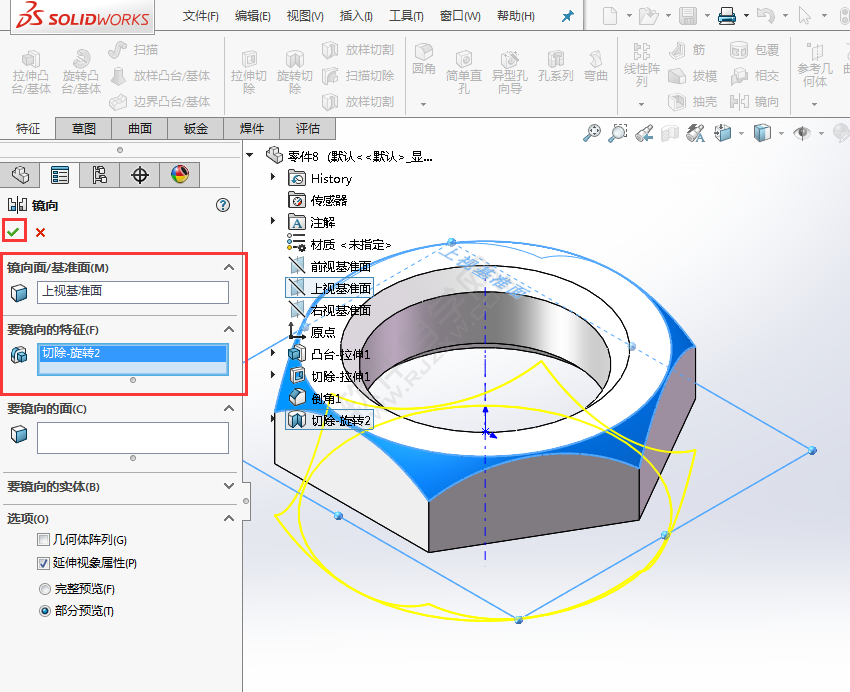

12、点击镜向工具，镜向面选择上视基准面，镜向特征选，选切除旋转。

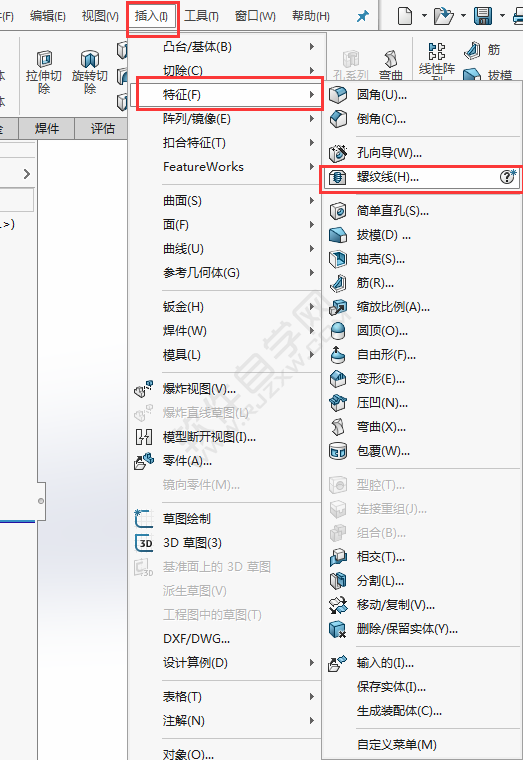

13、点击插入菜单--特征--螺纹线。

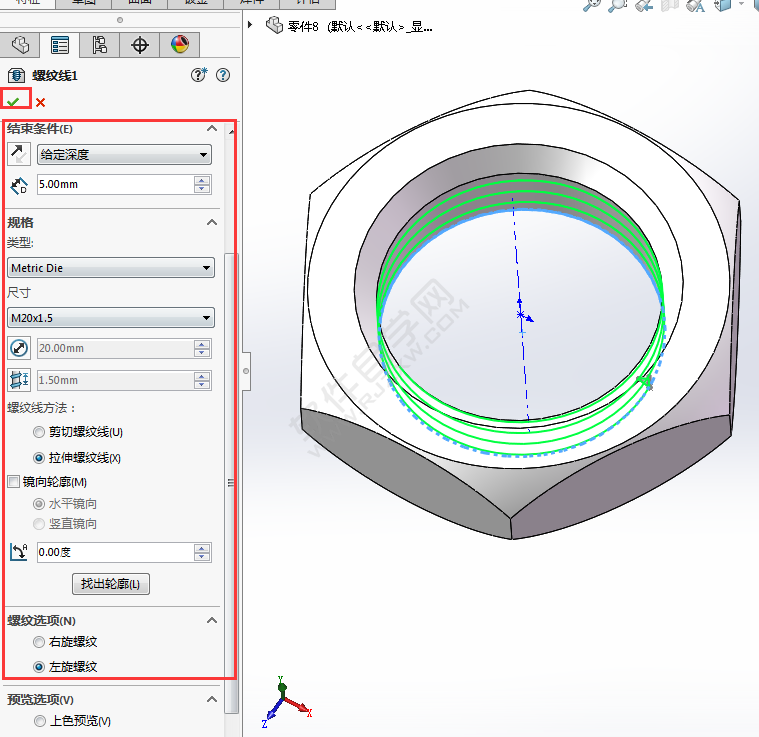

14、设置相关的参数，点击确定。

15、就完成了一个简单的六角螺帽。
