CAD二维练习此题利用镜像技巧画对称是最好的方法

CAD二维练习此题利用镜像技巧画对称是最好的方法，具体操作步骤如下：

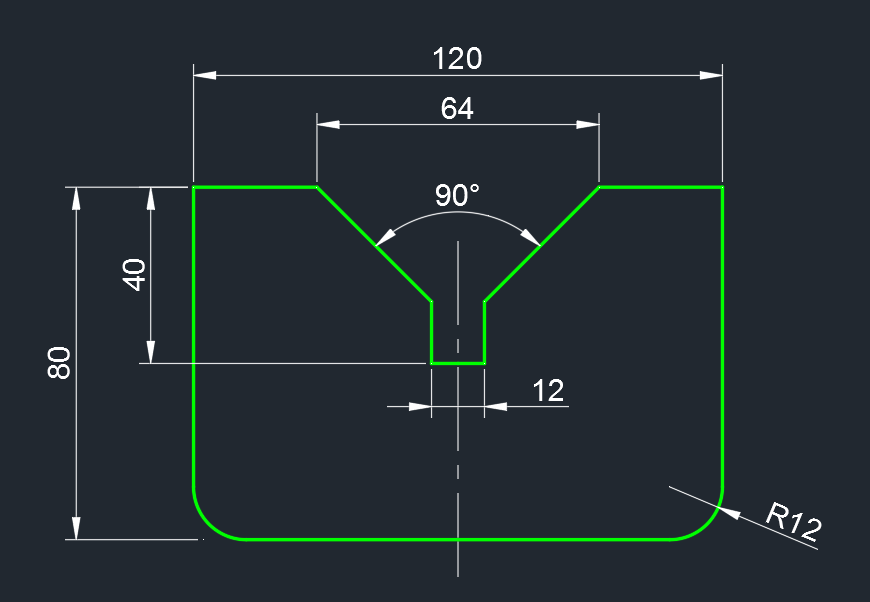

效果图：

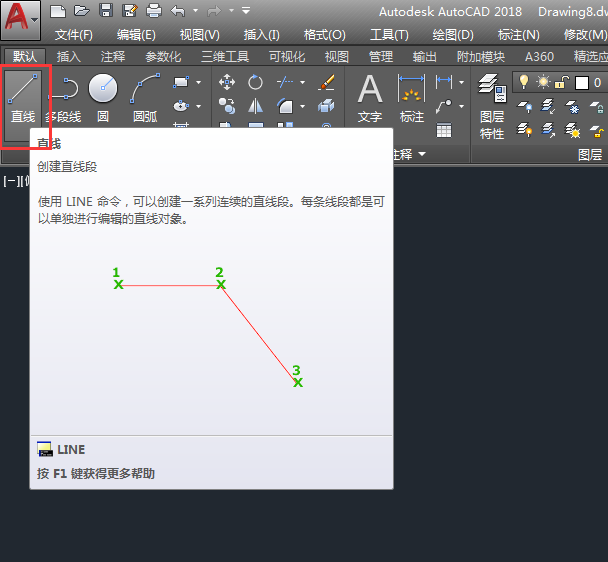

1、点击直线工具，或是输入LINE命令。

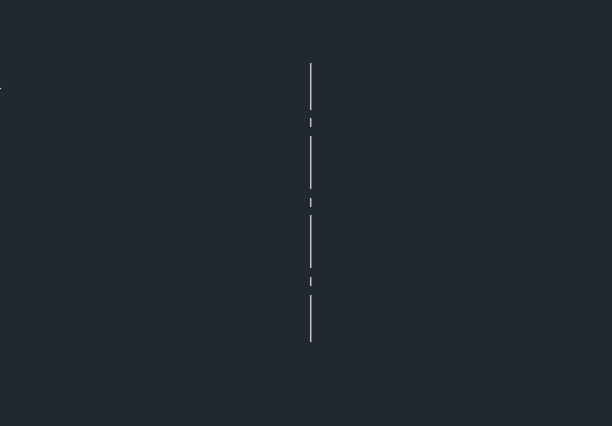

2、绘制一条垂直线，效果如下：

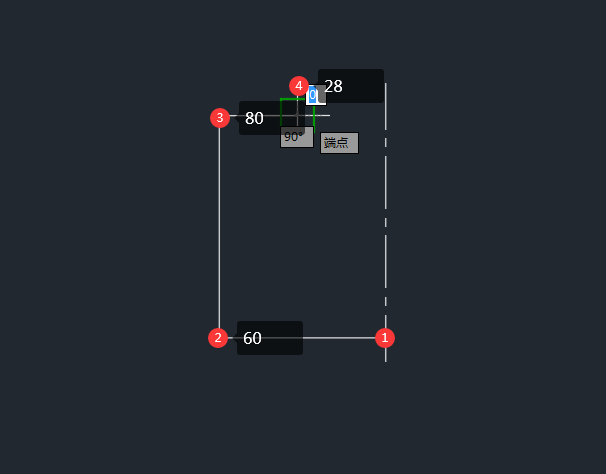

3、然后绘制三条直线出来，60、80、28mm的直线出来。

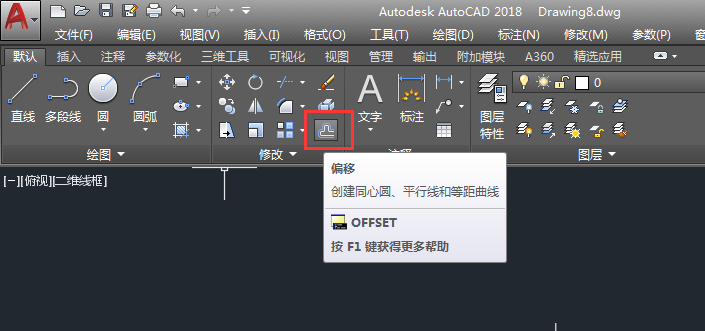

4、使用偏移工具，效果如下：

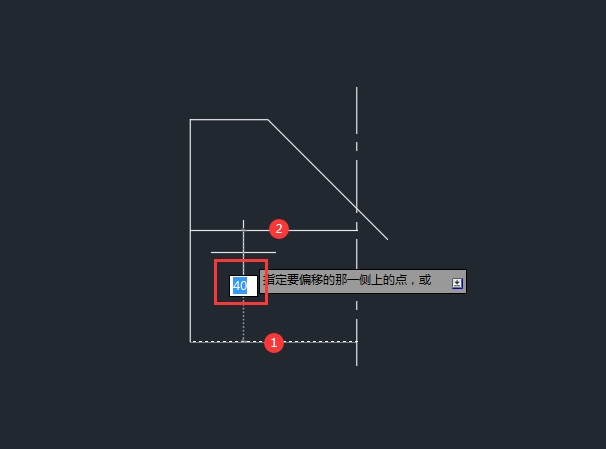

5、偏移下面的直线，距离为40mm。

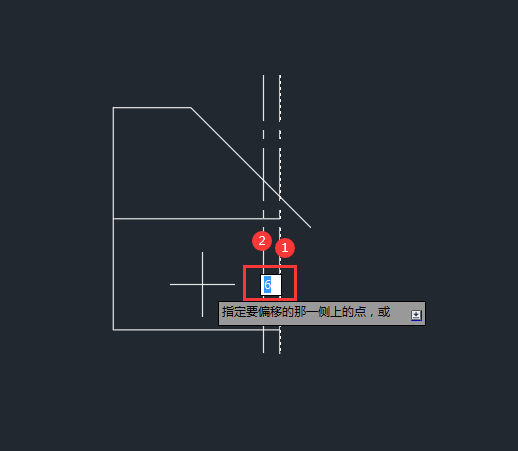

6、然后偏移中心线，距离为6mm。

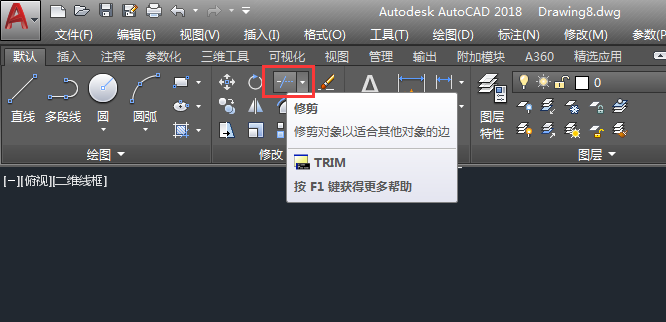

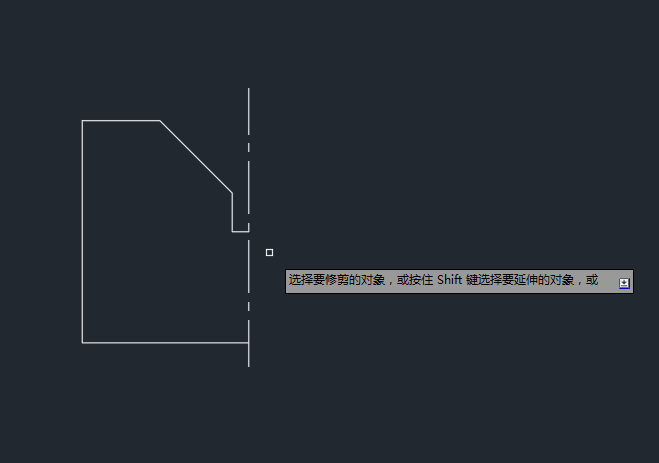

7、使用修剪工具，进行修剪。

8、然后修剪不要的部分，留下图效果。

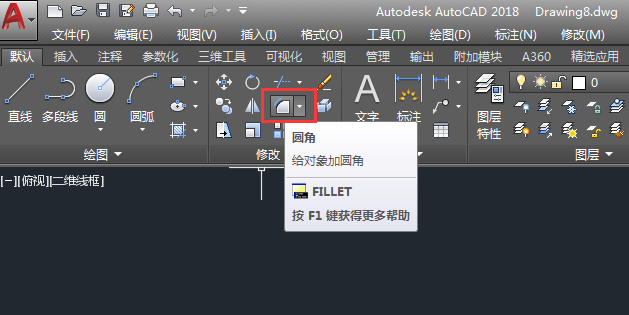

9、点击圆角工具。

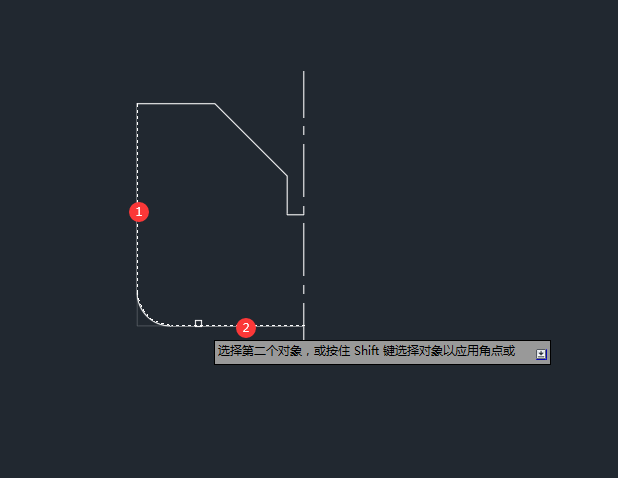

10、设置半径为12mm，给左下角进行倒圆角处理。

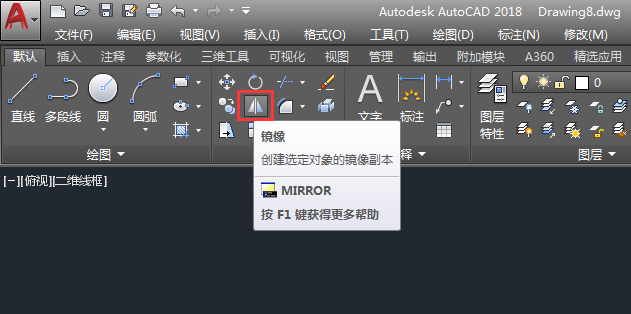

11、点击镜像工具，效果如下：

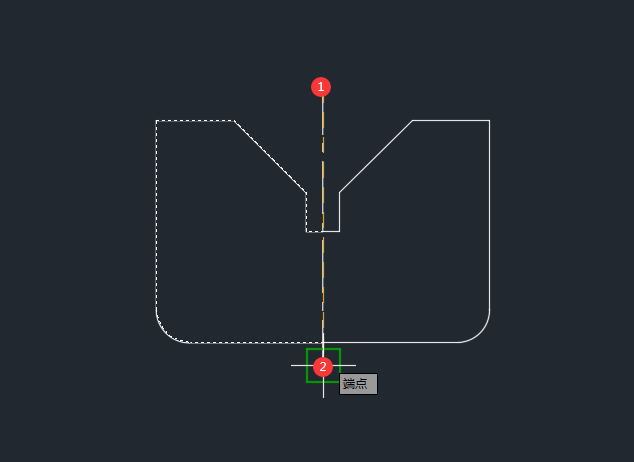

12、选择所有对象，空格，选择中心线的两个端点。点击否。

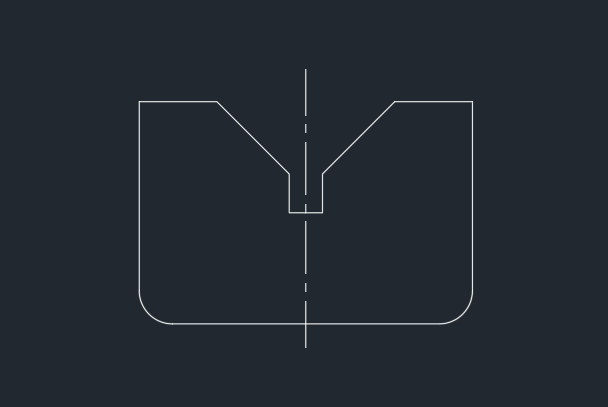

13、然后就镜像完成了。

14、然后进行标注即可完成。
