altium designer删除布线的方法

altium designer是一款功能强大且全面的电子产品开发系统软件，该软件支持简体中文，符合国内用户的使用习惯，摆脱了英文界面束缚，使其不受语言方面的限制，让用户能够轻松自由的使用该软件。我们在使用这款软件创建PCB原理图时，如果图纸中的走线有问题，这时候就需要删除所有的布线重新布局。但是该软件是一款行业软件，在操作使用方面有一定的难度，很多朋友都不知道怎么操作。那么接下来小编就给大家详细介绍一下altium designer删除布线的具体操作方法，有需要的朋友可以看一看。

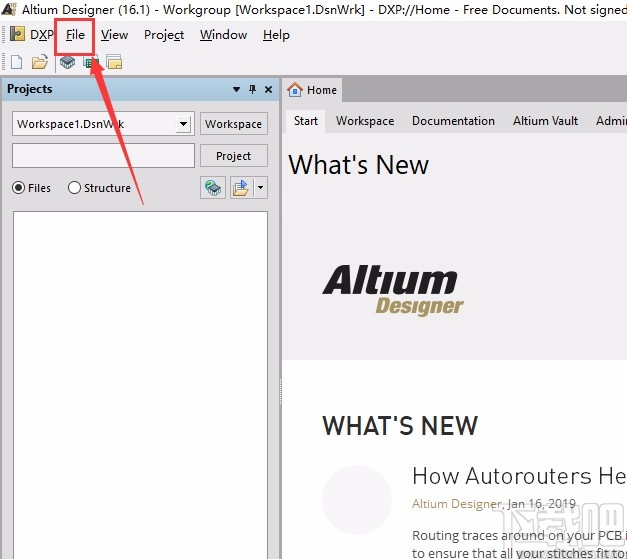

1.首先打开软件，我们在界面左上方找到“File”选项，点击该选项再进行下一步操作。

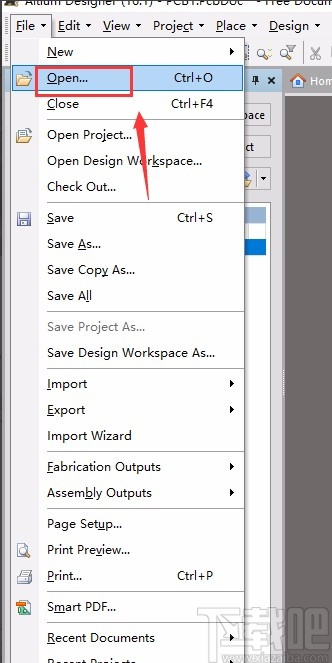

2.接着在“File”选项下方会出现一个下拉框，我们在下拉框中找到“Open”选项，点击该选项打开需要删除布线的PCB文件。

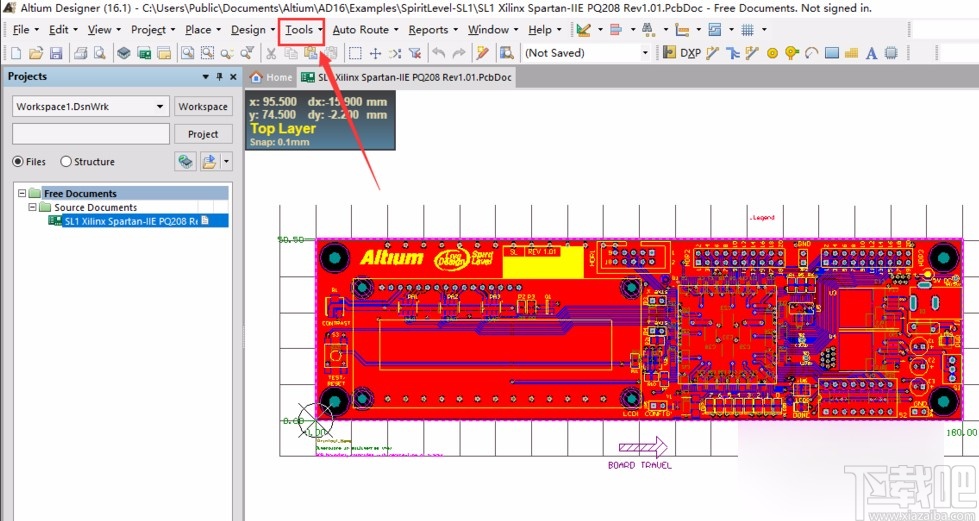

3.将pcb文件打开后，我们在界面上方的菜单栏中找到“Tools”选项，点击该选项即可。

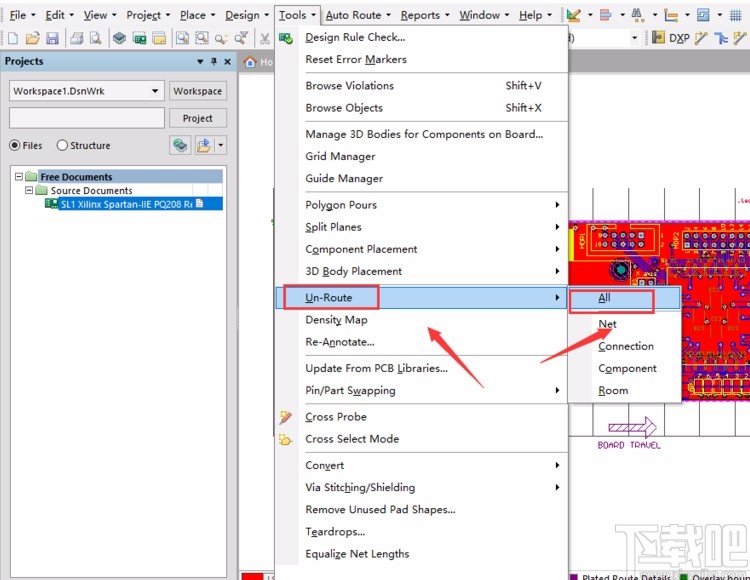

4.然后在Tools选项下方会出现一个下拉框，我们在下拉框中选择“Un-Route”选项，并在旁边的子下拉框中选择“All”选项。

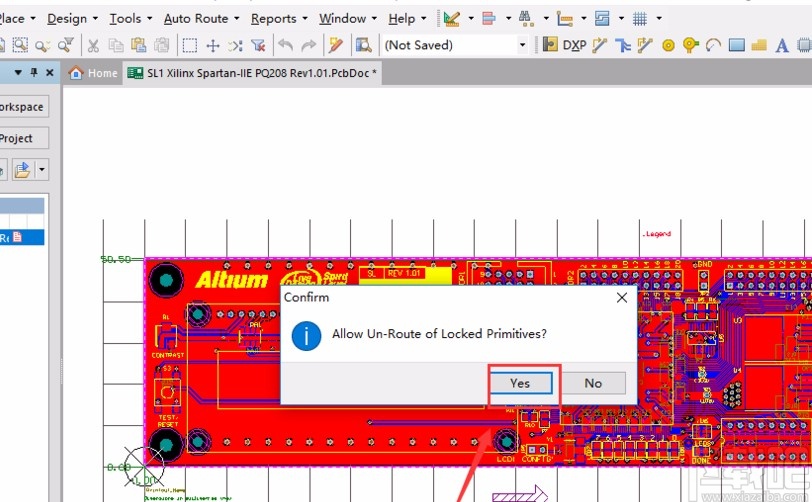

5.这时界面上会弹出一个提示框，提示我们是否重新布线，我们直接点击框中的“Yes”按钮就可以了。

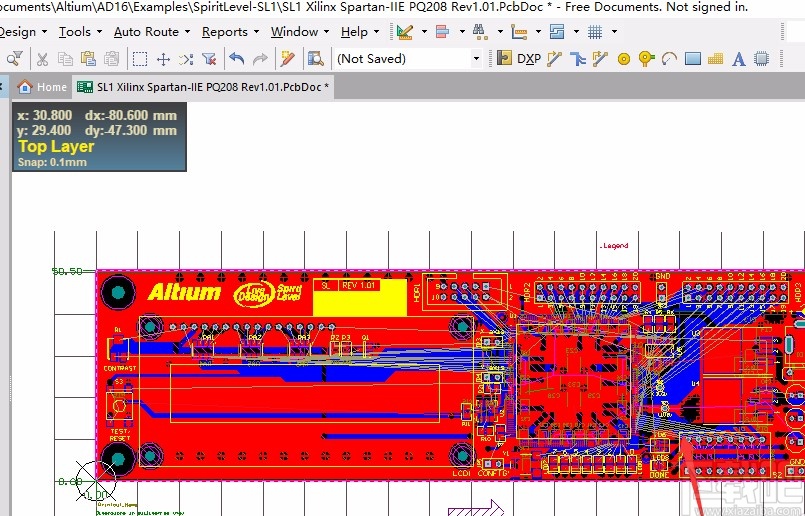

6.完成以上所有步骤后，我们就成功删除所有的布线了，元件保持在原来的位置，效果如下图所示，大家可以作为参考。

以上就是小编给大家整理的altium designer删除布线的具体操作方法，方法简单易懂，有需要的朋友可以看一看，希望这篇教程对大家有所帮助。
