教你用Excel写入CAD的上下公差

与EXCEL软件进行交互是CAD设计师的常见需求，在之前的CAD教程中，我们为大家讲解了交互的相关方法。今天，我们就通过在EXCEL中写入CAD上下公差的实例来演示其是如何实现的。

一般来讲，我们有四种方法可以实现这一目标：

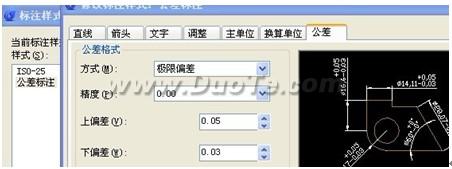

方法一：绘一个矩形做为参照，通过d命令新建标注样式，名称为公差标注。之后，设置公差方式为【极限偏差】，并设置好精度和上下偏差（如图1）。

图1

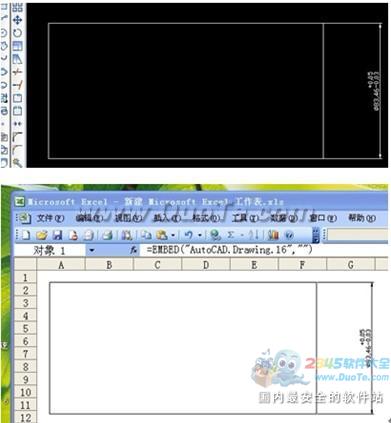

之后，选择【线性标注】点选矩形尺寸将偏差公差标出，然后通过快捷键将CAD中的标注复制到Excel中（如图2）。

图2

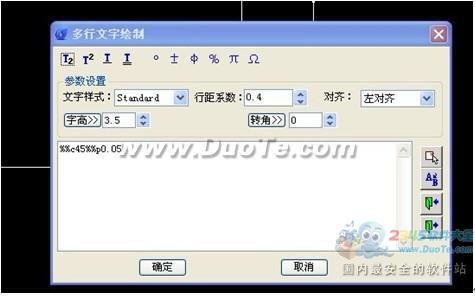

方法二：使用浩辰CAD2012扩展工具里面的增强文字编辑器，在里面输入“直径”、“正负号”等（如图3）。

图3

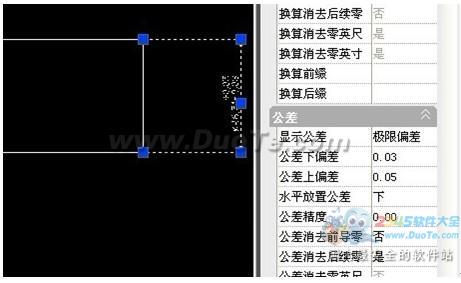

方法三：新建一个矩形图框，通过尺寸标注打开其属性框，添加标注前缀“%%c”，设置好极限偏差和精度，在绘图区域就可以显示出被标注出来的公差（如图4）。

图4

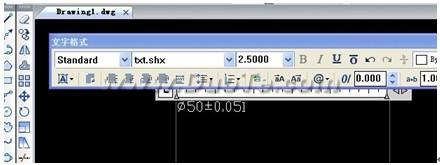

方法四：使用T命令进行文字编辑，输入“%%c50%%p0.05”即可（如图5）。

图5

以上几种方法都可以实现将CAD的上下方差写入到EXCEL中的目标，我们可以根据自己的熟悉程度与实际情况灵活调用。
