用CorelDraw制作中国联通标志实例教程

本案例主要利用【基本绘图】工具的使用，结合对象的造形命令，并辅助以“贴齐对象”按钮，完成制作出“中国联通标志”的设计。

一、中国联通标志设计

本案例主要利用【基本绘图】工具的使用，结合对象的造形命令，并辅助以“贴齐对象”按钮，完成制作出“中国联通标志”的设计，其最终效果图如图1-1所示。

图1-1 中国联通标志

解题思路：

(1)执行【文件】→【新建】菜单命令，新建一个图形文件。

(2)单击工具箱中的【矩形】工具按钮，在绘图窗口中按住左键拖曳鼠标绘制矩形图形，尺寸为“长：90mm，宽：15mm”，绘制的矩形图形如图1-2所示。

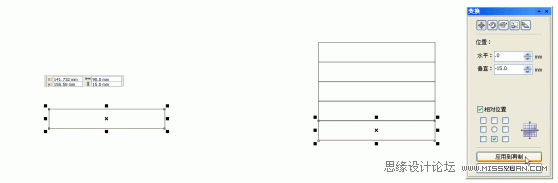

图1-2 绘制的矩形 图1-3 执行再制命令后效果

(3选取菜单中的【排列】/【变换】/【位置】命令，弹出变换位置对话框，设置选项及参数如图1-3右所示，效果如图1-3左所示。

(4)单击工具箱中的【挑选】工具按钮，间隔删除两个矩形对象，效果如图1-4所示。

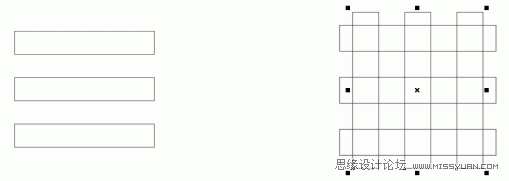

图1-4 执行“删除”操作 图1-5 变换位置后的图形效果

(5)框选三个矩形对象，然后按住小键盘“+”键，在原位置复制一份，然后旋转角度为“90”，效果如图1-5所示。

(6)单击工具箱中的【椭圆形】工具按钮，在属性栏中设计圆直径尺寸为“45mm”，如图1-6所示，然后在原位置复制圆，并修改中心对称圆直径尺寸为“15mm”，如图1-7所示。

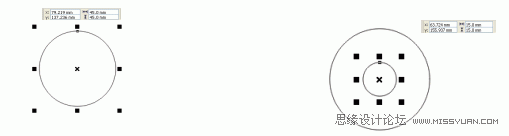

图1-6 绘制圆形对象 图1-7 绘制中心对称圆形

(7)分别选取两个圆形对象，然后分别单击属性栏中的“弧形”按钮，设置选项参数，效果如图1-8所示。

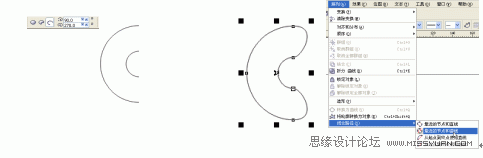

图1-8 弧形效果 图1-9 闭合路径

(8)同时选取两个弧形对象，按住属性栏中的“焊接”按钮，然后执行【排列】/【闭合路径】/【最近的节点和曲线】，效果如图1-9所示。

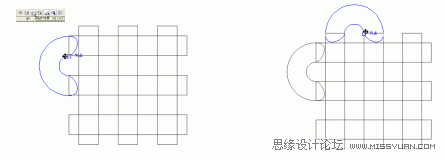

图1-10 图形放置的位置 图1-11 复制图形放置的位置

(9)单击属性栏中的【贴齐对象】按钮，拖动半圆弧图形，贴齐矩形对象，操作按照如图1-10所示。

(10)同理，复制半圆弧图形对象，旋转角度为“-90”，然后贴齐矩形对象，操作按照如图1-11所示。

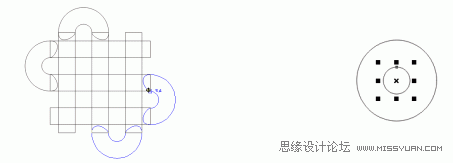

图1-12 图形放置的位置 图1-13 绘制对称圆效果

(11)同理，复制并贴齐对象，调整效果如图1-12所示。

(12)单击工具箱中的【椭圆形】工具按钮，在属性栏中设计圆形直径尺寸为“45mm”，然后在原位置复制圆，并修改中心对称圆直径尺寸为“15mm”，效果如图1-13所示。

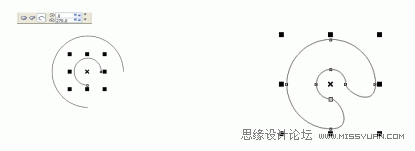

图1-14 调节圆弧的参数 图1-15 闭合3/4圆弧图形
