AutoCAD三维建模教程实例

本例为AutoCAD三维建模系列教程，在本CAD三维建模教程中我们将学习三维实体的绘制、三维旋转命令的运用以及实体绘制后的移动、并集、差集，希望能给对AutoCAD三维制作感兴趣的朋友带来帮助~~

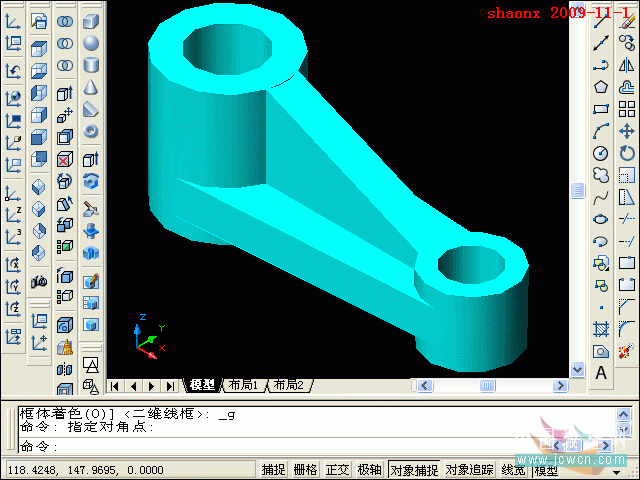

先来看看效果图：

下面，是本习题的详细绘图步骤讲解：

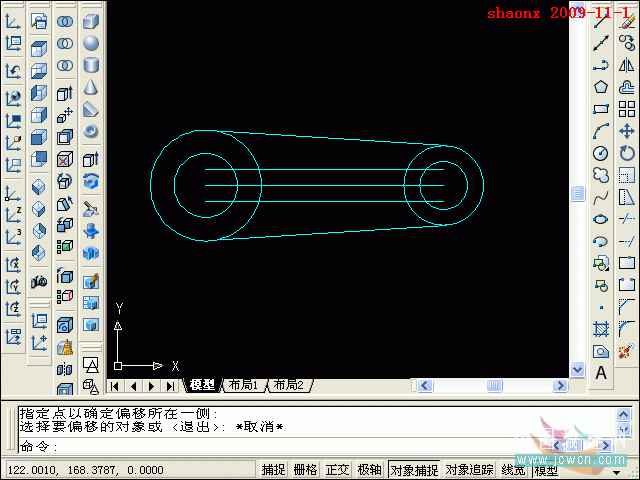

1、打开CAD，进入界面。 按题目图纸的要求，如下图画左边两个圆、右边两个圆，左右两个外圆的上下相切线，两圆心的连线，并将圆心连线各往上下偏移5。

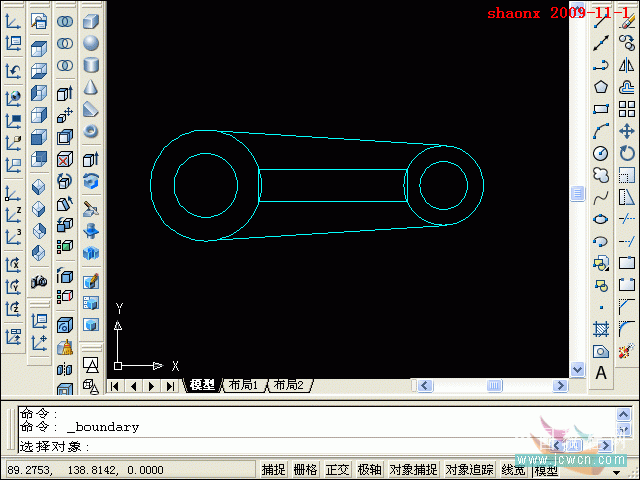

2、将中间的偏移线做成如下图的矩形，同时删除圆心连线及偏移线多余部分。

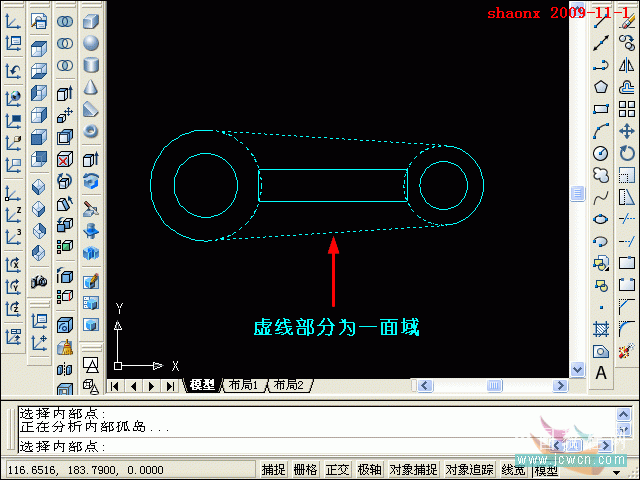

3、平面部分画好后，做成面域，除了四个圆和中间的矩形外，还有一个部分比较特别，请看下图的虚线部分。共需做成六个面域。

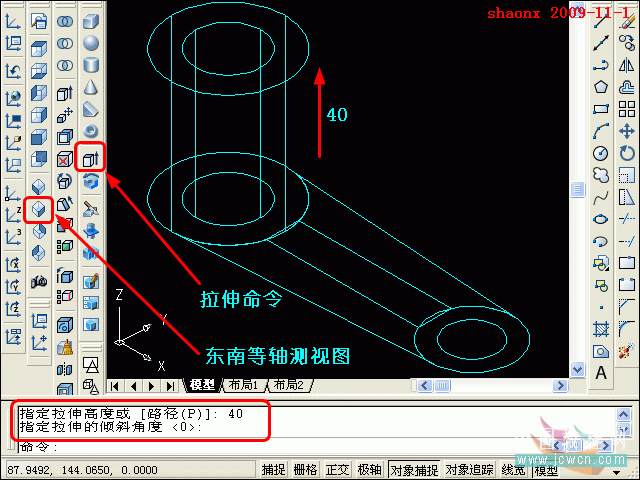

4、点击“东南等轴测视图”按钮，转到东南视图。 点击“拉伸”命令按钮，对左边的2个圆进行拉伸，高度为40，倾斜度等于0。

以上就是AutoCAD三维建模教程实例，希望大家喜欢，请继续关注优爱好网。
