Proe5.0-Mechanical教程2-添加载荷理想化模型

上一节中您已经学会了给零件分配材料，添加约束，这节为您介绍为零件定义实际载荷。

定义载荷：

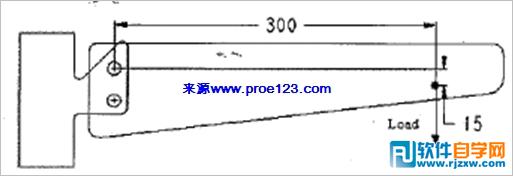

1、在此教程中，支架载荷必须使用实际的载荷条件进行计算。实际上，搁板使用两个螺栓与支架相连，20磅的载荷施加于下图1所示一点。

图1

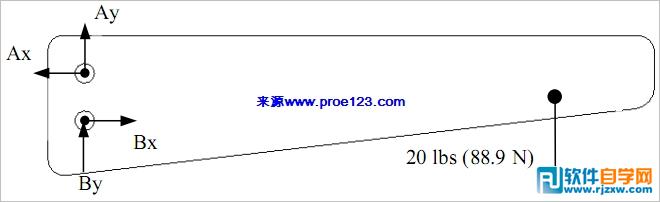

2、计算支架的轴承载荷。可创建一个如图2所示的“自由体图”（FBD）。假设Ay＝By，静态计算可获得以下结果：Ax＝－889N,Ay＝44.5N；Bx＝889N,By＝44.5N。支架一轴承载荷的分力与之大小相等、方向相反。

图2

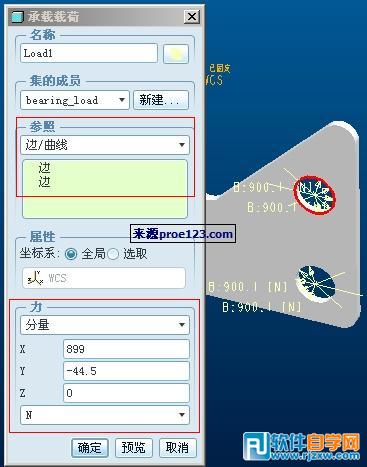

3、菜单“插入”->“承载载荷”如图3，为孔的前面底边添加X方向889N，Y方向－44.5N的分力。

图3

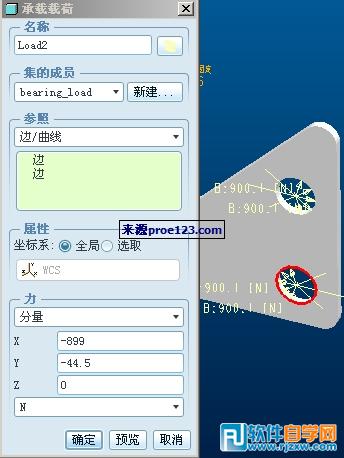

4、重复3的步骤，为零件另外一个孔添加X方向-889N,Y方向－44.5N分力，结果如图4。

图4

理想化模型：

在 Pro/Mechanical自动划分网格之前需要理想化模型。因为支架很薄，所以可以使用壳元素替代实体元素。Mechanical要创建壳元素，必须 首先定义一个中曲面。定义中曲面，首先必须定义曲面对。在此教程中支架模型的前侧曲面和后侧曲面被定义为一个曲面对。曲面对将被压缩成中间曲面。

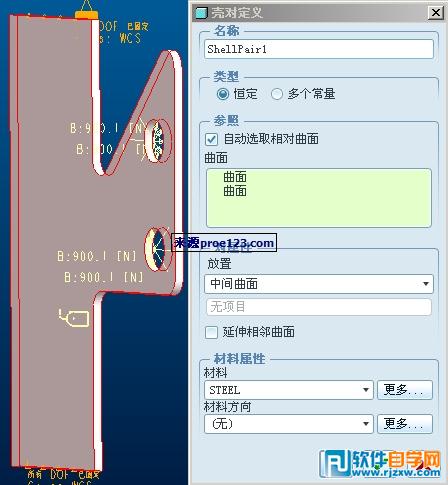

1、菜单“插入”->“中间曲面”->“壳对”->点击选择支架前后曲面对->“确定”即完成了理想化模型，如图5。

图5
