用AutoCAD【网格建模】面板打造沙发

【字号: 日期:2024-04-18 11:45:36浏览:69作者:馨心
本例为AutoCAD三维建模实例教程,AutoCAD 2010版本中新增了网格建模功能,运用此功能可创建许多奇形怪状而又可圆滑的模型,本例将通过运用长方体网格拉伸制作双人或多人沙发实例来讲解网格建模新功能的运用,希望能给朋友们带来帮助~~AutoCAD从2010起,新增了【网格建模】面板,适当应用该面板的有关功能,可创建许多奇形怪状而又可圆滑的模型。这里仅就“用长方体网格拉伸为双人和多人沙发”的过程简述于后,供新手参考。

第1步:首先,在“网格”面板的“图元”中设置长方形的网格数(如图Snap0设置网格长、宽、高为:2、3、2,即可满足两人沙发的建模了。)

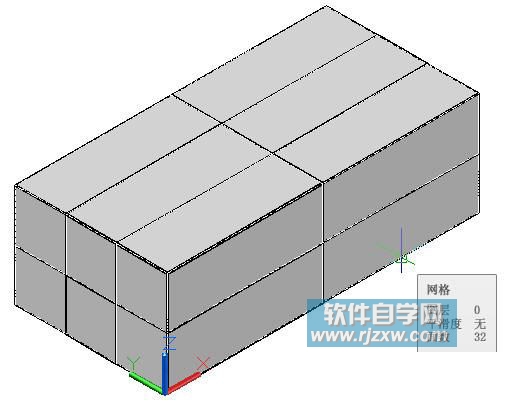

用AutoCAD【网格建模】面板打造沙发第2步:接着击“网格长方体”功能画一个长方体(如图Snap1所示);

用AutoCAD【网格建模】面板打造沙发

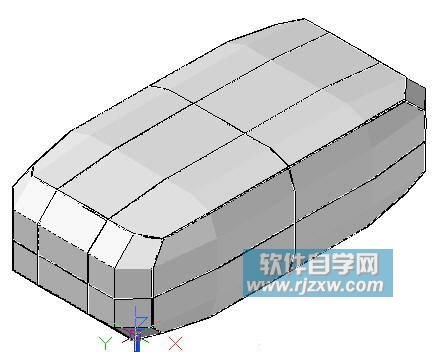

第3步:再执行“提高平滑度”功能将网格长方体平滑一次生成图Snap2;

用AutoCAD【网格建模】面板打造沙发以上就是用AutoCAD【网格建模】面板打造沙发,希望大家喜欢,请继续关注优爱好网。
