CAD绘制公告牌三维实体教程

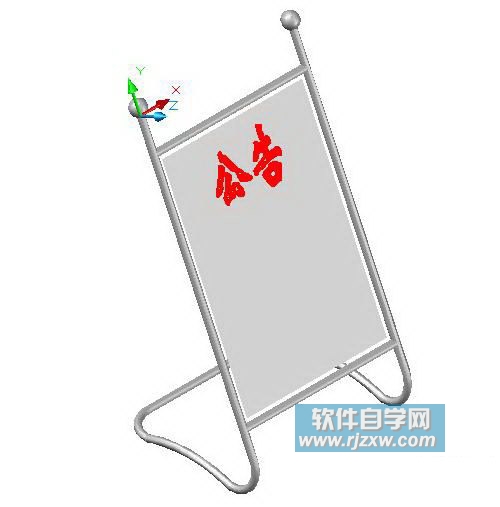

最终效果：

本教程用的主要方法分三大类：

1、应用“拉伸”命令的“路径”选项;

2、灵活设置UCS。

3、应用视图转换。

下面，我们开始进行习题的详细绘图步骤讲解。

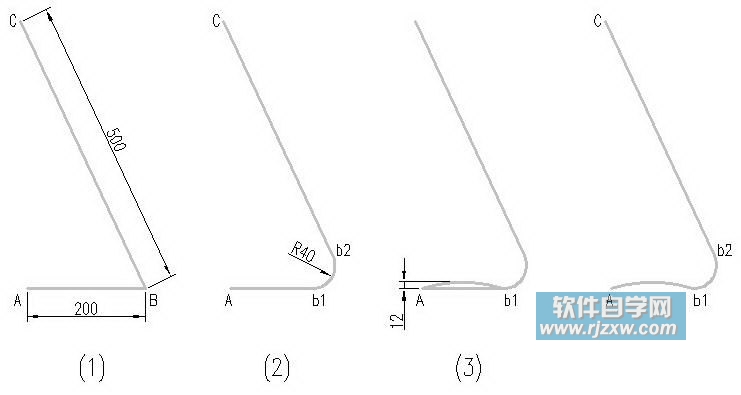

第1步、首先，绘制侧面框架一。

1、绘制框架的轮廓线。利用“PL”或“L”命令绘制轮廓线，两条线夹角可控制在65度。

2、圆角连接框架。利用“F”命令，圆角两对象。

3、在A和b1点两点之间作一圆弧，圆弧高度可如图所示。

4、删掉下方的横线Ab1。

接下来，利用PE多段线的合并命令将以上对象合并为一个整体。

第2步、绘制另一侧的框架及底部框架。

1、设置视图。单击“视图”工具栏的“东南等轴测”按钮，将视点设置为“东南等轴测”。

2、绕X轴旋转当前UCS，旋转角度为-90度。

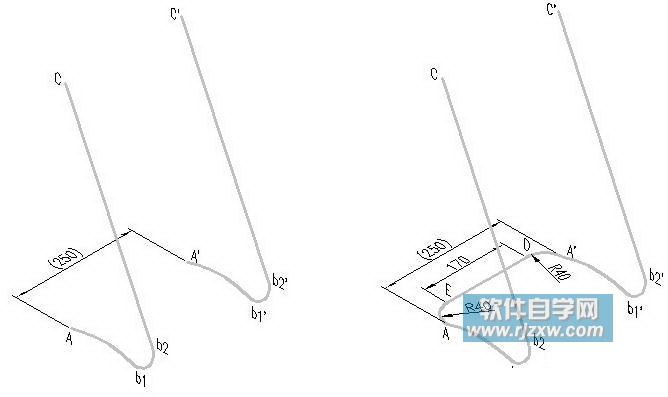

3、复制框架1，距离为250，得到框架2。效果如上图左所示。

4、利用“PL”命令按图示尺寸绘制底部框架。

第3步、绘制上下部框架。

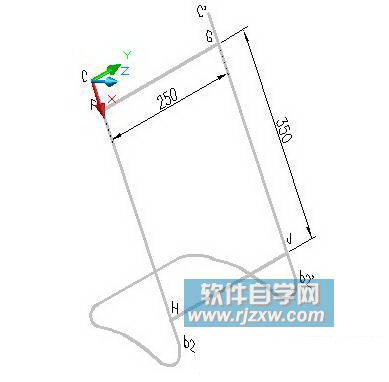

先设置视图。单击“视图”工具栏的“三点”按钮。单击点C指定坐标新原点，单击点b2指定X轴正向，单击点C’指定Y轴正向。

启用“直线”命令，指定点F的坐标50,0,0，输入距离250，得到直线FG。

同理，得到直线HJ。

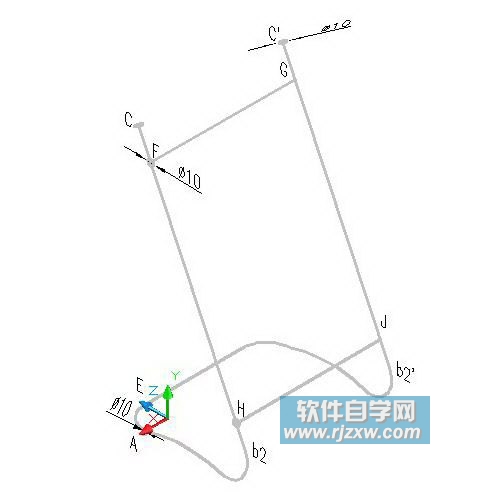

第4步、绘制拉伸圆。

绘制顶部的拉伸圆。

1、先设置视图。单击“UCS”工具栏的“Y”按钮，指定旋转角度为-90。

2、启用“圆”命令，作圆心在C点，圆半径为5的圆。同理，在C’点也作一等半径圆。

3、绘制公告牌横杆的拉伸圆。旋转视图到当前作图面上。单击“UCS”工具栏的“X”按钮，指定旋转角度为90。

启用“圆”命令，绘制横杆的两个拉伸圆。

4、绘制底部支架的拉伸圆。

启用“三点”设置视图命令，指定新原点为R40圆弧圆心，指定点A为X轴正向，指定点E为Y轴正向。

单击“UCS”工具栏的“X”按钮，绕X轴旋转当前UCS，旋转角度为 -90。用“圆”命令画底部支架的拉伸圆。

第5步、拉伸实体对象。

1、启用“拉伸”命令， _EXTRUDE↙(或单击“实体”工具栏的“拉伸”按钮)，选择上支架的Φ10圆为拉伸对象，选择“路径(P)”选项，单击直线FG。

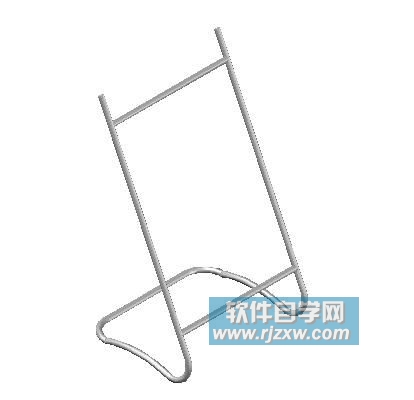

重复此操作，依次拉伸所有框架。

2、单击菜单“视图(V)”→“着色(S)”→“体着色(G)”。

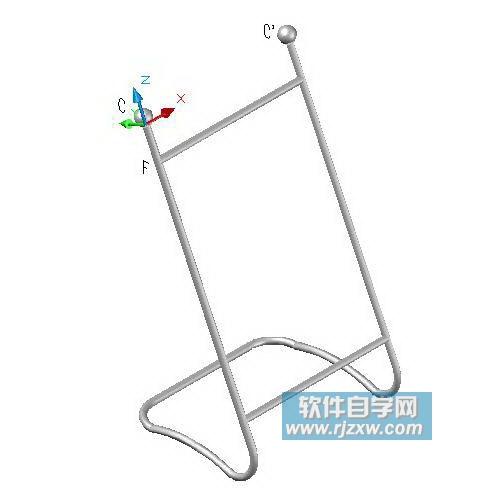

第6步、绘制顶部小球。

先设置视图。

1、启用“三点”设置视图命令，单击C点为坐标原点，单击点C’为X轴正向，单击点F为Y轴正向。绕X轴旋转当前UCS，旋转角度为90。

2、绘制小球。启用“球体”命令。球心坐标为0,0,10，球体半径为12。

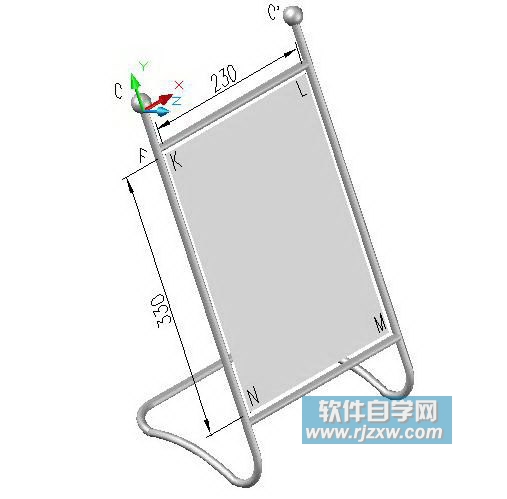

第7步、绘制公告板。

1、单击“UCS”工具栏的“X”按钮，绕X轴旋转当前UCS，指定旋转角度为90。

2、启用命令三维面“ _3DFACE”，利用“捕捉自”，from 基点: (单击点F): @10,-10，指定第一点K，(光标移向Y的负方向)230↙，输入距离指定第二点L， (光标向X方向移)330↙，输入距离指定第三点M， (光标向Y的负方向移)230↙，输入距离指定第四点N。得到三维面KLMN。

第8步、书写文本。

1、设置文字样式。在“文字样式”对话框，取消“使用大字体(U)”，在“字体名(F)”下拉列表框中选择“TT华文新魏”。

2、利用单行文字，利用对象追踪确定文字中心位置，书写文字“公告”，字高建议为60。

3、单击“绘图次序”工具栏的“置于对象之上”按钮，选择“公告”文本，指定面板为对照对象，按Enter键结束命令。

第9步、合并全部对象。利用命令: _UNION合并全部实体对象。全部操作完成。
